| Момент затяжки | |
| Болт(ы) крепления тормозного цилиндра | 14 Нм |
| Штуцер тормозного трубопровода на заднем тормозном цилиндре | 14 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Установите приспособление приспособление для удержания педали в нажатом состоянии на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Выключите стояночный тормоз.
Снимите:
- задние колеса,
- тормозной барабан,
- пружины направляющих колодок, удерживая распорную планку в соприкосновении со щитом тормозного механизма,
- верхнюю стяжную пружину с помощью щипцов для тормозных колодок.
Отсоедините стопорный шплинт крепления пружины механизма автоматической регулировки зазора от прижимной колодки.
Раздвиньте тормозные колодки.
Отверните штуцер крепления жесткого трубопровода к колесному цилиндру (примите меры по сбору тормозной жидкости).
Установите пробку в патрубок тормозного трубопровода.

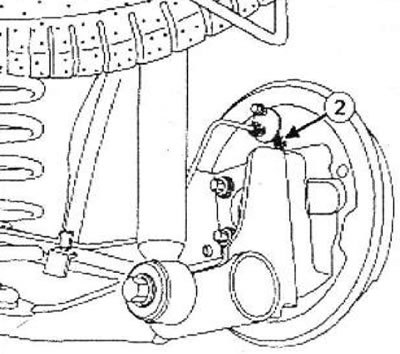

Отверните болт (2) крепления заднего тормозного цилиндра к щиту тормозного механизма.
Снимите задний тормозной цилиндр.
Установка
Очистите от пыли тормозные барабаны и щиты с помощью установка для очистки под давлением.
Установите:
- задний тормозной цилиндр на щит тормозного механизма,
- болт(ы) крепления заднего тормозного цилиндра на щит тормозного механизма.
Затяните требуемым моментом болт(ы) крепления тормозного цилиндра (14 Нм).
Выньте заглушку из тормозного трубопровода.
Установите штуцер тормозного трубопровода на рабочем цилиндре заднего тормозного механизма.
Затяните требуемым моментом штуцер тормозного трубопровода на заднем тормозном цилиндре (14 Нм).
Зацепите стопорный шплинт пружины механизма автоматической регулировки зазора за прижимную колодку.
Установите:
- верхнюю стяжную пружину с помощью щипцов для тормозных колодок,
- пружины направляющих колодок, удерживая распорную планку в соприкосновении со щитом тормозного механизма,
- тормозной барабан,
- задние колеса,
- диагностический прибор приспособление для удержания педали в нажатом состоянии.
Удалите воздух из тормозной системы.
Приведите в рабочее положение задние тормозные накладки, многократно нажав на педаль тормоза.
