Снятие
Установите автомобиль на двухстоечный подъемник.
Выключите стояночный тормоз.
Снимите:
- задние колеса,
- тормозные барабаны.

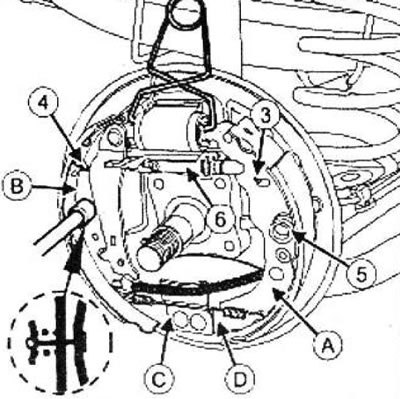

Снимите нижнюю пружину (1), затем верхнюю пружину (2) с помощью клещей для снятия и установки тормозных колодок.
Установите зажим на поршни колесного цилиндра.
Снимите:
- пружину (3) механизма автоматической регулировки зазора между колодками и барабаном,
- пружину (4) крепления тяги отжимной тормозной колодки,
- пружины направляющих колодок (5), удерживая распорную планку в соприкосновении со щитом тормозного механизма,
- тягу (6).
Поочередно отсоедините нижние концы колодок (D) от опоры (С).
Снимите:
- прижимную тормозную колодку (А),
- отжимную тормозную колодку (В).
Отсоедините тросы привода стояночного тормоза от рычага привода.
Установка
Устраните загрязнения барабанов и опорных щитов с помощью очистителя тормозов.
Слегка смажьте резьбу распорной планки.
Примечание:
- Не спутайте детали левого и правого тормозных механизмов, так как они не одинаковы.
- На левом тормозном механизме: болты имеют правую резьбу.
- На правом тормозном механизме: болты имеют левую резьбу.
Установите:
- распорную планку на отжимную колодку, удерживая колодку вместе с пружиной,
- пружину механизма автоматической регулировки зазора на распорную планку,
- подсоедините трос привода стояночного тормоза к рычагу привода стояночного тормоза, прижимную тормозную колодку',
- пружину механизма автоматической регулировки зазора на прижимную колодку.
Установите прижимную и отжимную колодки в сборе на щит тормозного механизма.
Установите:
- верхнюю пружину,
- нижнюю пружину,
- пружины направляющих колодок, удерживая распорную планку в соприкосновении со щитом тормозного механизма.
Снимите клещи для снятия и установки тормозных колодок с поршня рабочего тормозного цилиндра.
Проверьте правильность установки троса привода стояночного тормоза на рычаге стояночного тормоза.
Вращая храповик отверткой, отрегулируйте расстояние между наружными диаметрами тормозных колодок до получения размера 227,5 мм ± 0,1 мм.
Выполните такую же регулировку с другой стороны.
Отрегулируйте стояночный тормоз, если рычаг не отходит при перемещении рычага привода стояночного тормоза между первым и вторым зубцом сектора.
Установите:
- тормозные барабаны.
- задние колеса.
Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.
Проверьте работоспособность механизма автоматической регулировки зазора между колодками и барабаном (при нажатии несколько раз подряд на педаль тормоза должен быть слышен характерный щелчок).
