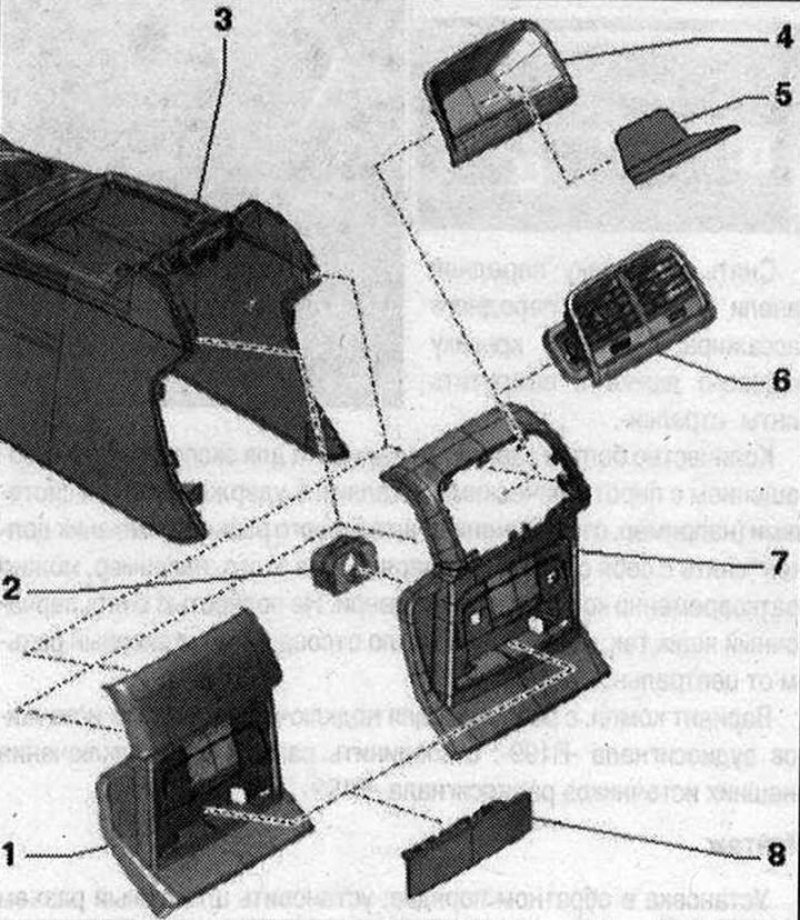

Задняя накладка центральной консоли 1. Задняя крышка для центральной консоли; 2. Крепление для розетки 12 В; 3. Центральная консоль; 4. Вещевой карман сзади; 5. Панель облицовки; 6. Задний дефлектор; 7. Задняя крышка для центральной консоли; 8. Задняя пепельница

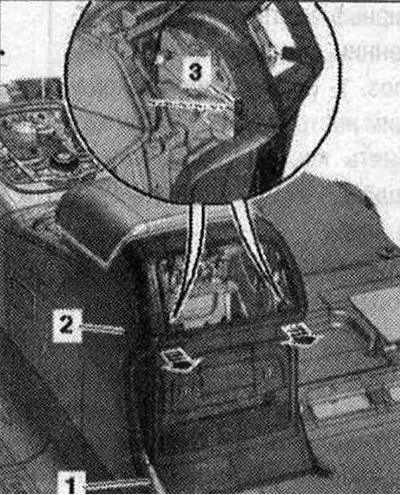

Снятие задней накладки центральной консоли - вариант компл. со средним подлокотником
Вариант компл. с вещевым карманом: снять задний вещевой карман с центральной консоли. Вариант компл. с дкфлектором: снять задний дефлектор. Разблокировать осторожно центрирующие цапфы -3- экрана -1- с помощью клина -3409- из центральной консоли -2- -стрелки-.
Отжать осторожно боковые фиксаторы с помощью клина -3409- из центральной консоли и снять накладку. При наличии, отсоединить эл. разъем.
Монтаж
Установка в обратном порядке: установить накладку снизу, развернуть вверх и зафиксировать. Заднюю накладку центральной консоли установить до щелчка.

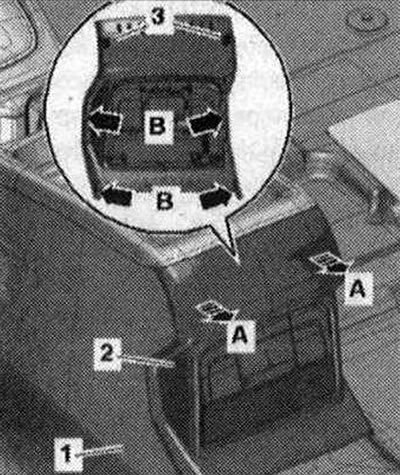

Снятие задней накладки центральной консоли вариант компл. без среднего подлокотника
Разблокировать осторожно центрирующие цапфы -3-накладки -2- с помощью клина -3409- из центральной консоли -1- -стрелки А-. Отжать осторожно боковые фиксаторы -стрелки В- с помощью клина -3409- из центральной консоли и снять накладку.
При наличии, отсоединить эл. разъем.
Монтаж
Установить накладку сверху, отклонить вниз и зафиксировать. Прижать накладку центральной консоли до щелчка к центральной консоли.
