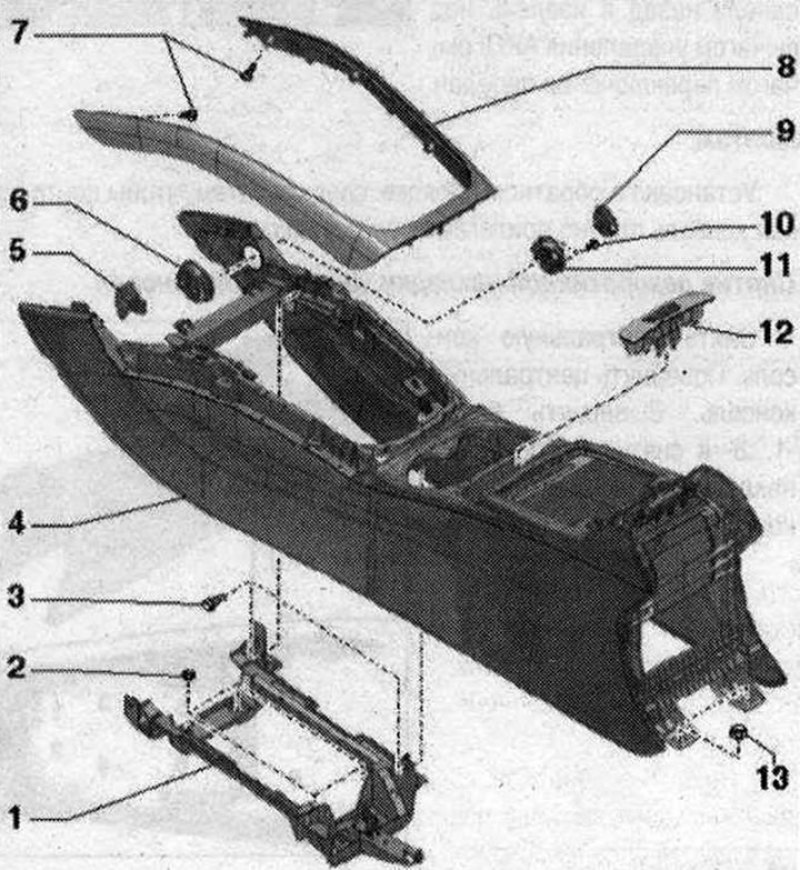

Центральная консоль 1. Кронштейн для центральной консоли; 2. Гайка. 4 шт. 8 Н·м; 3. Болт. 4 шт. 3 Н·м; 4. Центральная консоль; 5. Накладка. 2 шт.; 6. Контропора крюка для сумок; 7. Болт. 8 шт. 1,4 Н·м; 8. Декоративная накладка для центральной консоли; 9. Крюк для сумок; 10. Болт. 2 шт. 1,4 Н·м; 11. Крепление крюка для сумок; 12. Экран для выключателя/пенели облицовки; 13. Гайка. 2 шт. 4 Н·м
Снятие

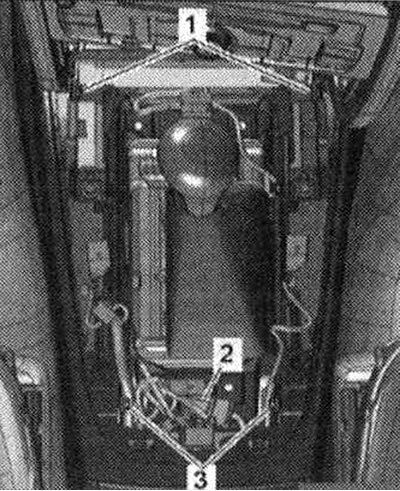

Вариант компл. с вставкой: снять вставку центральной консоли. Вариант компл. с панелью управления мультимедийной системы: снять панель управления мультимедийной системы -Е380-. Снять переднюю пепельницу. Вариант компл. с розетками 12В: отсоединить штекерные разъемы -2-. Выкрутить болты -1- и -3-.

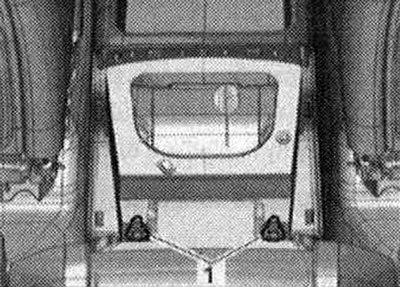

Вариант компл. с передним средним подлокотником: снять передний подлокотник. Вариант компл.без переднего подлокотника: снять заднюю накладку центральной консоли и вывернуть гайки -1-.
При наличии, отсоединить разъём вывода AUX.
Вариант компл. с телефоном/ мобильным телефоном: рассоединить эл. разъем. Приподнять центральную консоль, вытащить из передней панели назад и извлечь над рычагом управления АКП/ рычагом переключения передач.
Монтаж
Снять центральную консоль. Сжать осторожно зажимные скобы -стрелки- и выдавить накладку -1- из консоли -2-. Отсоединить штекерные разъемы и снять накладку.
Установка в обратном порядке.
Установка в обратном порядке: следить затем, чтобы центральная консоль плотно прилегает к передней панели.

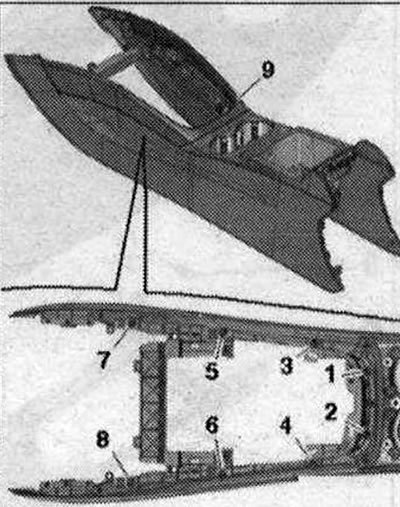

Снятие декоративной накладки центральной консоли
Снять центральную консоль. Повернуть центральную консоль. Вывернуть винты -1...8- и снять декоративную накладку -9- центральной консоли.
Монтаж
Установка в обратном порядке, при этом учитывать следует затянуть болты в последовательности -1 ...8-.

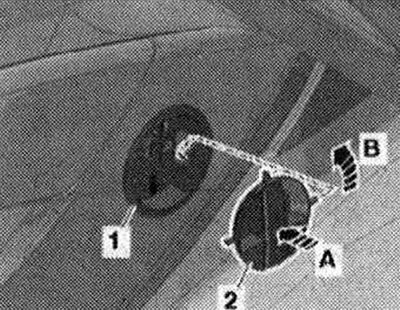

Снятие крюка для сумок
Вдавить крюк -2- в крепление -1- крюка для сумок -стрелка А-. Повернуть крюк против часовой стрелки до упора -стрелка В- и снять.
Установка в обратном порядке.

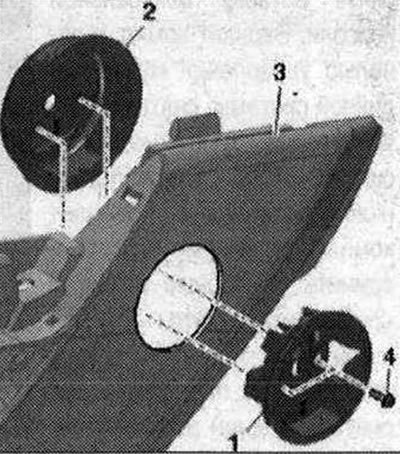

Снятие крепления крюка для сумок
Снять крючки кармана. Вывернуть болты -4- и снять крепление -1- крючка для сумок. Отделить осторожно центральную консоль -3- сбоку от стенки центрального туннеля и снять контропору -2- на обратной стороне центральной консоли.

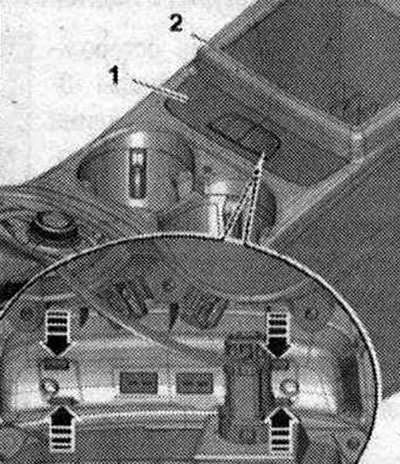

Снятие накладки выключателя
Снять центральную консоль. Сжать осторожно зажимные скобы -стрелки- и выдавить накладку -1- из консоли -2-. Отсоединить штекерные разъемы и снять накладку.
Установка в обратном порядке.

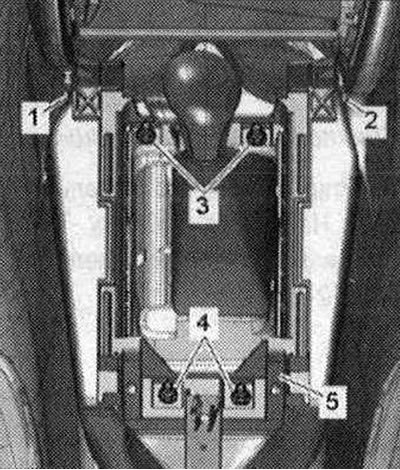

Снятие кронштейна центральной консоли
Снять центральную консоль. Вариант компл. с антенной системы управления доступом и правом запуска двигателя: снять антенну 1 в салоне а/м системы управления доступом и правом запуска двигателя -R138-. Вывернуть гайки -3- и -4-. Открепить кронштейн -5- от накладкок -1- и -2- и снять.
Установка в обратном порядке.
