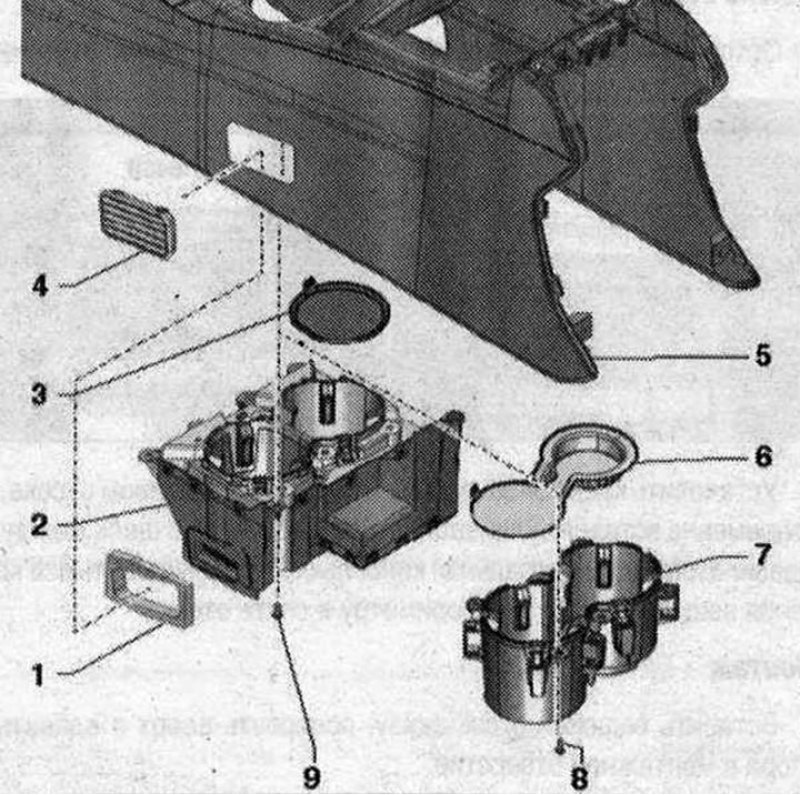

Отсек для напитков в центральной консоли 1. Прокладка. 2 шт.; 2. Отсек для напитков с нагревательным и охлаждающим элементом -Z105-; 3. Панель облицовки; 4. Воздуховыпускная решетка. 2 шт.; 5. Центральная консоль; 6. Панель облицовки; 7. Отсек для напитков; 8. Болт. 6 шт. 1,4 Н·м; 9. Болт. 12 шт. 1,4 Н·м
Снятие воздуховыпускной решетки

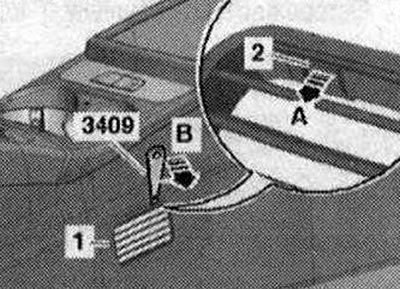

Начиная сверху, отжать осторожно воздуховыпускную решетку -1- с помощью клина -3409- от центральной консоли -стрелка В-, для этого отверткой расфиксировать на углах стопорные выступы -2-стрелка А-.
Прижать решетку к центральной консоли до слышимой фиксации.
Снятие ячейки для напитков

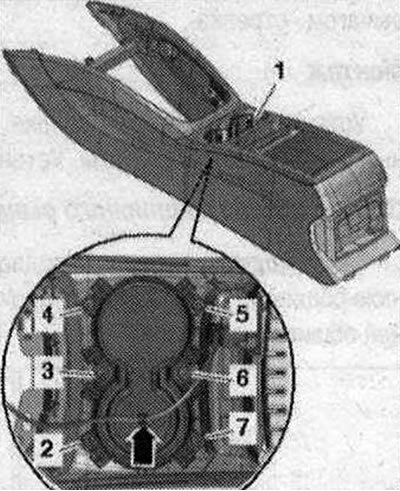

Снять центральную консоль. Повернуть центральную консоль. Выкрутить болты -2...7-. Свесить электропровод -стрелка- и снять отсек для напитков -1-.
Установка в обратном порядке.
Снятие отсека для напитков с нагревательным и охлаждающим элементом -Z105-
(Текст предоставлен порталом: «AutoInstruction.ru»)

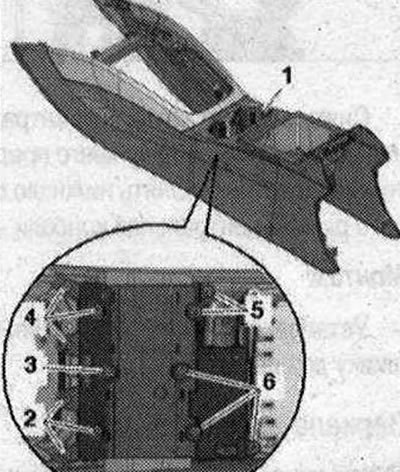

Снять центральную консоль. Снять слева и справа на центральной консоли решетки воздухозаборника. Повернуть центральную консоль. Выкрутить болты -2...6-. Отсоединить электроразъем и снять отсек для напитков с нагревательным и охлаждающим элементом -Z105- -поз. 1-.
Установка в обратном порядке.
