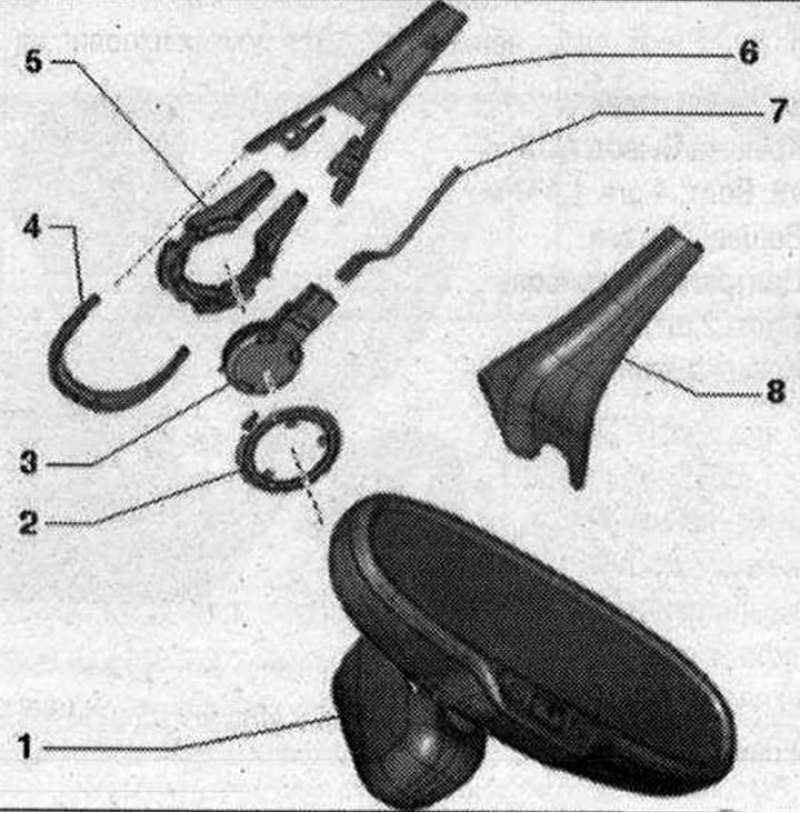

Внутреннее зеркало заднего вида 1. Зеркало заднего вида; 2. Удерживающая пружина; 3. Датчик дождя и освещенности -G397-; 4. Верхняя накладка; 5. Крепежная пластина приклеена к лобовому стеклу; 6. Верхняя накладка; 7. Эл. провод; 8. Нижняя накладка

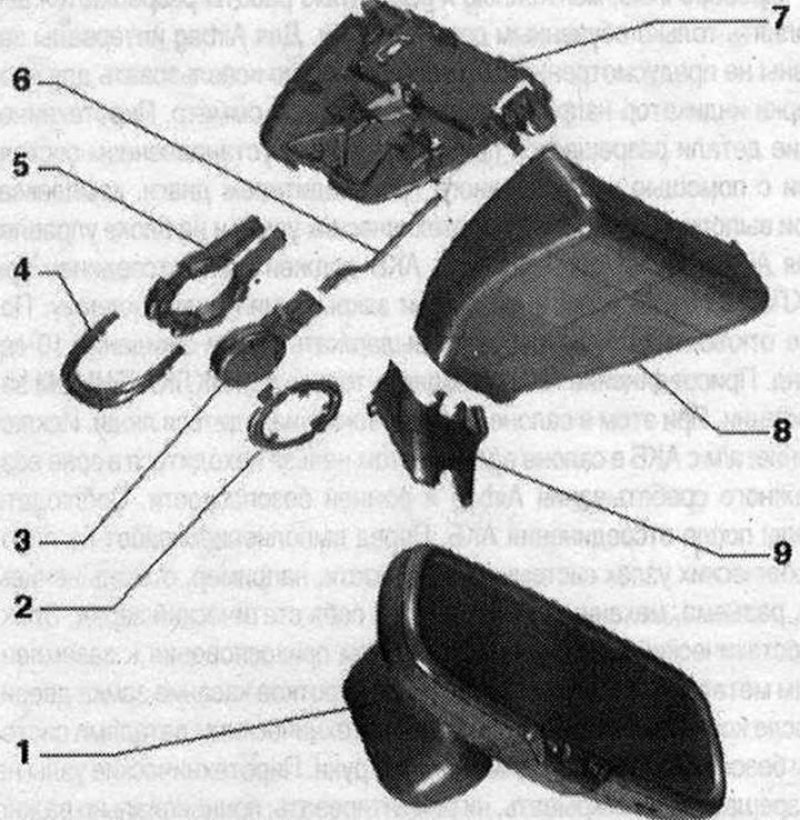

Схема монтажа внутреннего зеркала заднего вида с ассистентом движения по полосе 1. Зеркало заднего вида; 2. Удерживающая пружина; 3. Датчик дождя и освещенности -G397-; 4. Верхняя накладка; 5. Крепежная пластина приклеена к лобовому стеклу; 6. Эл. провод; 7. Верхняя накладка; 8. Нижняя накладка
Снятие внутреннего зеркала заднего вида
При снятии и установке учитывать предписания по технике безопасности и общие указания по обращению с внутренним зеркалом заднего вида. Порядок снятия и установки описан для внутреннего зеркала с автомат, затемнением -Y7-. Для других исполнений внутреннего зеркала снятие и установка аналогичны.

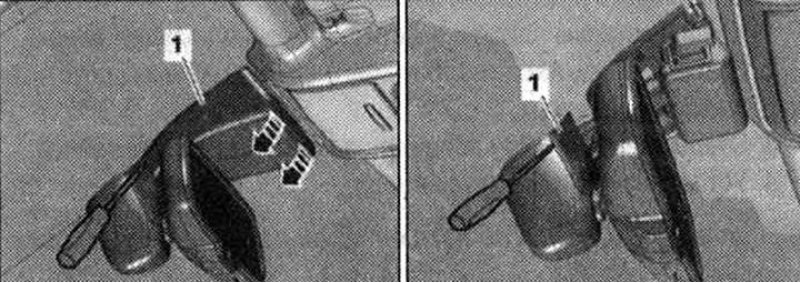

Вариант компл. с ассистентом движения по полосе: разблокировать нижнюю крышку -1- -стрелка-. С помощью отвертки поддеть нижнюю крышку и снять ее.
С помощью отвертки разблокировать крышку -1- на ножке зеркала и снять ее.

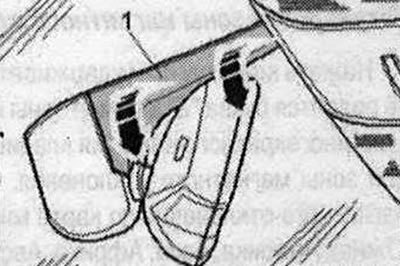

Вариант компл. без ассистента движения по полосе: снять накладку -1- снизу у ножки зеркала -стрелки-.
Все
Вариант компл. без ассистента движения по полосе: снять накладку -1- снизу у ножки зеркала -стрелки-.

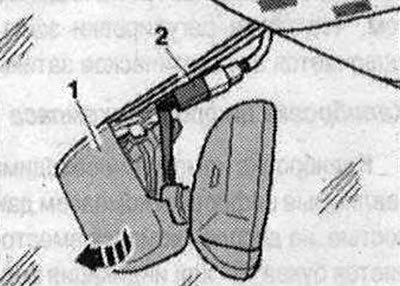

Вынуть эл. штекер из кронштейна. Отсоединить эл. разъем -2-. Повернуть внутреннее зеркало за ножку -1- в направлении против часовой стрелки -стрелка- до упора.
Снять внутреннее зеркало с пластины крепления.
Монтаж
Установка в обратном порядке: приложить внутреннее зеркало с поворотом на 30° по отношению к его монтажному положению. Затем повернуть зеркало по часовой стрелке до упора.

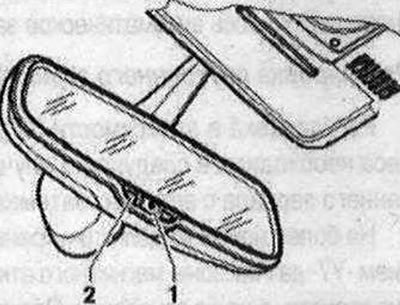

Включение и выключение автомат, затемнения
Автоматическое затемнение включается и выключается путем кратковременного нажатия (менее 3 секунд) клавиши -1 -. Автоматическое затемнение "Вкл.": горит индикатор -2-. Автоматическое затемнение "Выкл.": индикатор -2- не горит.
Автоматическое затемнение активируется каждый раз после "включения зажигания". Если выключить автоматическое затемнение внутреннего зеркала, то автоматическое затемнение наружного зеркала тоже выключится. В режиме затемнения поверхность зеркала становится светлее, если включается плафон освещения салона или передача заднего хода. Следует учитывать, что автоматическое затемнение внутреннего зеркала работает правильно только в том случае, если поднята шторка заднего стекла.

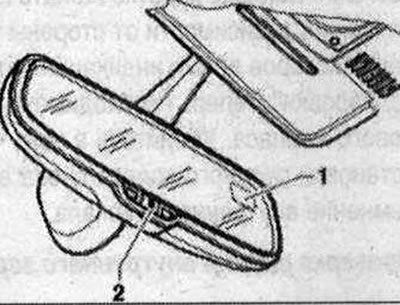

Выключение и включение дисплея компаса
Нажать клавишу -2- и удерживать нажатой от 3 до 6 секунд. Дисплей компаса переключается из состояния "вкл." в состояние "выкл." и наоборот. Дисплей компаса -1- "Вкл. - горит индикация стороны света". Дисплей компаса -1- "Выкл. - индикация стороны света отсутствует".
Регулировка зоны магнитного отклонения
Регулировка зоны магнитного отклонения необходима в следующих случаях: при установке нового внутреннего зеркала с автомат, затемнением -Y7-. Если при перемещении на большое расстояние а/м отдаляется от зоны опорного магнитного отклонения больше чем не 2 зоны, необходимо выполнить регулировку зоны магнитного отклонения.
Регулировка зоны магнитного отклонения
Нажать клавишу -2- и удерживать нажатой от 6 до 9 секунд, пока не появится буква "Z" и номер зоны магнитного отклонения. С помощью многократного нажатия клавиши -2- выбрать номер необходимой зоны магнитного отклонения. Определить необходимую зону магнитного отклонения по карте мира: Европа, Северная Америка, Южная Америка, Азия, Африка, Австралия. Через несколько секунд индикация номера нужной зоны магнитного отклонения на дисплее компаса переключается на индикацию стороны света. Убедитесь в том, что после регулировки зоны магнитного отклонения снова включается автоматическое затемнение внутреннего зеркала.
Калибровка цифрового компаса
Калибровка компаса необходима в следующем случае: предоставляемые цифровым компасом данные о курсе не отличаются точностью, на дисплее компаса вместо индикации стороны света появляется буква "С" или индикация вообще отсутствует, при установке нового внутреннего зеркала с автомат, затемнением -Y7-.
Калибровка компаса может потребоваться в исключительных случаях, например, в следующих случаях: при повторном подключении АКБ после отключения на длительный период, установлена новая аудиосистема или заменены ее узлы.
Калибровка цифрового компаса: включить зажигание. На дисплее компаса -1- должна появится буква "С. При отсутствии буквы "С", нажать клавишу -2- и удерживать нажатой от 9 до 12 секунд, пока не появится буква "С" на дисплее компаса -1-. Проехать со скоростью около 10 км/ч 2 или 3 круга, пока на дисплее компаса -1- не появится индикация стороны света. Убедиться в том, что после завершения калибровки снова включилось автоматическое затемнение внутреннего зеркала.
Регулировка внутреннего зеркала с автомат, затемнением-Y7-
Регулировка в зависимости от стороны установки рулевого колеса необходима в следующих случаях: при установке нового внутреннего зеркала с автомат, затемнением -Y7-.
На более новых моделях внутреннего заркала с автомат, затемнением -Y7- датчик зоны магнитного отклонения устанавливается на корпус зеркала, а не на основание. Регулировку зеркала в зависимости от зоны магнитного отклонения можно или "нужно" выполнять только для таких зеркал. Новое внутреннее зеркало с автомат, затемнением -Y7-легко узнать по появлению на дисплее при нажатии клавиши -2- и удержании нажатой больше 12 секунд буквы "L" или "А".
Нажать клавишу -2- и удерживать нажатой от 12 до 15 секунд пока не появиться "L" для леворульных а/м" или "А" для праворульных а/м". Еще раз коротко нажать клавишу -2- для изменения регулировки в зависимости от стороны установки рулевого колеса. Через некоторое время индикация автомат, переключится на "С" для калибровки". Теперь необходимо выполнить еще и калибровку цифрового компаса. Убедитесь в том, что после регулировки стороны установки рулевого колеса снова включается автоматическое затемнение внутреннего зеркала.

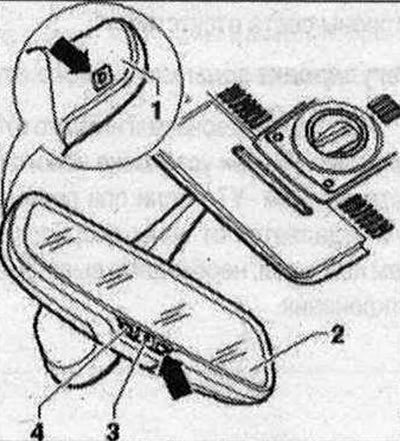

Проверка работы внутреннего зеркала с автомат, затемнением
Проверка работы может быть выполнена только при соблюдении следующих условий: внутреннее зеркало установлено. Зажигание включено. Задняя передача не установлена. Автоматического затемнения и соответствующий индикатор выключены. Двери и перчаточный ящик закрыты.
Внутреннее освещение выключено. Закрыть или заклеить фотодатчик -стрелка- на боковой части корпуса. Направить на фотодатчик -стрелка- на боковой стороне зеркала -2- луч света, например, от карманного фонаря.
Через короткое время внутреннее зеркало должно потемнеть.
