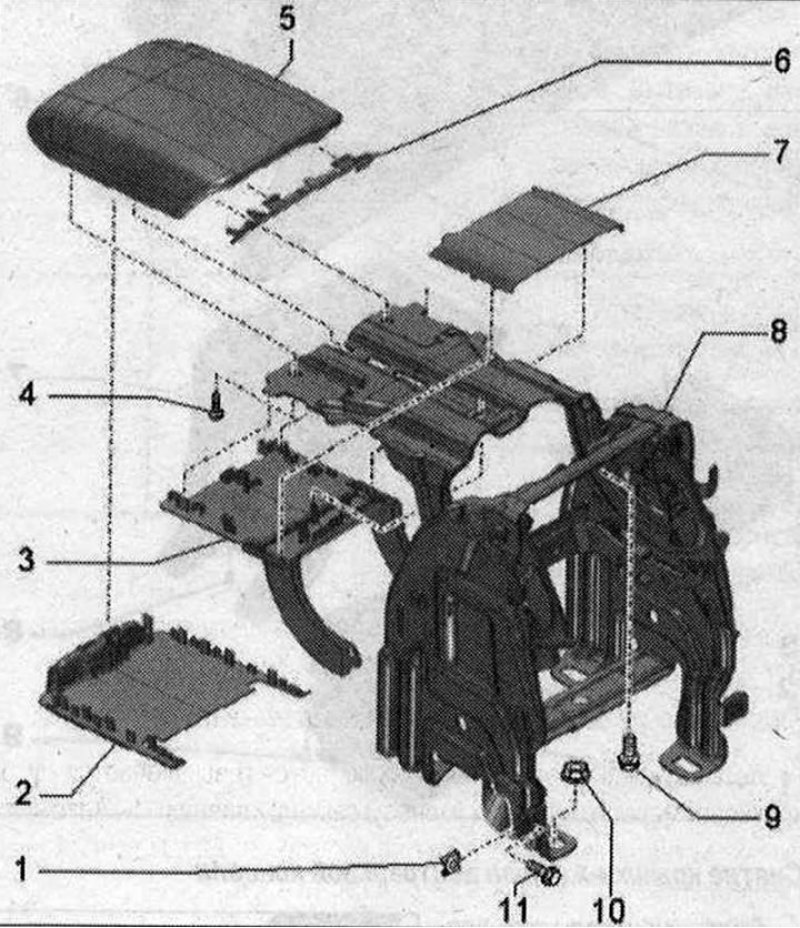

Передний подлокотник 1. Скобка. 2 шт.; 2. Накладка заклипсована с помощью -поз. 5-; 3. Нижняя обшивка для шарнирного рычага. Зафиксирована при помощи -Поз. 7- и -Поз. 8-; 4. Болт. 2 шт. 2,2 Н·м; 5. Подушка центрального подлокотника; 6. Накладка; 7. Верхняя обшивка для шарнирного рычага заклипсована с помощью -поз. 3-; 8. Опора; 9/11. Болт. 2 шт. 3 Н·м; 10. Гайка. 4 шт. 20 Н·м

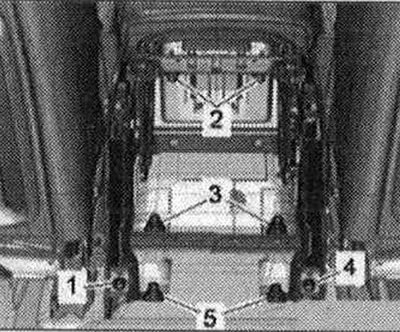

Снятие переднего подлокотника
Снять заднюю накладку центральной консоли. Вариант компл. с дкфлектором: снять воздуховод заднего дефлектора. Вариант компл. с выводом AUX: высвободить разъём вывода AUX с держателя и отсоединить. Вариант компл. с телефоном/ мобильным телефоном: высвободить из креплений эл. разъемы. Выкрутить болты -1,2,4-. Вывернуть гайки -3- и -5-.
Открепить верхнюю центральную консоль от опоры подлокотника, для этого отжать центральную консоль. Извлечь опору подлокотника по направлению вверх, провести над резьбовым болтом и снять по направлению назад.
Установка в обратном порядке.
Снятие подушки центрального переднего подлокотника

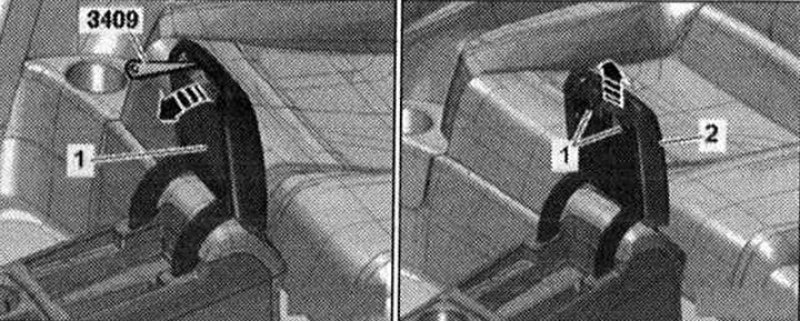

Осторожно снять обшивку -1 -клином -3409- с подушки -стрелка-.
Вывернуть болты -1- и приподнять подушку -2- над шарнирным рычагом -стрелка-.
Информация скопирована с сайта: AutoInstruction
Монтаж
Установка в обратном порядке: установить подушку на шарнирный рычаг и затянуть болты. Установить обшивку до щелчка.
Снятие обивки шарнирного рычага

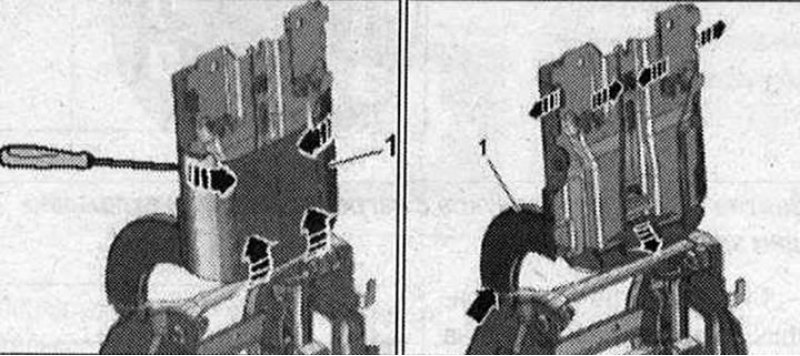

Снять подушку переднего подлокотника. Осторожно снять верхнюю обшивку -1- маленькой отверткой с шарнирного рычага и нижней обшивки -стрелки-.
Снять заднюю накладку центральной консоли. Откинуть передний подлокотник. Для лучшего представления изображено при снятом подлокотнике. Снять нижнюю обшивку -1- отверткой с шарнирного рычага центральной консоли -стрелки-.
Монтаж
Установка в обратном порядке, при этом следует установить обшивку до щелчка.
