Снятие
Внимание! При выполнении работ на центральной консоли при подсоединенном аккумуляторе без выключения зажигания возможно срабатывание пс душки безопасности. По этой причине отсоединяйте клемму провода «массы» (-) от полюса аккумулятора.
1. Отсоедините от отрицательного полюса аккумулятора клемму провода «массы» (-), выключив предварительно зажигание.
Если радиоприемник имеет код доступа, то перед тем как отсоединить аккумулятор, убедитесь, что этот код записан и позже его можно будет ввести в радиоприемник.
Если код неизвестен, то радиоприемник сможет включить специализированная мастерская или же его производитель.
2. Заизолируйте отрицательный полюс аккумулятора во избежание случайного замыкания на «массу» (-).
3. Отсоедините от консоли чехол рычага переключения передач, см. соответствующую главу.

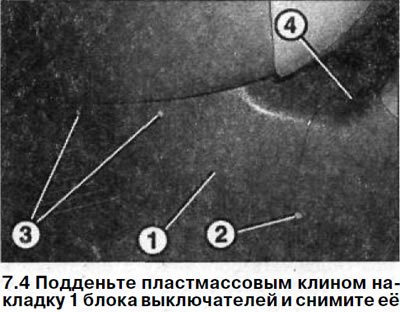

4. Подденьте пластмассовым клином накладку 1 блока выключателей и снимите её (см. иллюстрацию).
5. Отсоедините многоконтактный штекер от блока выключателей.
6. Извлеките заглушку штифта 2 на рычаге стояночного тормоза и извлеките штифт (см. иллюстрацию 7.4).
Внимание! При извлечении штифт, как правило, повреждается и его следует заменить.
7. Затяните стояночный тормоз и снимите облицовочные накладки 3 и 4 с рычага стояночного тормоза. При этом разъедините стыковочные выступы 5 облицовки 4 (см. иллюстрацию 7.4).
8. Снимите, если требуется, подлокотник над консолью.

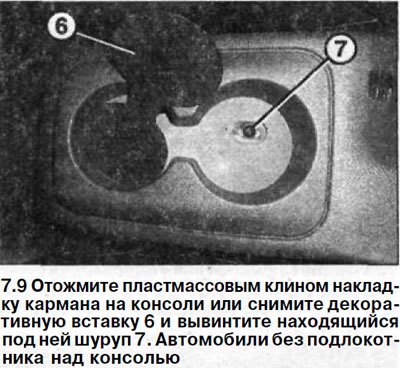

9. Автомобили без подлокотника над консолью. Отожмите пластмассовым клином накладку кармана на консоли или снимите декоративную вставку 6 и вывинтите находящийся под ней шуруп 7 (см. иллюстрацию).
10. Сместите водительское и пассажирское сиденья до упора вперед.
11. Снимите боковые накладки дефлекторов, поддев их пластмассовым клином.
12. Сместите заднюю часть центральной консоли назад и осторожно высвободите её упорные выступы из нижней части центральной консоли.
13. Поднимите заднюю часть консоли вверх и снимите через рычаг стояночного тормоза.
Установка
14. Наденьте заднюю часть консоли на рычаг стояночного тормоза и закрепите её упорные выступы на передней части центральной консоли.
Внимание! Соблюдайте при этом определенную осторожность, потому что выступы хрупкие и легко могут сломаться.
Дальнейшая установка консоли выполняется в последовательности, обратной снятию.
15. Установите на рычаг стояночного тормоза облицовочные накладки и зафиксируйте их упорные выступы.
16. Вставьте новый штифт в отверстие на облицовке рычага стояночного тормоза и закройте новой заглушкой.
