Контроль работы
1. При выключенном двигателе нажмите на педаль тормоза несколько раз, разгрузите усилитель.
2. Нажмите на педаль и запустите двигатель. Если педаль движется вниз легко — работа усилителя нормальная.
3. Дайте поработать двигателю около двух минут и выключите его. Несколько раз медленно нажмите на педаль тормоза. Если ход педали при каждом нажатии увеличивается — в усилителе утечек нет.
4. Нажмите не педаль при работающем двигателе. Выключите двигатель не отпуская педали. Если педаль не изменила своего положения в течении 30 секунд — усилитель в порядке.
Снятие
5. Усилитель тормозов — узел неразборный. При отказе усилителя замените его на новый.
[Смотрите полную версию на сайте autoinstruction]
6. Снимите главный тормозной цилиндр (см. Раздел 7).
7. Найдите соединение педали тормоза и усилителя (см. рис. 8.1): оно находится под приборной доской напротив сидения водителя.
8. Снимите шплинт пальца и выньте палец.
9. Удерживая пассатижами серьгу, отсоедините контргайку, удалите серьгу.
10. Отсоедините шланг, идущий от двигателя к усилителю. Не повредите шланг и патрубок усилителя.
11. Открутите четыре гайки крепления усилителя к стенке моторного отсека.
12. Снимите усилитель, кронштейн и прокладки.
Установка
13. Порядок установки в основном обратный разборке. Затяните гайку серьги и гайки крепления усилителя.
14. После установки усилителя требуется отрегулировать зазор между толкателем и поршнем главного тормозного цилиндра. Измерьте расстояние между седлом поршня цилиндра и плоскостью установочного фланца. Подайте в усилитель разряжение в 20 мм рт. ст. и измерьте расстояние между толкателем усилителя и плоскостью установки главного цилиндра (включая прокладку). Сравните данные двух измерений и получите требуемый зазор (см. рис. 11.14а). Если зазор больше или меньше рекомендуемого (см. спецификацию). отпустите контргайку и отрегулируйте зазор (см. рис. 11.14б). После регулировки затяните контргайку.
Рис. 11.14а К измерению зазора в паре толкатель усилителя/поршень главного тормозного цилиндра

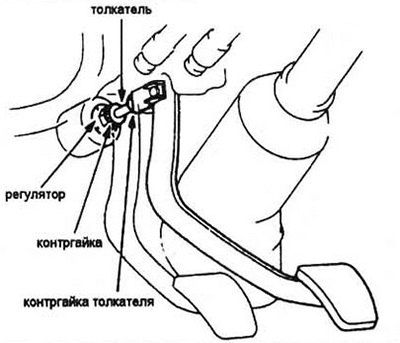

Рис. 11.14б Регулировка зазора
15. После установки усилителя и главного тормозного цилиндра прокачайте тормозную систему (см. Раздел 10).
