Осмотр
1. Отпустите гайки крепления колес, поднимите автомобиль на подставки. Снимите колеса и установите две гайки с шайбами толщиной 3 мм для удержания диска на месте. При осмотре заднего тормоза освободите стояночный тормоз.
2. Снимите суппорт (см. Раздел 3). Отсоединять тормозные шланги не нужно. Закрепите суппорты в стороне от зоны работ. Снимите два болта крепления направляющей к поворотному кулаку (см. рис. 4.2а) или, на задних тормозах, к кронштейну цапфы (см. рис. 4.26). сними те кронштейн.
Рис. 4.2а Болты крепления кронштейна к поворотному кулаку

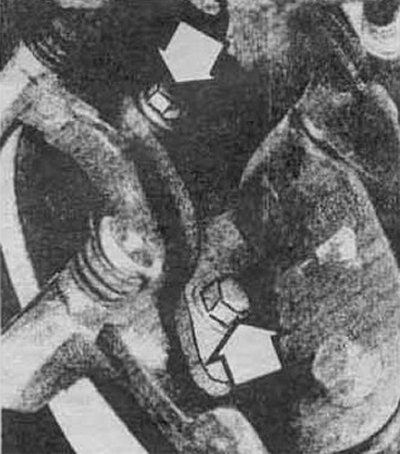

Рис. 4.2б Болты крепления кронштейна к цапфе заднего колеса
3. Осмотрите диск на задиры и повреждения. Легкие царапины и неглубокие канавки не являются причиной для беспокойства. Если канавки или царапины имеют глубину более 0,4 мм, требуется восстановление поверхности диска. Осмотрите обе стороны диска.
4. Если во время торможения возникли пульсации тормозной силы, проверьте биение диска. Для этого разместите ножку индикатора на расстоянии примерно в 13 мм от внешнего края диска (см. рис. 4.4а) Установите индикатор на ноль и прокрутите диск. Биение не должны превышать значений, приведенных в спецификации.
Рис. 4.4а Измерение индикатором биения диска
Рис. 4.4б Подготовка поверхности диска к измерению
Примечание: для исключения влияния неровностей диска при измерении биения, загладьте риски наждачной бумагой, совершая круговые движения (см. рис. 4.4б).
5. Протачивать поверхность диска можно только до определенных пределов: минимальная толщей диска пробита на его ободе.
Рис. 4.5 Указание минимальной толщины диска
Снятие
6. Отверните удерживающие гайки (или удерживающие винты, смотрите по конструкции) и снимите диск со ступицы. Если диск не снимается, заверните два болта в специальные резьбовые отверстия и снимите диск.

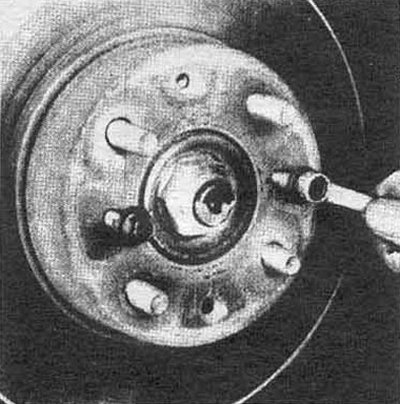

Рис. 4.6 Снятие диска с использованием резьбовых отверстий
Установка
7. Наденьте диск на шпильки.
8. Установите направляющую колодки и суппорт. Закрепите, направляющую с усилием, приведенным в спецификации.
9. Опустите машину, установив прежде колеса. Несколько раз нажмите на педаль тормоза для установки колодок на место. Прокачайте, если это необходимо, тормозную систему.
