Внимание: замена колодок должна проводиться одновременно на обоих колесах одного моста. Очистка деталей тормозов проводится только денатурированным спиртом.
Примечание: при обслуживании тормозов применяйте только высококачественные детали с распознаваемой маркировкой.
1. Снимите крышку бачка тормозной жидкости.
2. Ослабьте крепление гаек колеса, поднимите автомобиль и поставьте его на подставки.
3. Снимите колесо. Одновременно работать с несколькими колесами не рекомендуем. Заменяйте колодки поочередно.
4. Внимательно осмотрите тормозной диск (см. Раздел 4) — если требуется его ремонт, он должен быть проведен до замены колодок.
Передние колодки
5. Протолкните поршень в цилиндр для обеспечения достаточного зазора для новой колодки. Для облегчения этой процедуры можно использовать струбцину. При входе поршня в цилиндр тормозного суппорта уровень жидкости в бачке повышается. Следите за тем, чтобы не было переполнения: при необходимости удалите излишки тормозной жидкости.
Рис. 2.5 Освобождение тормозного цилиндра
6. Следующие шаги по замене колодок смотрите на рис. 2.6а-2.6б. После завершения работ по этому пункту переходите к пункту 8. Задние колодки.
Рис. 2.6а Сборка переднего тормоза фирмы Tokico: 1 - штуцер прокачки; 2 - фиксатор колодок; 3 - суппорт; 4 - колодки; 5 -направляющий палец; 6 - болт направляющей; 7 - направляющая колодок; 8 - пыльник; 9 - направляющий палец; 10 - толкатель колодки; 11 - пыльник; 12 - поршень; 13 - уплотнение поршня; 14 - болт суппорта.

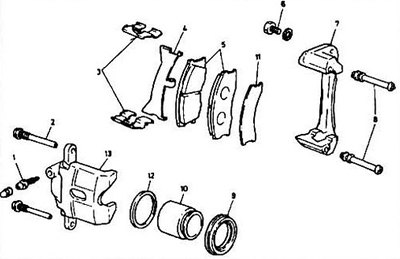

Рис. 2.6б Сборка переднего тормоза фирмы Sumitomo: 1 - штуцер прокачки; 2 - болт суппорта; 3 - фиксатор колодок; 4 - пластина фиксаторов; 5 - колодки; 6 - болт направляющей; 7 - направляющая колодок; 8 - втулка направляющей; 9 - пыльник; 10 - поршень; 11 - толкатель колодки; 12 - уплотнение поршня; 13 - суппорт.

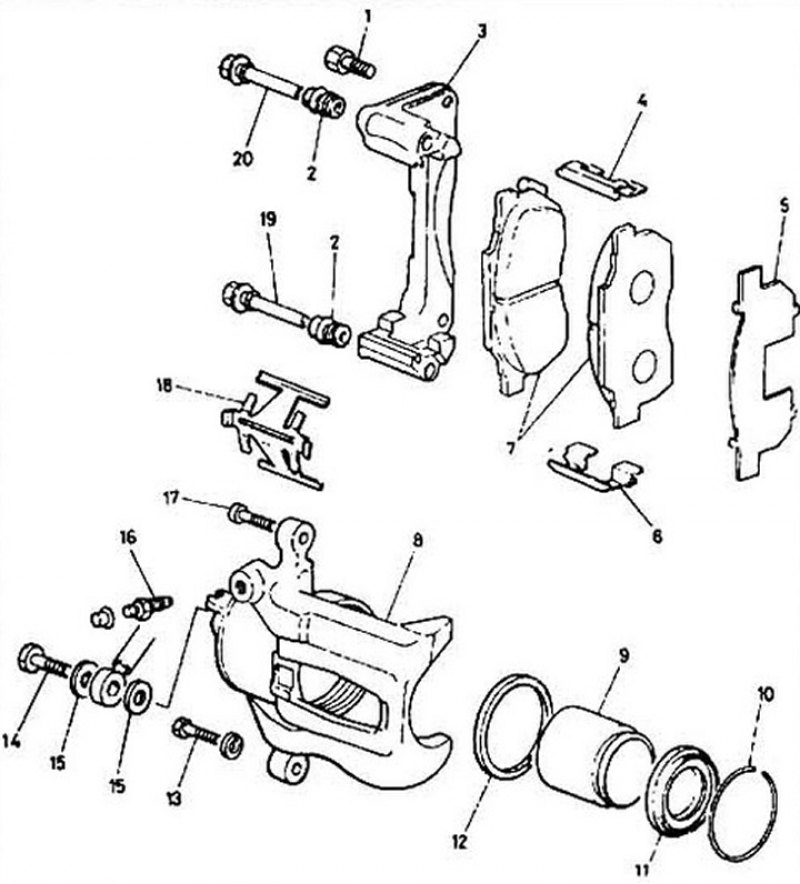

Рис. 2.6в Сборка переднего тормоза фирмы Nissin: 1 - болт направляющей; 2 - пыльник; 3 - направляющая; 4 - фиксатор колодок; 5 - толкатель колодок; 6 - фиксатор; 7 - колодка; 8 - суппорт; 9 - поршень; 10 - кольцо пыльника; 11 - пыльник; 12 - уплотнение; 13 - болт направляющей; 14 - болт банджо; 15 - уплотняющие шайбы; 16 - штуцер прокачки; 17 - болт суппорта; 18 - держатель; 19, 20 - втулки направляющей.
Рис. 2.6г Снимите болт крапления суппорта
Рис. 2.6д Поверните суппорт кверху
(Источник статьи доступен на сайте: «www.Autoinstruction.ru»)
Рис. 2.6е Удалите толкатель колодки

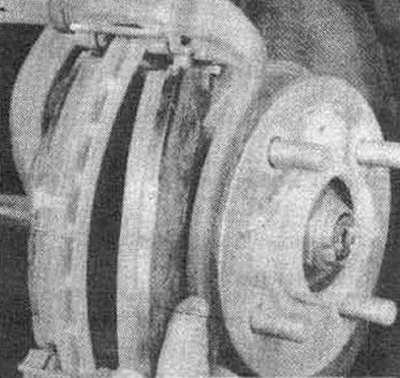

Рис. 2.6ж Снимите внешнюю колодку

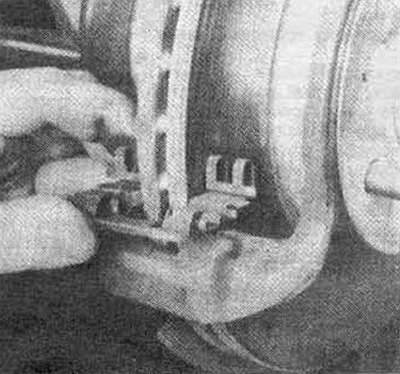

Рис. 2.6и Снимите фиксаторы колодок (показан нижний фиксатор): особое внимание уделите положению пружин фиксатора
7. Следуя указаниям рисунков 2.7в-2.7е замените колодки задних тормозов.
Рис. 2.7а Снимите болты защиты (стрелки) и защиту суппорта

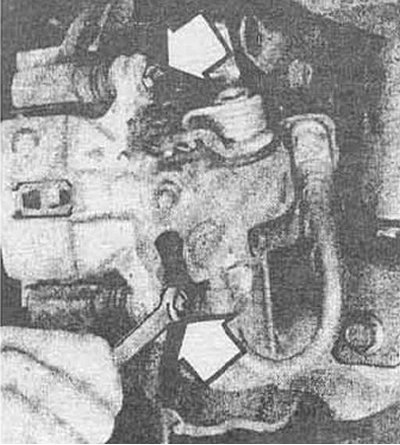

Рис. 2.7б Снимите болты крепления суппорта...

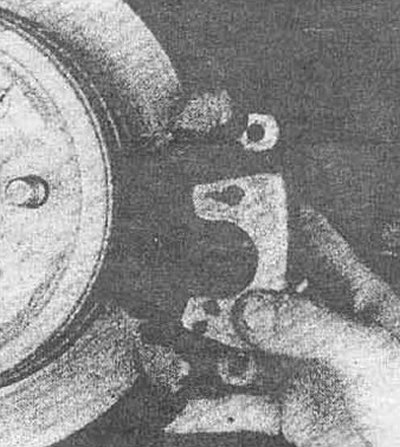

Рис. 2.7в ... и снимите суппорт с кронштейна. Подвесьте суппорт (не за тормозной шланг 1)

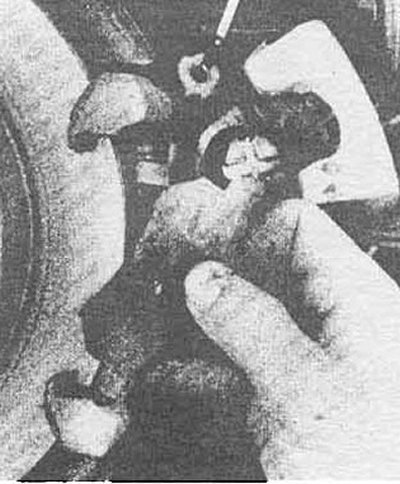

Рис. 2.7г Снимите толкатель и внешнюю колодку

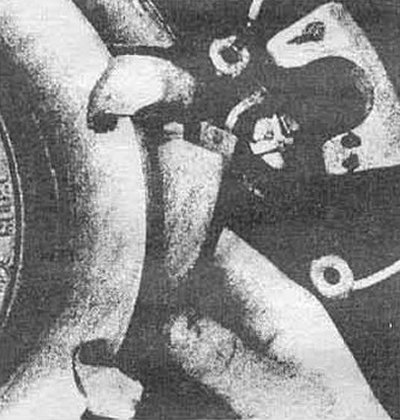

Рис. 2.7д Снимите толкатель и внутреннюю колодку

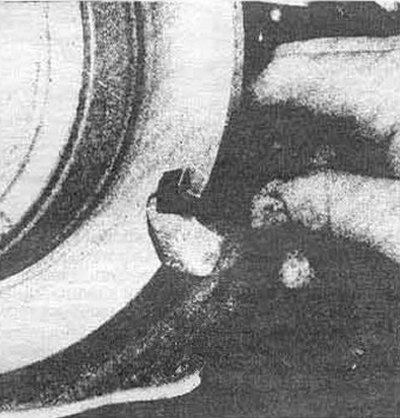

Рис. 2.7е Снимите фиксаторы колодок (показан нижний)
Передние и задние колодки
8. Нанесите на новые колодки антишумовой состав согласно инструкции изготовителя.
9. Установите колодки на толкатели.
10. Установите фиксаторы на направляющую. Смажьте их тонким слоем силиконовой смазки.
11. Установите колодки в направляющую.
12. При замене передних колодок установите болты крепления суппорта и затяните их с усилием, указанным в спецификации и переходите к шагу 15. При замене задних - к шагу 13.
Задние колодки
13. С помощью круглогубцев поверните поршень по часовой стрелке и утопите его. затем вращайте поршень до тех пор, пока его канавки не совпадут с усиками внутренней колодки, установленной в суппорте.

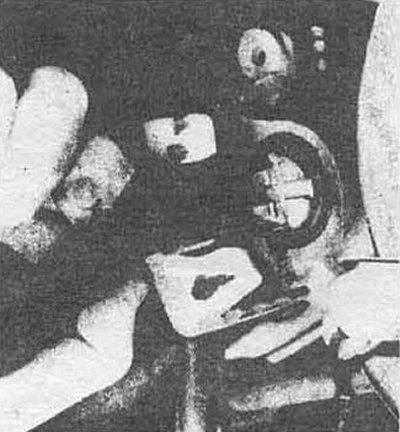

Рис. 2.13 Регулировка положения поршня при замене колодок
Если пыльник поршня при регулировке искривляется, крутите поршень в противоположном направлении до восстановления формы пыльника.
14. Установите защиту суппорта.
Передние и задние колодки
15. Установите колесо и гайки крепления, опустите автомобиль и затяните гайки.
16. Проверьте уровень тормозной жидкости. Долейте при необходимости (см. Главу 1).
17. Нажмите на педаль тормоза несколько раз для установки колодок на их место. Проверьте работу тормозов на закрытой от движения площадке.
