| Наименование | Спецификация |
| Силиконовая диэлек-трическая смазка | ESA-M1C171-A |
Снятие
Все автомобили

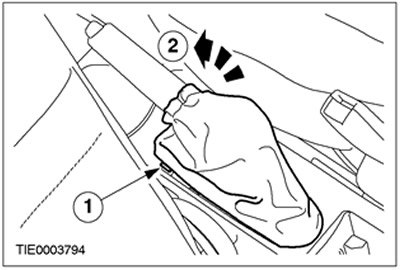

1. Снимите чехол рычага стояночного тормоза.
- 1.Отсоедините зажим чехла.
- 2.Снимите чехол.
2.
Примечание: Убедитесь в том, что задние тормоза находятся в холодном состоянии.
Отпустите стояночный тормоз до упора в нижнее положение.

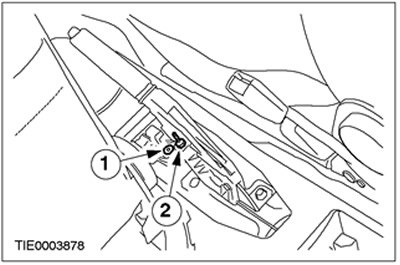

3. Отпустите регулировочную гайку троса стояночного тормоза до полного ослабления натяжения троса.
- 1.Снимите зажим.
- 2.Отпустите регулировочную гайку.
4. Снимите колеса. За дополнительной информацией обратитесь к Разделу 204-04.
Автомобили с антиблокировочной системой тормозов

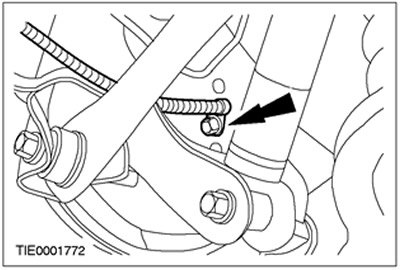

5. Отсоедините датчик скорости колеса.
Все автомобили
6.
Внимание: Не снимайте тормозной барабан, используя гайку крепления ступицы.

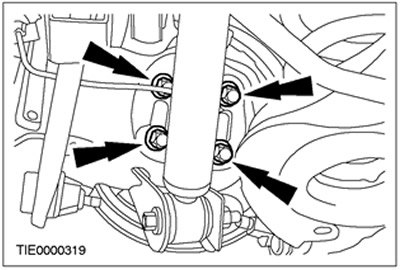

Снимите тормозной барабан в сборе со ступицей.

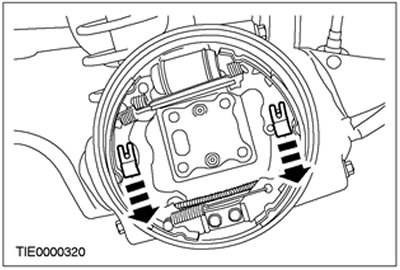

7. Снимите удерживающие пружины. Снимите штифты.
8.
Внимание: Не повредите чехлы колесных цилиндров.

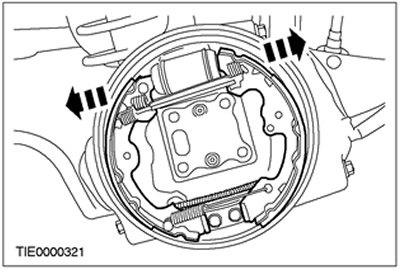

Отсоедините колодки от колесного цилиндра.

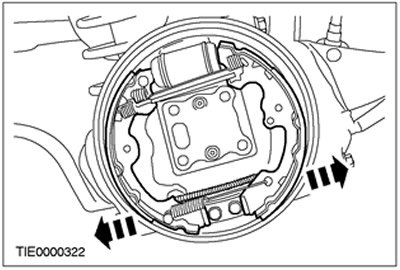

9. Отсоедините колодки от нижней опоры.
10. Закрепите поршни колесных цилиндров на месте резиновой лентой.

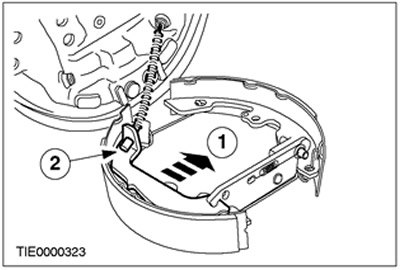

11. Отсоедините трос стояночного тормоза.
- 1.Протолкните рычаг внутрь.
- 2.Отсоедините трос.

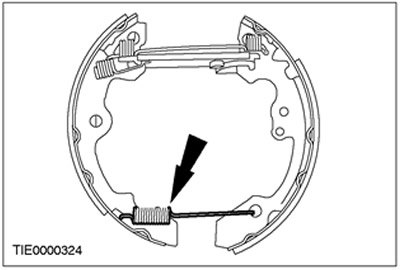

12. Снимите нижнюю стяжную пружину.

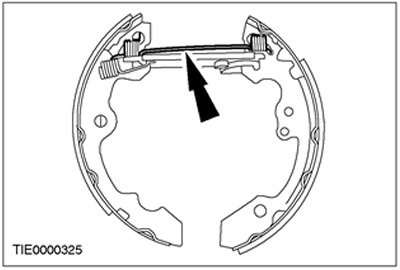

13. Снимите верхнюю стяжную пружину.

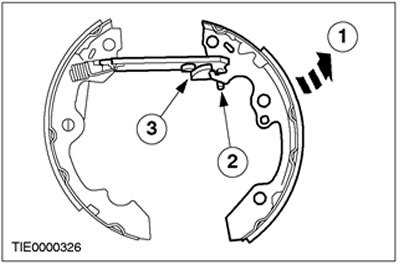

14. Снимите переднюю колодку с разжимной планки и регулятора тормозной колодки.
- 1.Вытяните колодку наружу.
- 2.Отсоедините разжимную планку.
- 3.Высвободите разжимную планку.
15.
Внимание: Пружина разжимной планки находится в подпружиненном состоянии.

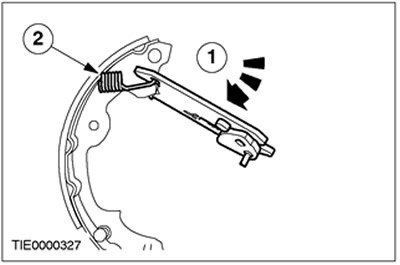

Отсоедините заднюю колодку от опоры.
- 1.Переместите разжимную планку вниз.
- 2.Отсоедините стяжную пружину стояночного тормоза.
Установка
Все автомобили
1. Очистите, проверьте и нанесите такую смазку, как Силиконовая диэлектрическая смазка на контактные точки тормозного щита.

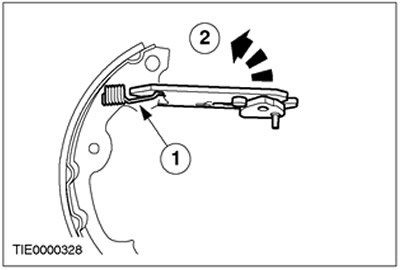

2. Установите разжимную планку на заднюю колодку.
- 1.Установите стяжную пружину стояночного тормоза.
- 2.Переместите планку вверх.

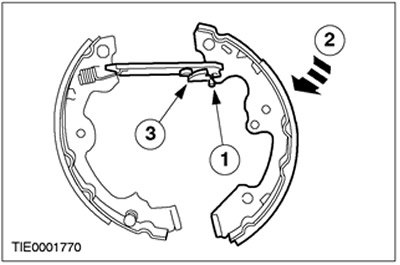

3. Установите переднюю колодку на разжимную планку и регулятор тормозной колодки.
- 1.Установите разжимную планку.
- 2.Протолкните колодку внутрь.
- 3.Разверните регулятор до упора по часовой стрелке.
4. Установите верхнюю стяжную пружину.
5. Установите нижнюю стяжную пружину.
6. Установите трос стояночного тормоза.
- 1.Протолкните рычаг внутрь.
- 2.Подсоедините трос.
Текст взят с портала проекта (Autoinstruction.ru)
7. Снимите резиновую ленту, удерживающую на месте поршни колесных цилиндров.

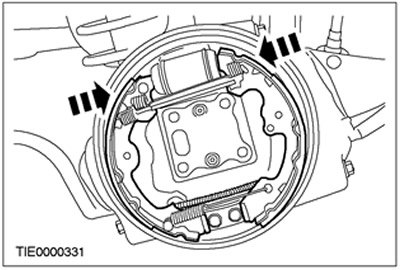

8.
Внимание: Не повредите чехлы колесных цилиндров.
Подсоедините колодки к тормозному цилиндру.

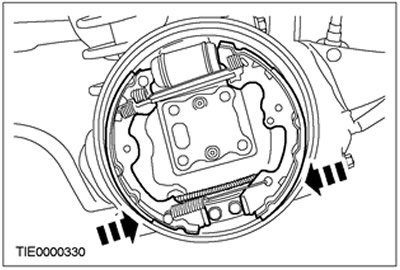

9. Подсоедините колодки к нижней опоре.

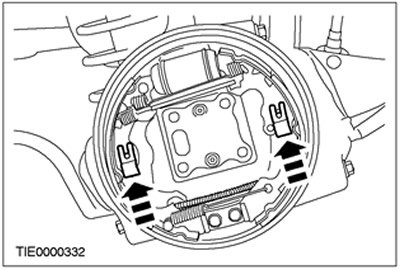

10. Установите удерживающие пружины.

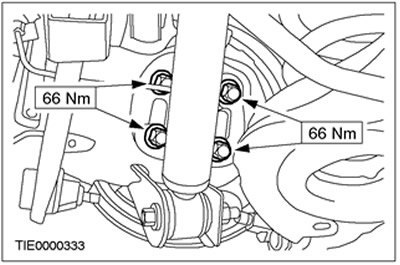

11. Установите тормозной барабан в сборе со ступицей.
Автомобили с антиблокировочной системой тормозов

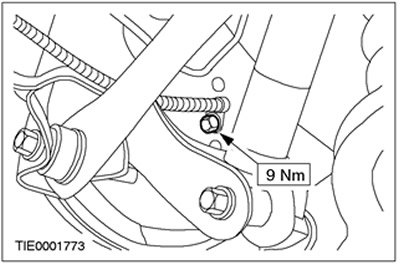

12. Установите датчик скорости колеса.
Все автомобили
13. Установите колеса. За дополнительной информацией обратитесь к Разделу 204-04.
14.
Примечание: Внутренний автоматический регулятор должен быть отрегулирован, а тормозные колодки должны быть сцентрированы относительно тормозного барабана.
Вращайте задние колеса и при этом четыре раза выжмите педаль тормоза.
15. Выполните регулировку троса стояночного троса. За дополнительной информацией обратитесь к Разделу 206-05.
