Специальный инструмент
 | Штатив для циферблатного индикатора 100-D002 (D78P-4201-B) |
Проверка
1. Отпустите гайки колес.
2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3. Снимите колесо.
4. Снимите тормозные колодки. За дополнительной информацией обратитесь к Разделу 206-03.
5. Чтобы удерживать тормозной диск на месте, переверните гайки колес и снова установите их.
6. Установите циферблатный индикатор, закрепленный на штативе, на стойку подвески.
7.
Примечание: Если биение не соответствует спецификации, проверьте торцевое биение ступицы колеса.

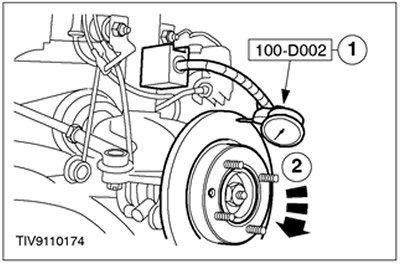

Используя соответствующий циферблатный индикатор , измерьте биение внутренней и наружной поверхности диска.
- 1.Установите индикатор таким образом, чтобы он контактировал с диском в 10 мм от наружной кромки.
- 2.Медленно вращайте диск. Полное показание циферблата индикатора не должно превышать значение, указанное в спецификации. За дополнительной информацией обратитесь к главе Спецификация имеющейся в этом разделе.

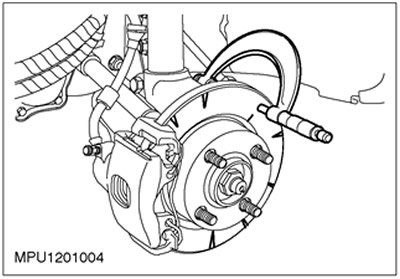

8. Проверьте разность толщины диска тормоза.
- Используя соответствующий микрометр, измерьте толщину диска в восьми местах, расположенных под углом 45 градусов относительно друг друга и в 15 мм от наружной кромки тормозного диска.
- Если какое-либо из показаний варьируется на 0.015 мм или более или толщина диска тормоза меньше предписанного минимума, следует установить новый тормозной диск.
9. Снимите тормозной диск. За дополнительной информацией обратитесь к Разделу 206-03.
10.
Примечание: Удостоверьтесь в том, что поверхность ступицы колеса чистая и не покрыта ржавчиной или инородным материалом.

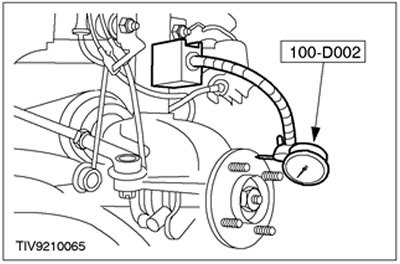

Используя специальный инструмент, проверьте торцевое биение ступицы колеса.
- Медленно вращайте ступицу колеса и проверьте биение. Если биение превышает значение, заданное в спецификации. Установите новую ступицу колеса и повторите проверку. За дополнительной информацией обратитесь к Разделу 204-01.
11. Если торцевое биение ступицы находится в пределах нормы, установите новый тормозной диск и перепроверьте биение тормозного диска. За дополнительной информацией обратитесь к Разделу 206-03.
