Общее описание
1. Система впуска воздуха помогает уменьшить содержание углеводородов и моно оксида углерода в выхлопе, вводя воздух во впускные каналы каждого цилиндра.
2. Система впуска воздуха использует импульсы давления выхлопа, чтобы тянул, воздух в систему выпуска, и использует свежий отфильтрованный воздух.
3. Детали, используемые в системе, включают в себя тонкие клапаны, расположенные в воздушном фильтре, внешние патрубки и шланги.
Проверка
4. Выхлопной газ, возвращающийся назад через воздушный фильтр в сборе - признак повреждения в системе впуска воздуха. Начиная любой осмотр, аккуратно проверьте все шланги. Убедитесь, что они в хорошем состоянии, все соединения зажаты и чисты.
5. Простая, функциональная проверка этой системы может быть выполнена при работающем двигателе.
6. Снимите верхнюю часть воздушного фильтра и фильтрующего элемента в сборе.
7. При нормальной температуре двигателя работающем на холостом ходу, поместите лист бумаги на канал входною отверстия топкого клапана. При двигателе работающем на холостом ходу, там должен быть устойчивый поток воздуха, всасывающийся в клапан. Пригласите помощника, чтобы управлять дросселем и как только двигатель изменит частоту вращения, смотрите увеличивается ли всасывание.
[Информация доступна на портале Autoinstruction.ru]

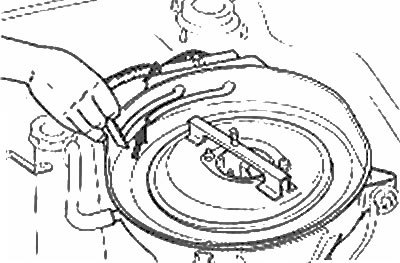

Проверка действия тонкого клапана системы впуска воздуха листком бумаги |

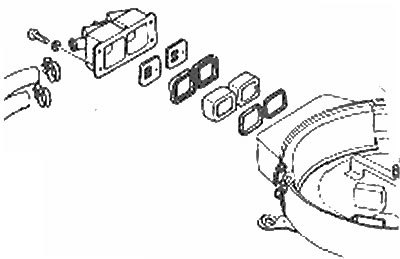

Детали тонкого клапана |
8. Если этого не происходит, шланги не герметичны или закупорены, или неисправны тонкие клапаны.
9. Увеличьте частоту вращения двигателя приблизительно до 1500 об/мин и проверьте утечки выхлопною газа в месте соединения вентиляционного отверстия.
10. Замените тонкий клапан новым, если он не проходит любую из проверок.
Замена деталей
11. Снимите воздушный фильтр.
12. Снимите винты крепления крышки кожуха тонкого клапана и снимите клапаны и фильтры с кожуха (фото).

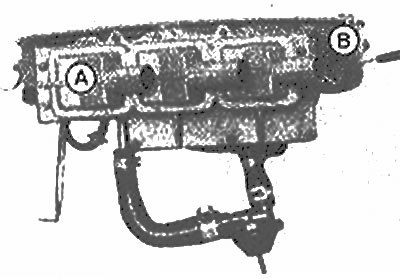

Тонкий клапан в сборе (А) прикреплен к кожуху воздушного фильтра (В) винтами |

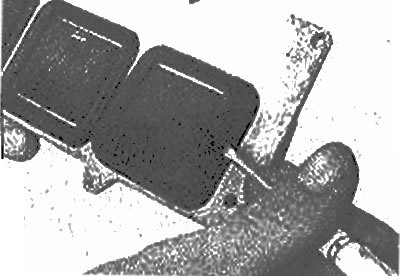

Используйте маленькую отвертку, чтобы достать тонкий клапан |

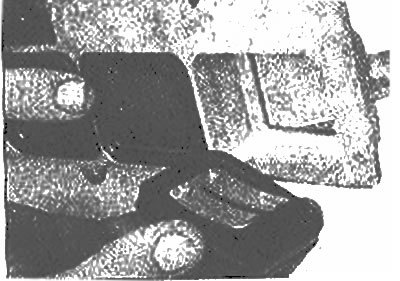

Снятие тонкого клапана из кожуха
13. Сборка производится в обратной последовательности.
