Проверка
1. Если Вы считаете, что система неисправна, отсоедините шланги от электромагнитного управляющего клапана впуска воздуха и проверьте, чтобы они не были засорены, продув их. Электромагнитный клапан расположен на левой стороне впускного коллектора, а клапан впуска воздуха расположен на левом креплении передней подвески.
2. Электромагнитный клапан можно проверить следующим образом. Если хотите, клапан можно снять, руководствуясь инструкциями, приведенными в подразделе 6.4.2.6.1 для улучшения доступа.

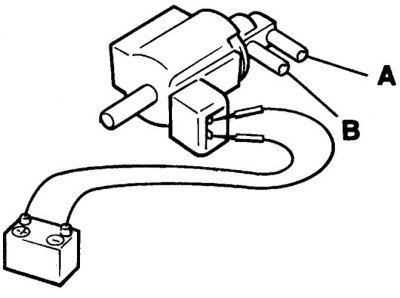

3. Подсоедините источник питания на 12 Вольт к электромагнитному клапану, как показано на рисунке для моделей с карбюраторным двигателем и каталитическим конвертером. Подуйте в патрубок "А" – воздух должен проходить через клапан и выходить через патрубок "В". Подуйте в патрубок "В" и проверьте, чтобы через клапан не проходил воздух.
4. Если электромагнитный клапан не работает так, как ожидалось, значит, он неисправен, и его необходимо заменить.
(Посмотрите оригинал на портале: «www.AutoInstruction.ru»)
5. Для проверки клапана впуска воздуха, вначале снимите его, руководствуясь инструкциями, приведенными в подразделе 6.4.2.6.2 , затем, проверьте его следующим образом.
6. Подуйте в патрубок "В" и проверьте, чтобы клапан не пропускал воздух. Откачайте воздух от патрубка "А" и подуйте в патрубок "В" – воздух должен проходить через клапан и выходить из патрубка "С". Подуйте в патрубок "С" и проверьте, чтобы воздух не проходил через клапан в обоих случаях, есть на патрубке "А" вакуум или нет.
7. Если клапан не работает так, как ожидалось, значит, он неисправен, и его необходимо заменить.
Управляющий электромагнитный клапан
Управляющий электромагнитный клапан установлен на левой стороне впускного коллектора.
Замена
1. Управляющий электромагнитный клапан установлен на левой стороне впускного коллектора.
2. Для замены электромагнитного клапана отсоедините провод отрицательной клеммы аккумулятора. Затем, сожмите крепежный зажим и отсоедините разъем подключения клапана.
3. Запомните положение установки все шлангов на клапане. Для того, чтобы не перепутать их при установке, пометьте каждый из шлангов и патрубков при снятии.
4.Отпустите хомуты (если установлены) и отсоедините шланги от клапана.
5. Снимите клапан с крепежного кронштейна и достаньте его из двигательного отсека.
6. Установка проводится в обратном порядке снятия. При установке проверьте правильность подсоединения шлангов.
7. Если клапан не работает так, как ожидалось, значит, он неисправен, и его необходимо заменить.
Клапан впуска воздуха
Болты крепления шлангов к клапану – указаны стрелками.
Клапан впуска воздуха установлен на левом креплении стойки передней подвески.
Замена
1. Для замены клапана отпустите хомуты (если установлены) и отсоедините шланги от клапана.
2. Открутите крепежные болты и снимите клапан.
3. Установка проводится в обратном порядке снятия. При установке проверьте правильность подсоединения шлангов и закрепите их при помощи хомутов (если необходимо).
