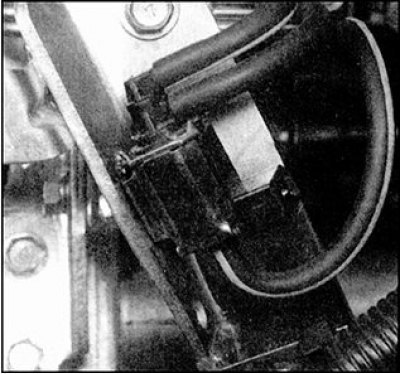

Электромагнитный клапан на моделях "Phase II"с двигателем объемом 2,0 л
Электромагнитный клапан установлен на главном крепежном кронштейне впускного коллектора.
Управляющий электромагнитный клапан установлен на задней стороне впускного коллектора на моделях с двигателем объемом 1,6 литра и на левой или нижней стороне впускного коллектора на моделях с двигателем объемом 2,0 литра.
Для улучшения доступа к электромагнитному клапану на моделях с двигателем объемом 1,6 литра, снимите кожух воздушного фильтра
На моделях с двигателем объемом 2,0 литра, поднимите переднюю часть автомобиля и установите его на опорах для того, чтобы получить доступ к клапану снизу автомобиля (если необходимо).
Замена
1. Для замены электромагнитного клапана отсоедините провод отрицательной клеммы аккумулятора, затем, сожмите крепежный зажим и отсоедините разъем подключения клапана.
2. Запомните или пометьте положение установки все шлангов на клапане. Для того, чтобы не подсоединить шланги неправильно при установке, пометьте каждый из шлангов и патрубков при снятии.
3. Отпустите хомуты (если установлены) и отсоедините шланги от клапана, затем, снимите клапан с крепежного кронштейна.
4. Установка проводится в обратном порядке снятия. При установке проверьте правильность подсоединения шлангов.
