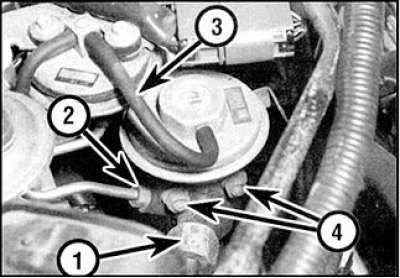

Элементы клапана рециркуляции выхлопных газов – модели с двигателем объемом 1,6 л (другие модели анологичны)
1. Трубка рециркуляции; 2. Трубка клапана противодавления; 3. Вакуумная трубка; 4. Крепежные гайки
Замена
1. Отсоедините вакуумный шланг от клапана рециркуляции, который установлен на левой стороне впускного коллектора. Если необходимо, снимите воздушный фильтр для улучшения доступа к клапану. На некоторых моделях доступ можно улучшить, если снять еще клапан противодавления (см. подраздел 6.4.2.4.2).
2. Открутите гайки соединения и отсоедините трубку рециркуляции и трубку клапана противодавления от клапана рециркуляции.
3. Открутите и снимите две крепежных гайки/ болта и шайбы и снимите клапан с впускного коллектора. Снимите прокладку и выбросите ее.
4. Установка проводится в обратном порядке снятия. При установке используйте новую прокладку.
