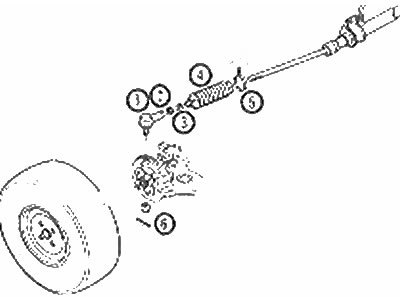

Наконечник соединительной тяги и детали установки чехла рулевой передачи: 1. Наконечник соединительной тяги; 2. Контргайка; 3. Внешний хомут чехла; 4. Уплотнительный чехол; 5. Внутренний хомут чехла; 6. Гайка и шплинт соединительной тяги
1. Поднимите переднюю часть автомобиля и поддержите его станинами домкрата.
2. Снимите переднее колесо.
3. Снимите шплинт и гайку соединительной тяги, которая крепит внешнюю соединительную тягу к поворотному кулаку.
4. Используя подходящий инструмент, типа "вилка", расцепите соединительную тягу от поворотного кулака (фото).

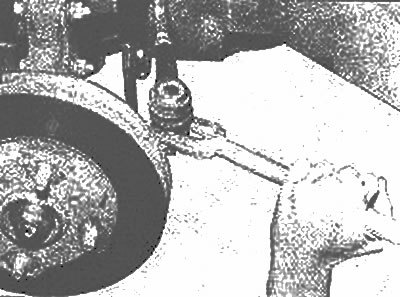

Используя инструмент вилку и молоток, расцепите соединительную тягу от поворотного кулака
5. Отметьте положение контргайки относительно резьбы соединительной тяги на переднем конце, чтобы можно было поддержать установку, как показано в сопровождающей иллюстрации.

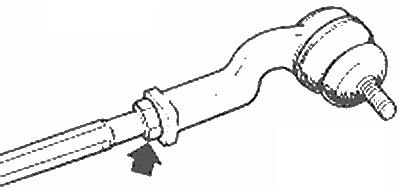

Отметьте положение контргайки наконечника соединительной тяги (стрелка) перед снятием
6. Удалите контргайку от внешней соединительной тяги.
7. Открутите наконечник соединительной тяги от соединительной тяги.
8. Осмотрите чехол наконечника соединительной тяги петли разрывов или подтеканий смазки. Чтобы заменить чехол, поместите наконечник надежно в зажим и аккуратно отверните гайку вокруг внешней периферии, используя плоское долото и молоток, как показано в сопровождающей иллюстрации, при этом позаботьтесь, чтобы нс повредить поверхность уплотнения. Нанесите небольшое количество литиевой смазки в новый чехол и наденьте его на конец соединительной тяги. Надежно насадите чехол на конец соединительной тяги, используя гнездо подходящего размера или пресс и инструмент Mazda 491243785.

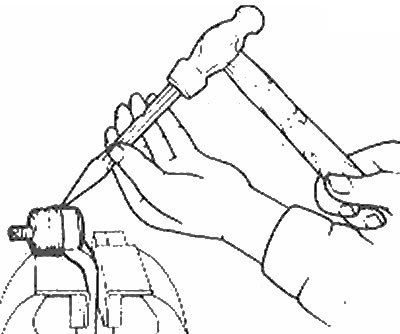

Снятие защитного чехла соединительной тяги |

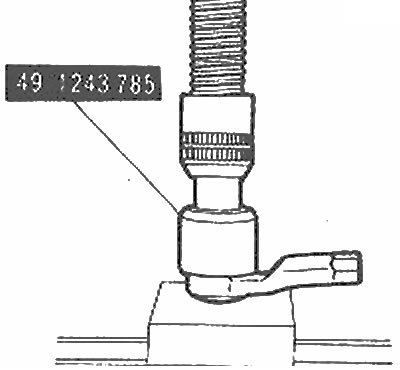

Монтаж чехла наконечника соединительной тяги, используя пресс и фабричный инструмент |
9. Для установки, поместите контргайку в метку на резьбе. Завинтите внешнюю соединительную тягу на внутреннюю соединительную тягу, пока она не станет аккуратно против контргайки.
10. Установите соединительную тягу и поворотный кулак.
11. Установите гайку соединительной тяги, зажмите ее с усилием затяжки регламентированным Спецификацией и установите новый шплинт.
12. Зажмите контргайку.
13. Установите переднее колесо и опустите автомобиль. Зажмите гайки выступа.
14. Проверьте схождение передних колес, прежде чем начать движение (Глава 3).
