HCS и CVH двигатели
Многие из двигателей оборудованы системами впрыска топлива одного или другого вида, которые полностью управляются системой управления двигателем. На большинстве этих автомобилей, не предусмотрено регулирование оборотов холостого хода или качества смеси без специального оборудования.
На двигателях с карбюратором и двигатели 1,6 литра EFI с системой впрыска топлива, контроль и регулировка необходимы как часть требований обслуживания. и они описаны ниже.
Обороты холостого хода и качества смеси, проверка и регулировка - двигатели с карбюратором
Перед выполнением контроля и регулировки, проверьте, что свечи зажигания в хорошем состоянии и имеют правильный межэлектродный зазор. Для регулировки необходим точный тахометр и анализатор выхлопного газа.
Проверьте, что все электрические потребители выключены в течение следующих процедур.
Соедините тахометр с двигателем в соответствии с инструкциями изготовителя. и вставьте зонд анализатора выхлопного газа в выхлопную трубу.

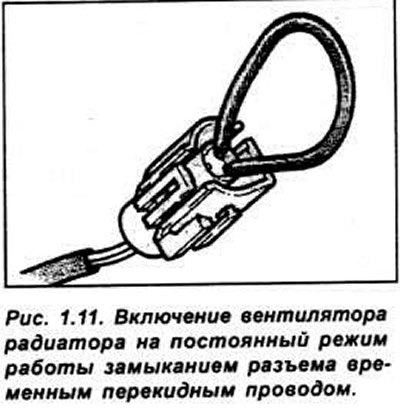

Прогрейте двигатель до нормальной рабочей температуры до включения вентилятора радиатора. Снимите разъем с термодатчика включения вентилятора и замкните контакты разъема перемычкой для включения вентилятора радиатора на постоянный режим работы (см. рис. 1.11).
При наличии снимите вакуумную трубку с дросселя.
Запустите двигатель и увеличьте частоту вращения двигателя до 3000 обороту в минуту в течение 30 секунд, и повторите зто через три минуты в течение процедуры контроля / регулирования.
При полностью освобожденном дросселе через 3-5 секунд проверьте обороты холостого хода. Если необходима регулировка поверните винт оборотов холостого хода, до получения требуемых оборотов.
Для регулировки качества смеси, для доступа к регулировочному винту необходимо с помощью тонкой отвертки снять заглушку с винта. Для этого снять воздушный фильтр, при этом шланг вентиляции картера должен остаться на месте.

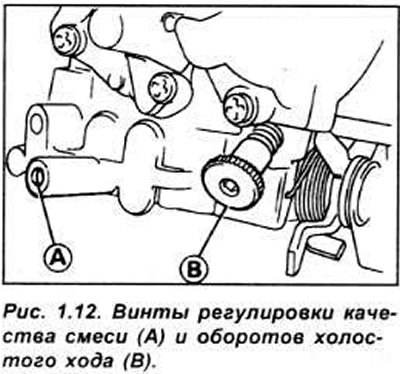

Поворот регулировочного винта качества смеси по часовой стрелке, приводит к обеднению смеси, и наоборот, поворот винта против часовой стрелки приводит к обогащению смеси (см. рис. 1.12).
Проверка и регулировка оборотов холостого хода и качества смеси - двигатели 1,6 литра EFI

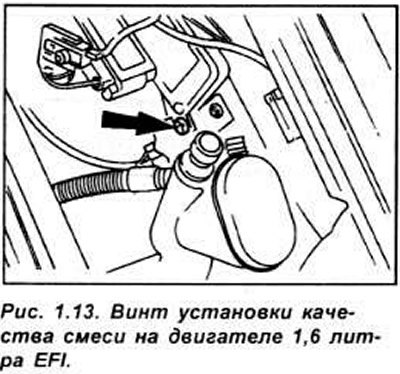

Запустите двигатель на повышенных оборотах холостого хода, пока двигатель не достигает нормальной рабочей температуры и включится вентилятор охлаждения. Проверьте содержание CO в выхлопных газах, и сравните полученный результат с требуемым значением. Для проведения регулировки качества смеси снимите заглушку с регулировочного винта и произведите регулировку (см. рис. 1.13).
Проверьте обороты холостого хода разъединяя многовыводной штекер от регулирующего клапана оборотов холостого хода. Увеличьте частоту вращения двигателя до 2000 об/мин и продержите двигатель на этих оборотах в течение 30 секунд, полностью отпустите дроссель и проверьте обороты холостого хода.

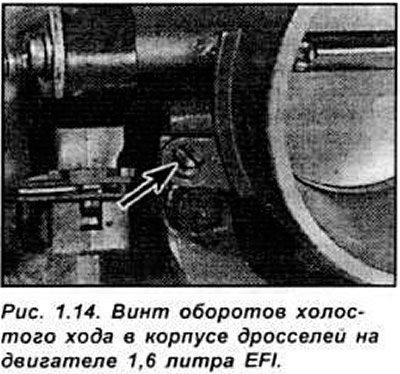

Для регулировки снимите с помощью маленькой отвертки пробку, и, вращая регулировочный винт, установите требуемые обороты холостого хода. Вращение винта против часовой стрелки увеличивает обороты холостого хода (см. рис. 1.14).
Повторно соедините многовыводной штекер регулирующего клапана оборотов холостого хода, и проверьте, что частота вращения двигателя, которая кратковременно повышается до 900 об/ мин, затем понижается до указанной нормальной скорости холостого хода.
