Снятие
Снимите крышку головки блока цилиндров.

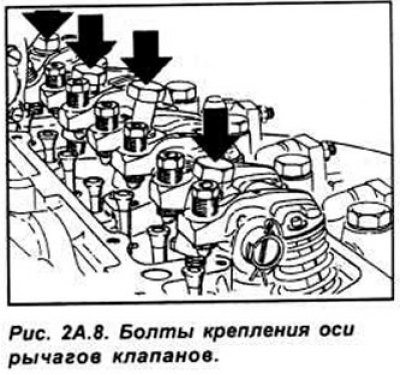

Отвинтите четыре болта крепления, и снимите сборку клапанного механизма с головки блока цилиндров.
Осмотр
Для снятия сборки оси клапанного коромысла. извлеките штифт с одного конца вала, затем снимите пружину и шайбы с вала.
[Текст предоставлен порталом AutoInstruction.ru]

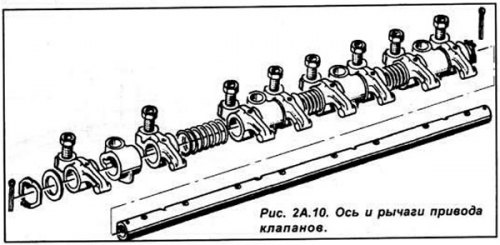

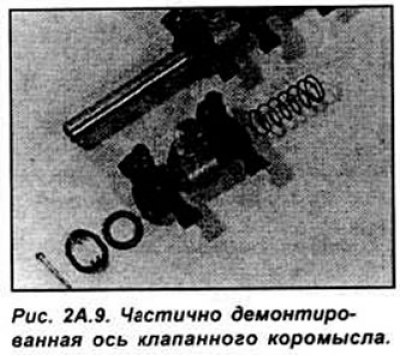

Сдвигая, снимите коромысла, опоры, и цилиндрические пружины с вала, и расположите их в том же порядке, в котором они были установлены (см. рис 2А.9, 2А.10).
Очистите и проверьте детали на наличие износа Проверьте что отверстия для масла в валу чистые.
Проверьте рабочие поверхности оси клапанного коромысла и рычагов на наличие выработки. Замените, при необходимости. изношенные детали
Установка
Смажьте свежим моторным маслом ось клапанного коромысла.

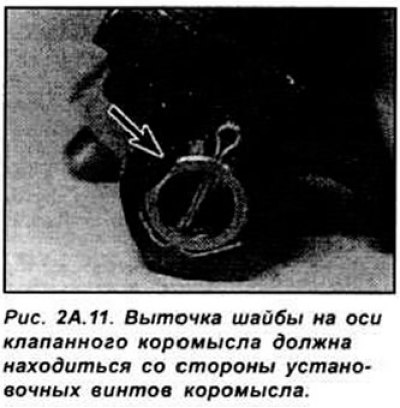

Установка производится в последовательности обратной снятию Удостоверитесь. что выточка на шайбе на заднем конце оси клапанного коромысла расположена со стороны установочных винтов коромысла. Это необходимо для правильной смазки компонентов головки блока цилиндров (см рис. 2А.11).
Установите сборку оси клапанного коромысла. Проверьте, что регулировочные винты клапанов соприкасаются с толкателями.
Завинтите болты крепления оси клапанного коромысла сначала от руки, затем окончательно требуемым моментом.
Отрегулируйте клапанные зазоры.
