Двигатели HCS и Endura-E
Вставьте клапан на свое место и протрите верхнюю часть стержня клапана от моторного масла. Оберните канавки для сухарей в верхней части клапана отрезком липкой ленты для предохранения от повреждения рабочих кромок маслоотражателных колпачков при их установке. Смажьте свежим моторным маслом маслоотражательный колпачок и используя трубчатую оправку, установите на направляющую клапана. Снимите липкую ленту со стержня клапана (см. рис. 4D.37, 40.38)
Установите пружину и верхнюю тарелку пружины. Поддерживая клапан в закрытом положении специальным приспособлением сожмите пружину клапана и установите сухари. Медленно снимите приспособление для сжатия пружины клапана. Повторите операцию на оставшихся клапанах.
В завершение ударьте по концу каждого стержня клапана пластиковым или медным молотком, чтобы клапан незначительно приоткрылся и все элементы клапана стали на свои места.
Двигатели CVH и РТЕ
Установите нижнюю тарелку пружины на место (см. рис. 4D.39).
Соблюдая правильную ориентацию установите на место новый маслоотражательный колпачок (см. рис. 40.40). Чтобы защитить рабочие кромки маслоотражательного колпачка при установке клапана на место замотайте канавки стержня клапана под сухари изопирующей лентой, смажьте стержень клапана моторным маслом и вставьте клапан (см. рис. 4D.41).
Удалите изолирующую ленту из канавок стержня клапана, затем установите пружины и верхнюю тарелку пружины.
Поддерживая клапан в закрытом положении. специальным приспособлением сожмите пружину клапана и установите сухари на место. Медленно снимите приспособление для сжатия пружины (см. рис. 40.42).
(Посмотрите оригинал на портале: AutoInstruction.ru)
Установите остальные клапана в головку блока цилиндров. Постучите пластмассовым или медным молотком по стержню каждого клапана для того, чтобы все детали клапана установились на свои места.
Двигатели Zetec и Zetec-E
Используя смазку на основе дисульфида молибдена или чистое моторное масло смажьте стержень клапана и установите клапан в головку блока цилиндров. Если устанавливаются ранее снятые клапана, то установите их каждый на свое место.
Установите новый маслоотражательный колпачок на верхнюю часть стержня клапана Установите нижнюю тарелку пружины. При установке пружины маслоотражательный колпачок установится на свое место (см. рис. 4D.43).

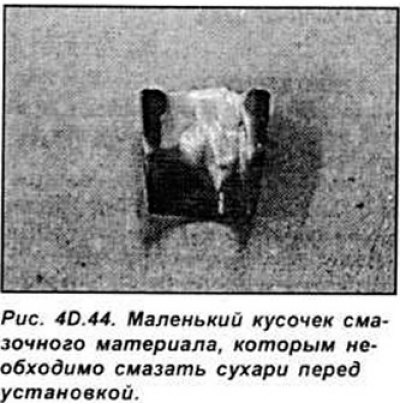

Установите пружину клапана и верхнюю тарелку пружины. Специальным приспособлением сожмите пружину клапана и установите сухари 8 канавки стержня клапана. При установке сухарей смажьте их каплей смазочного материала Медленно освободите приспособление для сжатия пружины (см. рис. 4D.44).
После установки клапана постучите пластмассовым молотком по стержню клапана для того, чтобы все детали клапана стали на свои места Установите остальные клапана. Установите гидравлические толкатели.
