Внимание. В этой главе описано снятие двигателя вместе с коробкой передач
Снятие
На двигателях с системой впрыска топлива разгерметизируйте топливную систему.
Снимите провод массы с аккумулятора. Слейте охлаждающую жидкость и моторное масло Установите сливную пробку на масляный поддон. Снимите капот.
Снимите корпус воздушного фильтра и элементы системы подачи воздуха в двигатель. Освободите хомуты и снимите верхний шланг, шланг отопителя и радиатора с корпуса термостата. Снимите шланг охлаждающей жидкости с впускного коллектора и основания водяного насоса.

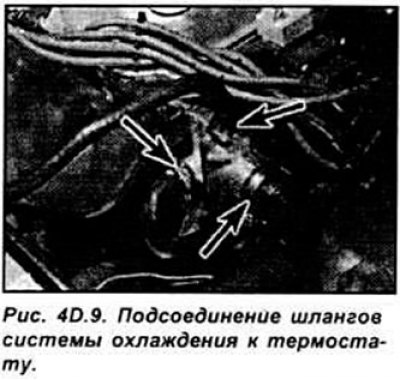

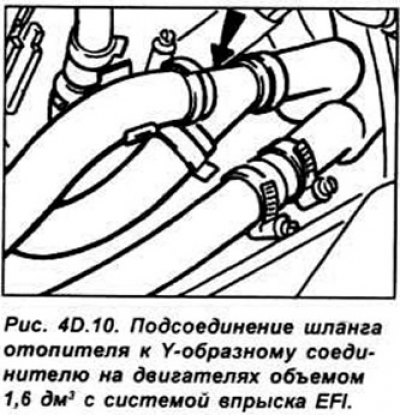

На двигателях рабочим объемом 1.4 дм3 с системой впрыска CFI отсоедините шланг охлаждающей жидкости от насоса На двигателях с системой впрыска EFI и SEFI отсоедините шланг отопителя от Y-образного соединителя (см. рис. 4D.9, 4D.10).
Отсоедините трос акселератора от дросселя. На двигателях с карбюратором снимите подающий топливный шланг с топливного насоса и возвратный шланг с карбюратора.
На двигателях с системой впрыска CFI снимите шланг подачи топлива с инжектора и возвратный топливный шланг, нажимая муфту и освобождая шланг из соединения. На двигателях с системой впрыска EFI и SEFI отвинтите гайку и отделите подающий топливный шланг от топливной магистрали и отсоедините обратную трубку от регулятора давления Заглушите снятые трубопроводы пробками.
Текст предоставил этот ресурс (AutoInstruction)
Снимите шланг усилителя тормозов с впускного коллектора для чего нажмите зажимное кольцо и одновременно извлеките шланг.

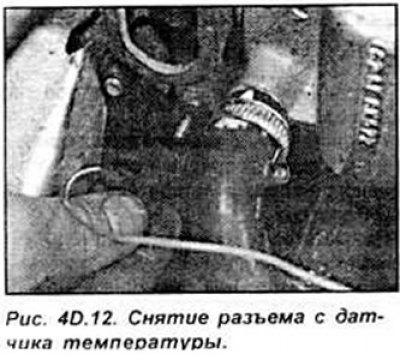

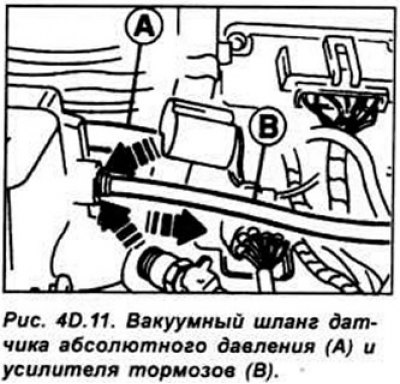

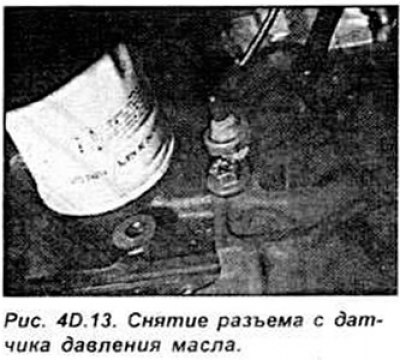

На двигателях с системой впрыска CFI и EFI отсоедините вакуумный шланг от датчика абсолютного давления и шланг соединяющий угольный фильтр и систему впрыска топлива Отсоедините следующие электрические разъемы (см. рис. 4D.12-4D.14):
- датчика температуры охлаждающей жидкости;
- датчика давления масла;
- катушки зажигания;
- датчика температуры двигателя;
- термовыключателя вентилятора радиатора;
- карбюратора;
- заземления радиоприемника;
- выключателя фонаря заднего хода от коробки передач;

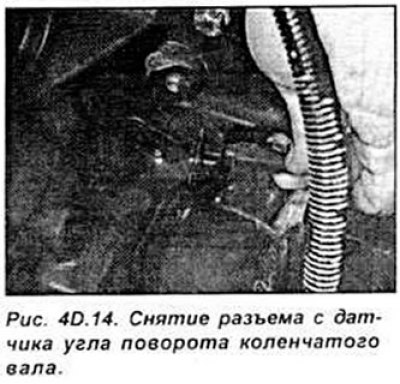

- датчика угла поворота коленчатого вала;
- земляную шину, соединяющую коробку передач и двигатель;
На двигателях с системой впрыска топлива дополнительно снимите разъемы:
- датчика температуры поступающего воздуха;
- датчика скорости автомобиля;
- двигателя управления дроссельной заслонкой (модели CFI);
- датчика положения дроссельной заслонки;
- жгута инжектора;
- клапана регулировки оборотов холостого хода;
Отвинтите болты и отделите подвеску электропроводки и шлангов охлаждающей жидкости над коробкой передач.

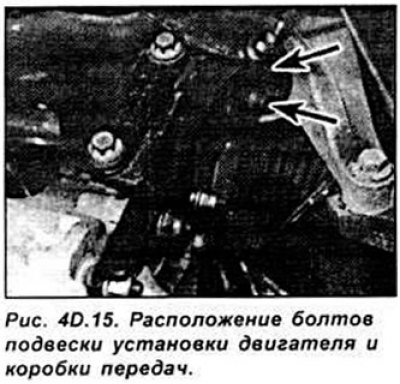

Отсоедините трос привода спидометра от коробки передач. На моделях с механической коробкой передач снимите трос сцепления с отжимного рычага на коробке передач. Отвинтите два болта и отделите подвеску установки двигателя и коробки передач (см. рис. 4D.15).
Поднимите переднюю часть автомобиля и зафиксируйте на подставках или поднимите автомобиль на подъемнике для того, чтобы под автомобилем было достаточно места для извлечения двигателя вместе с коробкой передач. Снимите разъем с датчика кислорода.
Отвинтите три болта крепления и отсоедините от выпускного коллектора приемную выхлопную трубу. Снимите прокладку. Отсоедините приемную выхлопную трубу от остальной части выхлопной системы и удалите ее из-под автомобиля.
Отвинтите 4 гайки и два болта, крепящие переднюю часть жаростойкого щитка к днищу и снимите жаростойкий щиток.
Снимите провода со стартера и генератора. Отвинтите и снимите стартер.
Модели с механической коробкой передач

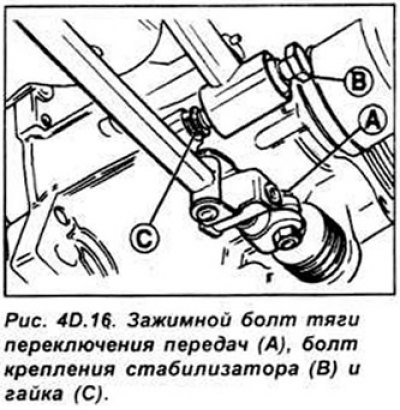

На 4-хступенчатых коробках передач включите 2-ю передачу, на 5-тиступенчатых - 4-ю передачу. Нанесите метки совмещения на тягу переключения передач и вал переключения передач. Отвинтите зажимной болт и снимите тягу переключения передач с вала (см. рис. 4D.16).
Отвинтите болт и отсоедините стабилизатор от коробки передач.
Модели с автоматической коробкой передач
Отключите разъем от датчика блокировки стартера (на картере коробки передач).
Отсоедините трос акселератора от карбюратора или инжектора. Отвинтите две гайки от подвески троса выбора передач, которые соединяют его с рычагом на валу.
Отвинтите соединительные гайки и отсоедините подачу масла от масляного радиатора и возвратные трубки от коробки передач.
Все модели
Отвинтите стопорную гайку и снимите болт TORX, крепящий нижний рычаг подвески.
Снимите шарнирное соединение правой рулевой тяги. Вставьте соответствующий рычаг между картером коробки передач и шарниром приводного вала и, нажав на рычаг, извлеките приводной вал из короб ки передач. Одновременно потяните колесо в сторону от автомобиля. После извлечения приводного вала из коробки передач с помощью проволоки подвесьте приводной вал к рулевой передаче.

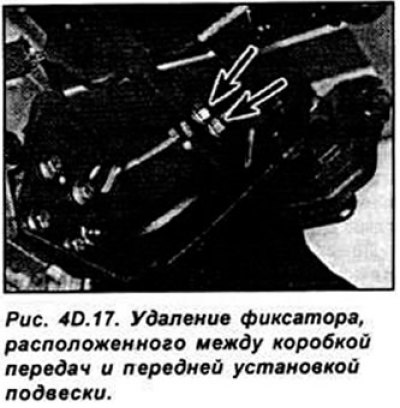

Вставьте в дифференциал вместо извлеченного приводного вала соответствующую пробку для удержания полу-осевой шестерни на месте. Аналогичным образом снимите левый приводной вал из коробки передач Отвинтите болты и удалите фиксатор, расположенный между коробкой передач и передней установкой подвески (см. рис. 40.17).

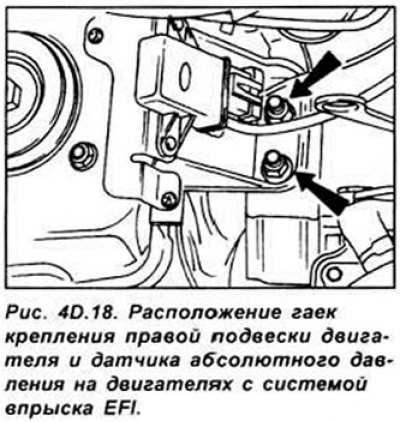

Зацепите двигатель тросами грузоподъемного механизма. Отвинтите два болта крепления передней части коробки передач. Отвинтите три болта и снимите дополнительную крышку приводного ремня из-под шкива коленчатого вала. Отвинтите две гайки и снимите правую подвеску двигателя. На двигателях с системой впрыска EFI снимите датчик абсолютного давления (см. рис. 40.18). Проверьте, что двигатель и коробка передач полностью отсоединены.
Опустите двигатель вместе с коробкой передач вниз моторного отсека. Установите под двигателем тележку, на которой потом можно будет вывести двигатель из-под автомобиля. При опускании и перемещении двигателя соблюдайте осторожность, чтобы не повредить узлы двигателя. Отсоедините коробку передач от двигателя.
Проверьте подвеску установки двигателя и при необходимости замените.
Установка
Установка производится в последовательности, обратной снятию с учетом следующих моментов:
- установите новые стопорные кольца в канавки правого и левого концов приводных валов. Смажьте шлицы валов моторным маслом;
- при подсоединении приемной выхлопной трубы к выпускному коллектору установите новую прокладку;
- поверьте, что жаростойкие щитки правильно установлены и надежно закреплены;
- проверьте, что все земляные шины чистые и надежно закреплены.
- затяните все гайки и болты требуемым моментом;
- установите новый масляный фильтр и заполните двигатель и коробку передач моторным маслом;
- залейте охлаждающую жидкость в систему охлаждения;
