Снятие

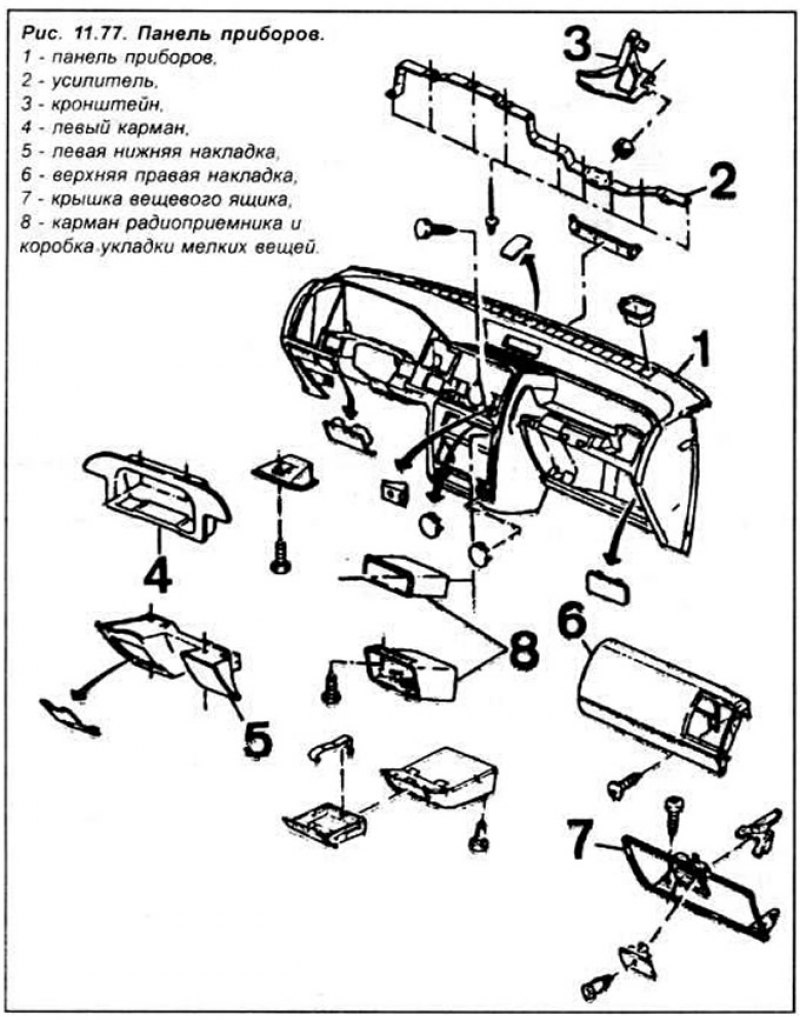

Модели до 1996 года выпуска
Снимите отрицательную клемму с аккумулятора.
Снимите рулевое колесо. Отвинтите 2 верхних и 4 нижних винта и снимите верхние и нижние кожухи рулевой колонки. Обратитесь к соответствующим разделам руководства и снимите следующие, связанные с панелью, узлы:
- многофункциональный переключатель рулевой колонки;
- комбинацию приборов;
- трос управления воздушной заслонкой;
- панель управления отоплением и вентиляцией;
- прикуриватель и пепельницу;
- радиоприемник;
- часы.

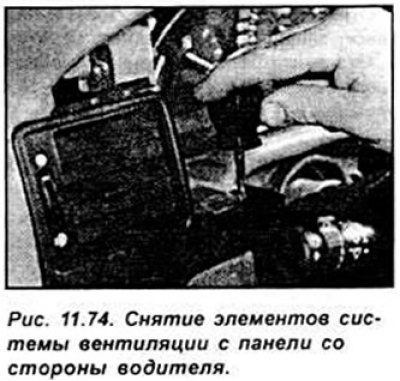

Отвинтите 2 винта и снимите элементы системы вентиляции с панели со стороны водителя (см. рис. 11.74).
Отвинтите 2 винта крепления шарнира крышки вещевого ящика. Отвинтите 2 винта крепления защелки и снимите защелку вещевого ящика. При наличии отсоедините, и снимите подсветку нижней панели со стороны водителя и пассажира.

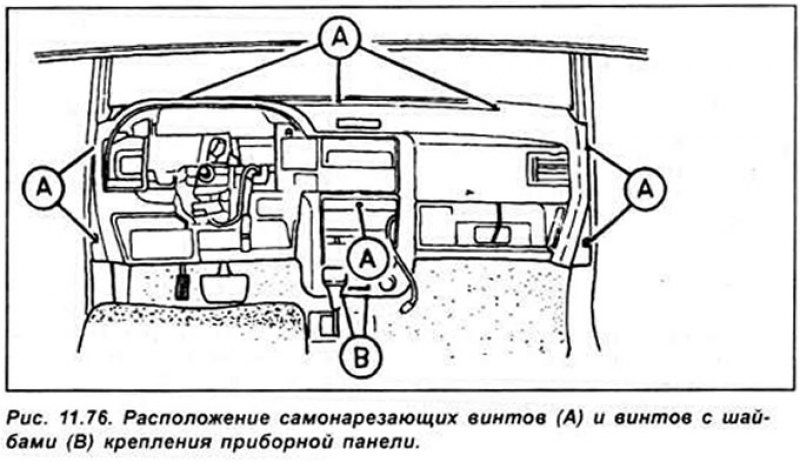

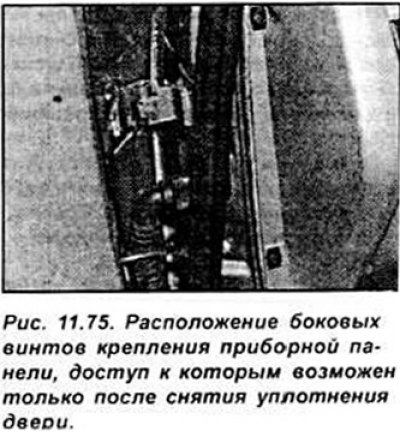

Снимите уплотнение передних дверей около панели приборов. Отвинтите винты крепления приборной панели (см. рис. 11.75, 11.76).
При помощи помощника извлеките панель внутрь салона, отметьте расположение тросов и жгутов проводов, отделите их от панели приборов и извлеките панель.
Модели с 1996 года выпуска
Снимите отрицательную клемму с аккумулятора. Снимите рулевое колесо.
Отвинтите винт и снимите многофункциональный переключатель с рулевой колонки вверх. Снимите с переключателя электрический разъем. Отключите 3 электрических разъема, расположенных в задней части съемной нижней приборной панели. Снимите подсветку нижней панели со стороны водителя и пассажира. Снимите радиоприемник. Снимите внутреннюю боковую переднюю отделку салона, повернув скобу крепления передней части отделки на 90° и освободив заднюю часть отделки из пружинных скоб. Снимите уплотнение дверей около передней панели.
Отвинтите болт крепления шины заземления капота под панелью приборов со стороны водителя. Снимите коробку с плавкими предохранителями в нижней части панели. Отключите 3 электрических разъема от группы реле на верхней части коробки. Отсоедините 2 электрических разъема, смежные с моторным отсеком со стороны водителя.
Отсоедините троса от пульта управления отопителем. Снимите центральный пульт.
С помощью рычага снимите декоративные накладки, закрывающие 3 винта крепления верхней части приборной панели, смежной с ветровым стеклом. Отвинтите 3 винта крепления приборной панели. С помощью рычага снимите декоративную накладку с верхнего края гнезда для радиоприемника и отвинтите винт, расположенный под декоративной накладкой. Отвинтите боковые винты крепления панели приборов и винт, расположенный ниже пепельницы. Отсоедините трос привода спидометра со скобы крепления на перегородке в моторном отсеке.
Переместите рычаг переключения передач назад и извлеките панель внутрь салона. Отсоедините от панели трос привода спидометра и все электрические разъемы. Снимите панель с рулевой колонки и извлеките из автомобиля.
Установка
Установка производится в последовательности, обратной снятию. Проверьте, что все электрические провода и троса правильно расположены и надежно подключены.
После полной установки приборной панели подключите аккумулятор и проверьте работоспособность всех приборов и переключателей.
