Снятие
Передний ремень на моделях хэтчбек с тремя дверями
С помощью рычага снимите декоративную крышку с верхнего крепления переднего ремня безопасности. Отвинтите болт крепления, снимите верхнее крепление ремня и прокладку. Отвинтите болт крепления нижней опоры ремня безопасности. Поверните опору к центру автомобиля и снимите с нее ремень.
Отвинтите болт крепления инерционного барабана ремня и снимите барабан вместе с ремнем.
Передний ремень безопасности на моделях хэтчбек с пятью дверями, седан, комби и фургон

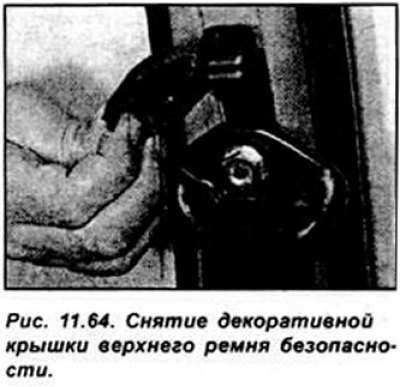

С помощью рычага снимите декоративную накладку верхнего крепления ремня Отвинтите болт крепления и снимите верхнее крепление ремня с прокладки (см. рис. 11.64).
Отвинтите болт крепления нижней ветви ремня безопасности. Снимите отделку центральной стойки, для чего снимите с нее уплотнители дверей и отвинтите 2 винта.
Отвинтите 6 винтов крепления направляющей пластины ремня и снимите ее.

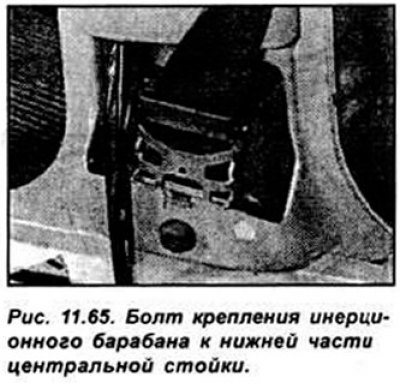

Отвинтите болт и снимите инерционный барабан с центральной стойки (см. рис. 11.65).
Регулятор высоты установки переднего ремня
С помощью рычага снимите декоративную крышку с верхнего крепления ремня безопасности. Отвинтите болт и снимите верхнее крепление ремня с прокладкой.
Снимите внутреннюю отделку центральной стойки, для чего снимите уплотнения дверей и отвинтите 2 винта.

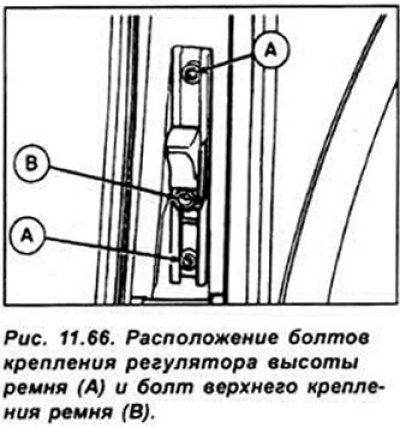

Отвинтите винты и снимите регулятор высоты ремня (см. рис. 11.66).
Замок переднего ремня безопасности
Снимите соответствующее переднее сидение.
Отвинтите 1 болт и снимите замок ремня.
Задний ремень безопасности на моделях хэтчбек с тремя дверями
С помощью рычага снимите декоративную крышку верхнего крепления ремня безопасности. Отвинтите болт верхнего крепления ремня и снимите крепление с прокладкой.
Отвинтите болт крепления скобы нижнего крепления ремня, поверните скобу к центру автомобиля и снимите с нее ремень.

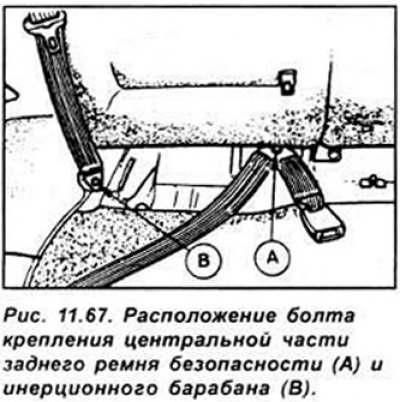

Поднимите подушку заднего сидения и отвинтите центральный болт крепления ремня безопасности (см. рис. 11.67).
Отвинтите болт нижнего крепления заднего ремня безопасности.
Отвинтите болт верхнего крепления заднего ремня безопасности и снимите крепление с прокладкой с задней стойки.
Наклоните спинку заднего сидения вниз и отвинтите 2 винта Тогх. крепящие спинку.
Снимите внутреннюю отделку центральной стойки, для чего снимите дверные уплотнения и отвинтите 2 винта.
Снимите элементы задней отделки салона.
Снимите внутреннюю отделку задней стойки.
Отвинтите 3 болта Тогх и снимите защелки спинки заднего сидения.
Отвинтите болт крепления инерционного барабана и снимите его вместе с ремнем.
Задний ремень безопасности на моделях хэтчбек с пятью дверями.
Снимите подушку заднего сидения, отвинтите болты и снимите центральное крепление ремня безопасности.
Отвинтите болт нижнего крепления ремня.

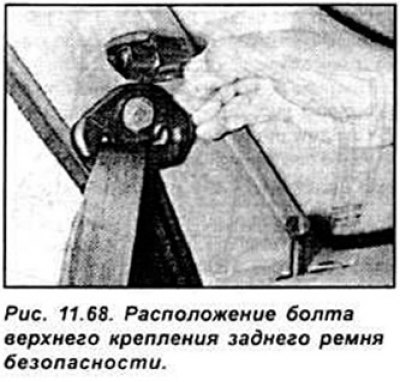

Отвинтите болт верхнего крепления ремня к задней стойке и снимите верхнее крепление с прокладкой (см. рис. 11.68).
Наклоните спинку заднего сидения вниз и отвинтите 2 винта Тогх, крепящие защелку спинки.
Снимите внутреннюю отделку задней стойки.
Отвинтите 3 болта Тогх и снимите защелку спинки заднего сидения.
Отвинтите болт крепления инерционного барабана и снимите его вместе с ремнем.
Ремень безопасности заднего сидения на моделях седан.
Снимите подушку заднего сидения, отвинтите болты и снимите центральное крепление ремня безопасности. Отвинтите болт нижнего крепления ремня.
Отвинтите болт верхнего крепления ремня на задней стойке.
Наклоните спинку заднего сидения вниз и снимите внутреннюю отделку задней стойки. Отвинтите гайку и снимите кнопку защелки спинки заднего сидения.
Отвинтите 2 винта Тогх и снимите защелку спинки заднего сидения. Отвинтите 3 болта Тогх и снимите подвеску защелки спинки заднего сидения. Отвинтите болт крепления инерционного барабана и снимите его вместе с ремнем.
Ремень безопасности заднего сидения на моделях комби.
Снимите подушку заднего сидения и отвинтите болты центрального крепления ремня безопасности. Отвинтите болт нижнего крепления ремня.
Отвинтите болт верхнего крепления ремня к задней стойке и снимите верхнее крепление с прокладкой. Наклоните спинку заднего сидения вперед и отвинтите 2 винта Тогх крепления защелки спинки заднего сидения. Снимите внутреннюю отделку двух задних стоек и боковую отделку багажника.

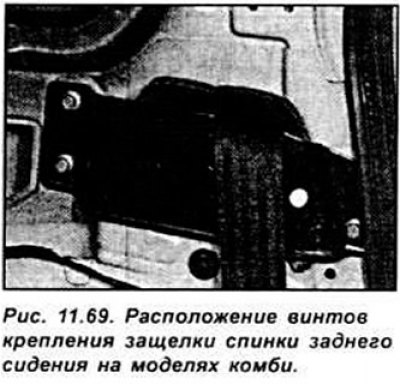

Отвинтите 3 винта Тогх и снимите установку защелки спинки (см. рис. 11.69).

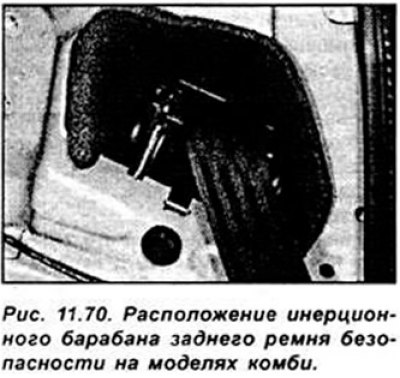

Отвинтите болт крепления инерционного барабана и снимите барабан вместе с ремнем (см. рис. 11.70).
Установка
Установка производится в последовательности, обратной снятию. Затяните все болты крепления ремней безопасности требуемым моментом и проверьте их работоспособность.
