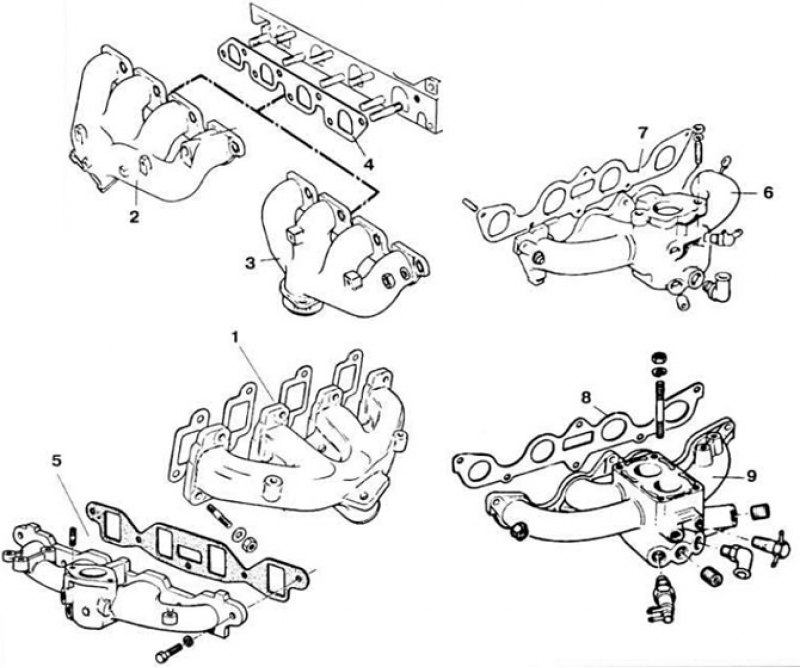

Рис. 2.118. Впускные трубопроводы и выпускные коллекторы. 1 - выпускной коллектор двигателя модели GLA: 2 - выпускной коллектор пвигателей моделей GMA и GPA; 3 - выпускной коллектор двигателей моделей JPA, LPA, LUA; 4 - прокладка коллектора; 5 - впускной трубопровод двигателя модели GLA; 6 - впускной трубопровод двигателей всех моделей, кроме GLA и LUA; 7 - прокладка впускного трубопровода двигателей всех моделей, кроме GLA и LUA; 8 - прокладка впускного трубопровода двигателя модели LUA; 9 - впускной трубопровод двигателя модели LUA.

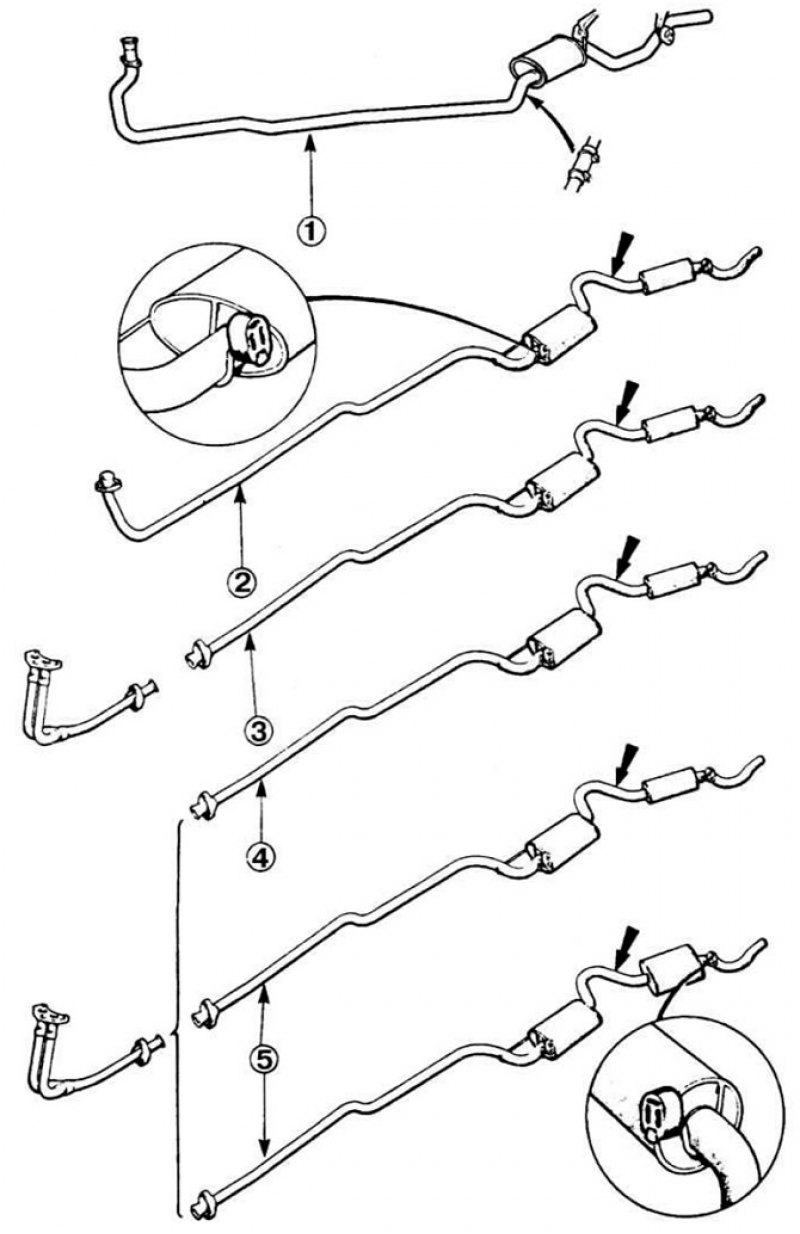

Рис. 2.119. Система выпуска отработавших газов. 1 - двигателя модели GLA (стрелкой указана муфта, устанавливаемая после замены глушителя); 2 - двигателей моделей GMA и GPA; 3 - двигателя модели JPA; 4 - двигателя модели LPA; 5 - двигателя модели LUA. Стрелкой указано колено, заменяемое при ремонте.
