Снятие
Открыть капот моторного отсека.

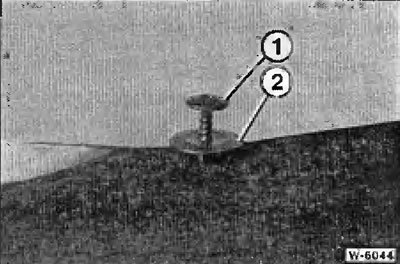

Отпустить и откинуть вверх нижнюю часть облицовки капота. Для этого вывернуть из зажимов -2- пластмассовые винты -1-, затем отжать зажимы отверткой.

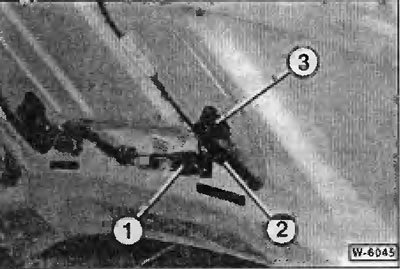

Разъединить штекерный разъем -1-.
Отсоединить шланг -2- подвода омывающей жидкости.
Вжать фиксирующий выступ и через отверстие в капоте вытащить форсунку стеклоомывателя -3-.
Установка
Вставить через отверстие в капоте форсунку стеклоомывателя и зафиксировать ее.
Подсоединить шланг подвода омывающей жидкости.
Соединить штекерный разъем.
Установить облицовку капота, вжать зажимы и ввернуть пластмассовые винты.
Регулировка
Оригинал найдёте на этом ресурсе: Autoinstruction.ru

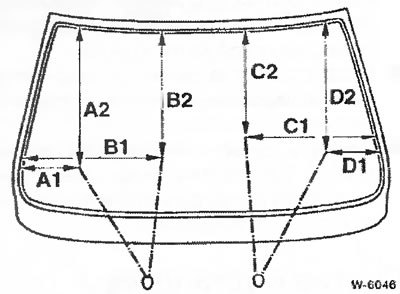

Точки встречи струй омывающей жидкости с ветровым стеклом в соответствии с указанными размерами обозначить клейкой лентой или фломастером и включить систему омывания. Струи жидкости должны попадать в центры полай, в противном случае форсунки необходимо регулировать.
Размеры для регулировки форсунок: А1 = 226 мм, А2 = 540 мм, В1 = 530 мм, В2 = 506 мм, C1 = 460 мм, С2 = 450 мм, D1 =210 мм, D2 = 505 мм.

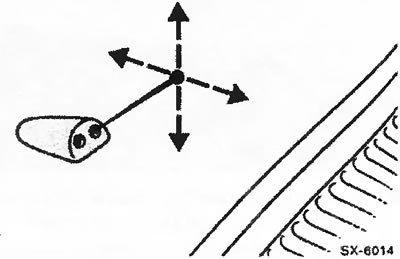

Направления струй форсунок можно при необходимости корректировать иглой или подходящим штифтом. На СТО для этого используют приспособление HAZET 4В50-1. Приспособление состоит из телескопического стержня с вставляемой в отверстие форсунки иглой. Вытянутый телескопический стержень показывает направление струи форсунки точнее, чем обычная спица.
