Снятие
Снять внутреннюю облицовку двери.
Снять пенопластовую облицовку верхней части двери.
Окно должно быть закрыто.
Рисунок W — 48116. Наружная ручка двери / цилиндр замка: 1. Ручка двери; 2. Дополнительные детали цилиндра замка; 3. Цилиндр замка
Отсоединить соединительную тягу от замка двери. Для этого отклонить в сторону пластмассовую накладку замка -стрелка-. После этого вытащить крюк тяги их рычага.
Узкой отверткой отделить накладку -стрелка-.
Через освободившееся отверстие в двери прижать отверткой ригель. При этом освобождается облицовка ручки двери, которая может быть снята. На рисунке показан ригель при снятой ручке двери.
Внимание: При установке для вытаскивания требуется подходящий крючок.
Отвернуть левый болт и правую гайку (с помощью инструмента BMW 512070). Гайку также можно осторожно отвернуть с помощью молотка и выколотки.
Внимание: Не поцарапать краску, обклеить окружающую поверхность липкой лентой. Поврежденную гайку заменять.
Отсоединить все разъемы замка двери.
Указание: При установке разъемы невозможно перепутать, так как подходят друг к другу только соответствующие разъемы.
Вытащить ручку двери из выреза двери внутрь и отсоединить разъем системы замков с центральным управлением.
Снятие цилиндра замка

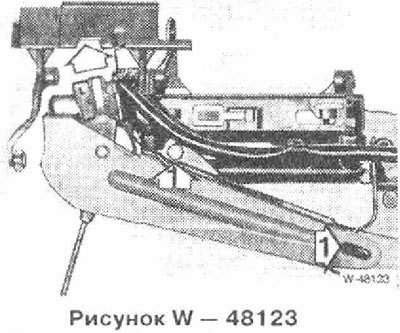

Отвернуть болты 1 и снять накладку, а также привод системы замков с центральным управлением.
Вытащить микровыключатель системы замков с центральным управлением со скобой.
(Первоисточник расположен на портале: autoinstruction.ru)
Указание: Микровыключатель имеет маркировку в зависимости от того, на какой двери он установлен: L = левый, R = правый.
Вставить ключ в цилиндр замка и сторожно вытолкнуть вниз штифт с прорезью -стрелка-.
Внимание: При отсутствии достаточного опыта посетить станцию обслуживания.
Сжать цилиндр замка и вытащить кулачковую втулку и пружину При установке все детали собрать на тех же местах.
Снять запорные тяги в комплекте. Осторожно вытащить наружу цилиндр замка.
Внимание: Если сухари тяжело перемещаются. посетить станцию обслуживания. По старым ключам на станции обслуживания могут с использованием ремонтного комплекта цилиндра собрать новый цилиндр замка, пригодный для Вашего автомобиля. В ремонтном комплекте также содержится смазка для сухарей.
Установка
Собрать ручку двери и цилиндр замка. Установить элементы системы замков с центральным управлением.
Вставить сборку и подсоединить все разъемы.
Привернуть ручку двери болтом и гайкой.
Подсоединить к замку соединительную тягу и зафиксировать ее. Поворотную защелку установить в положение "закрыто" и ключ в цилиндре замка также повернуть в положение "закрыто".
Проверить все функции закрывания.
Поставить снаружи облицовку ручки двери и через отверстие в двери над замком подходящим крюком (например. BMW 513140 или HAZET 2184-2) вытащить ригель -стрелка-. При этом облицовка ручки двери фиксируется. На рисунке показан ригель при снятой ручке двери.
Поставить накладку.
Установить уплотнение и облицовку двери.
