Снятие
Вывернуть болты 1 на нижнем краю облицовки двери задка.
Оттянуть немного облицовку снизу.

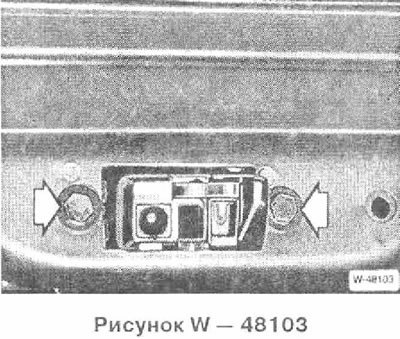

Отвернуть 2 болта крепления замка и подвинуть замок внутрь.
Отсоединить разъем. Отсоединить от замка соединительную тягу.
Вытащить замок в сторону.
Снятие цилиндра замка
Разъединить разъем, сжав при этом язычки фиксатора.
Отсоединить от цилиндра замка две тяги, нажимая для этого в направлении стрелок.
Отвернуть болты 1, снять цилиндр внутрь.
Если требуется, отвернуть 2 болта крепления исполнительного мотора системы замков с центральным управлением и вытащить мотор.
Установка
Вставить цилиндр замка и закрепить его 2 болтами. Соединить разъем.
Информация скопирована с сайта www.autoinstruction.ru
Закрепить замок 2 болтами.
На автомобилях с системой замков с центральным управлением: Подсоединить к исполнительному соединительную тягу с замком и поело этого вставить ее в цилиндр замка. Для этого повернуть пластмассовый зажим так, чтобы вырез находился снизу. После этого вставить соединительную тягу.
Проверить функционирование замка и системы замков с центральным управлением.
Указание: Люфт тяг может быть скомпенсирован поворотом сферической чашки на тяге 7 или перемещением исполнительного мотора в отверстиях крепления (Рисунок W — 48102).
Установить облицовку багажного отсека.
Если требуется, произвести подгонку замка двери задка.
Рисунок W — 48102: 1. Резиновая пробка; 2. Ключ; 3. Цилиндр замка; 4. Замок; 5. Запорная скоба; 6. Соединительная тяга; 7. Соединительная тяга; 8. Болт; 9. Упорный буфер; 10. Исполнительный мотор системы замков с центральным управлением; 11. Болт; 12. Кронштейн; 13. Тяга; 14. Фиксатор тяг; 15. Вставная гайка; 16. Прокладочная шайба; 17. Винт-саморез; 18. Защитный колпачок; 19. Прокладка; 20. Нажимная кнопка
