Снятие
Снимите вещевую полку и вещевой ящик.
Отсоедините провод от минусовой клеммы аккумуляторной батареи.
Поставьте переключатель управления краном отопителя в положение «Warm» («Тепло»).
Слейте частично жидкость из системы охлаждения двигателя и отсоедините подводящий и отводящий шланги радиатора отопителя.
Снимите пластину вместе с уплотнителем из губчатой резины.
Снимите центральную накладку в нижней части панели приборов.
Отсоедините проводку управления отопителем от приборной доски.

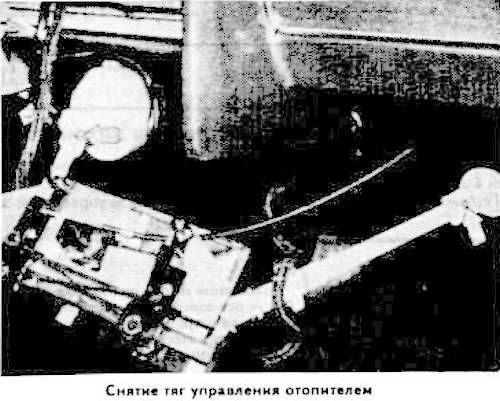

С помощью щипцов нажмите на предохранительные штифты и отсоедините штоки управления от шарниров.
Отсоедините колодку управления отопителем.
Выньте пробки крепления и снимите накладку.
Снимите центральный щиток в верхней части панели приборов, выньте соединитель.
Снимите колодку и отсоедините от нее провод № 7.
Отверните винт и приподнимите скобу кронштейна.
Отверните винты крепления и снимите верхнюю перегородку (в моторном отсеке).
Отверните гайки, снимите кольцевую пружину, шайбу и прокладку из губчатой резины.
Снимите отопитель с тросами управления движением вправо.
Установка
Установка ведется в порядке, обратном снятию, с учетом следующего:
- замените пластиковые пробки крепления новыми;
- поставьте в крайнее левое положение переключатель управления отопителем, ручки управления гидравлическим клапаном и распределителям воздуха;
- соедините штоки управления с шарнирами;
- сильно прижмите накладку панели приборов к перегородке со шлангами. Закрепите ее затяжкой крепления шлангов;
- заправьте жидкостью систему охлаждения двигателя и удалите из нее воздух.
