Генератор работает от коленчатого вала через клиново-ременную передачу. При этом ротор вращается в стационарной обмотке статора с примерно удвоенной по отношению к двигателю скоростью.
Ток протекает по обмотке возбуждения через угольные щетки и контактные кольца. При этом образуется магнитное поле.
Положение магнитного поля по отношению к обмотке статора постоянно изменяется, в соответствии с вращением ротора. Благодаря этому производится переменный ток.
Но аккумулятор может заряжаться только постоянным током, поэтому выпрямитель на диодной плате преобразует переменный ток в постоянный. Регулятор напряжения изменяет значение тока заряда путем включения и отключения обмотки возбуждения, в соответствии со степенью заряженности аккумулятора. Одновременно регулятор напряжения поддерживает постоянное значение рабочего напряжения на уровне около 14 вольт независимо от числа оборотов.

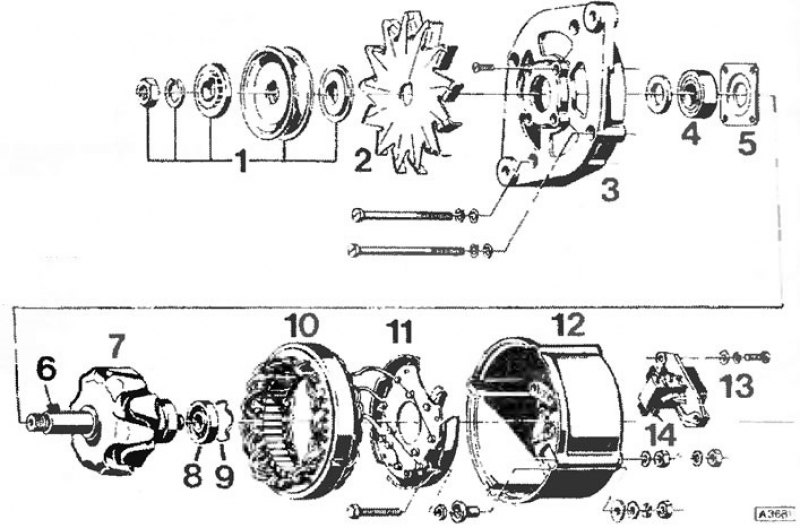

Рисунок А-3681: 1 - Ременной шкив; 2 - Крыльчатка вентилятора; 3 - Передняя часть корпуса; 4 - Приводной подшипник; 5 - Крышка; 6 - Шпонка; 7 - Ротор; 8 - Радиальный шарикоподшипник задний; 9 - Кольцевая пружина; 10 - Статор; 11 - Плата диодов; 12 - Задняя часть корпуса; 13 - Регулятор напряжения; 14 - Комплект угольных щеток
