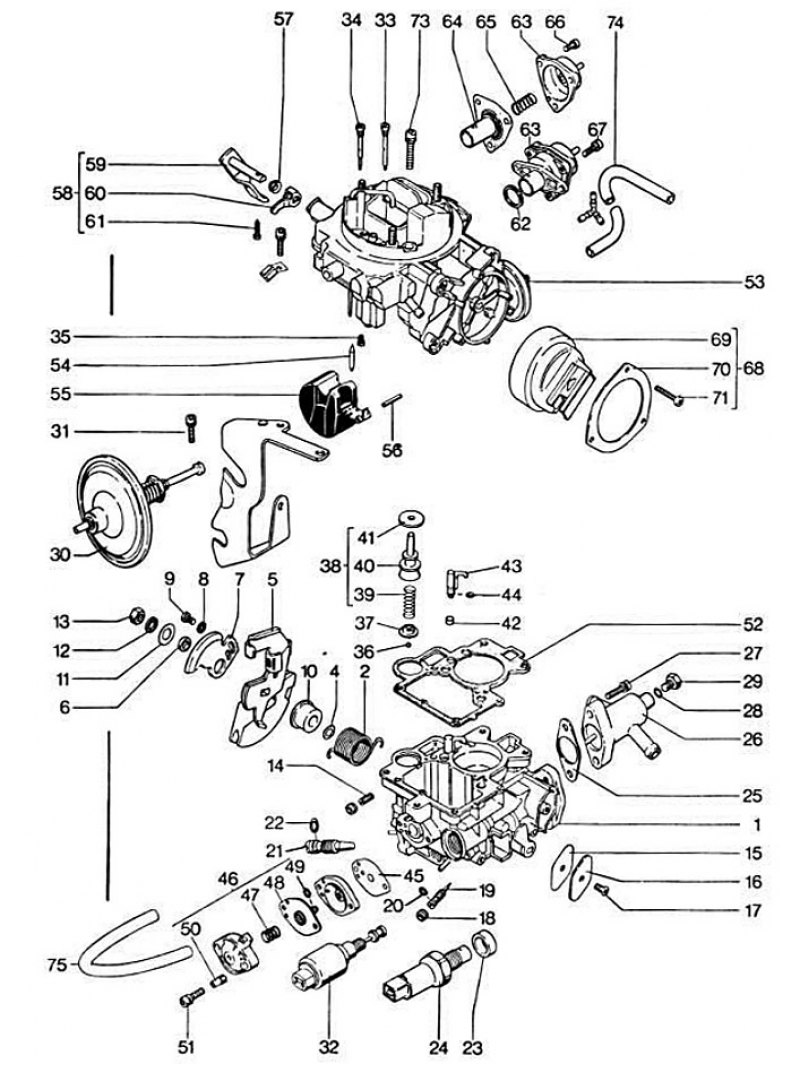

Основные детали карбюратора Solex 1B2: 1 - корпус карбюратора; 2 - возвратная пружина; 14 - упорный винт дроссельной заслонки; 16 - лючок актюатора вспомогательного пускового устройства; 18 - заглушка регулировочного винта качества (состава) смеси; 19 - регулировочный винт качества (состава) смеси; 20 - уплотнительная прокладка; 21 - регулировочный винт холостого хода; 22 - уплотнительная прокладка; 24 - корректор качественного состава смеси вспомогательного пускового устройства; 26 - актюатор вспомогательного пускового устройства; 30 - пневмопривод дроссельной заслонки; 32 - электромагнитный запорный клапан; 33 - воздушный и топливный жиклеры основной системы холостого хода; 34 - воздушный и топливный жиклеры вспомогательной системы холостого хода; 35 - главный топливный жиклер; 36-41 - детали ускорительного насоса; 43 - распылитель ускорительного насоса; 54 - игольчатый клапан; 55 - поплавок; 58 - детали привода ускорительного насоса; 62-67 - детали корпуса пускового устройства; 68 - крышка пускового устройства.
Регулировка пускового зазора воздушной заслонки
См. соответствующий параграф в подразделе «Карбюратор Solex «Зенит» 2В4»).
Внимание. Пусковой зазор воздушной заслонки карбюраторе IB2 равен 4,5 мм.
