Зазор измеряют щупом на холодном двигателе (при температуре +20°С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,05 мм.
Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й — впускные.
Порядок регулировки зазоров не имеет значения.
Вам потребуются: приспособление для регулировки зазоров в приводе клапанов, набор щупов для проверки зазоров, регулировочные шайбы.
1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).
2. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиву распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50° — кулачки распределительного вала повернутся от толкателей.
Предупреждение! Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).
Полезные советы: Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше IV) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности перемещать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

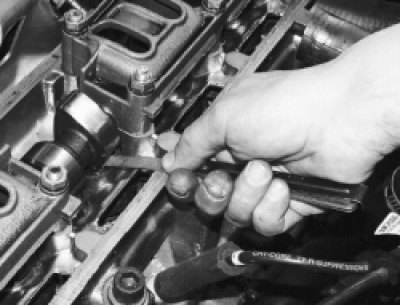

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых отличаются от номинального. Запишите измеренные зазоры.

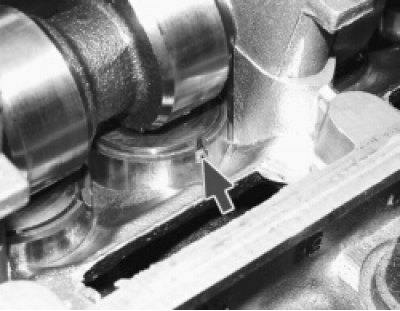

4. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).

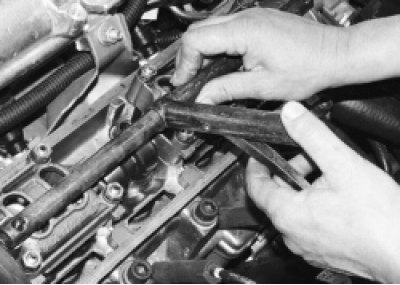

5. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.

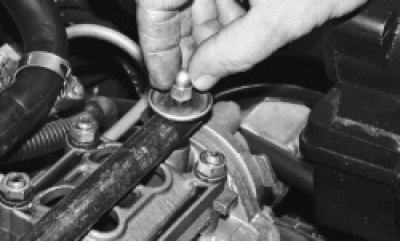

6. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

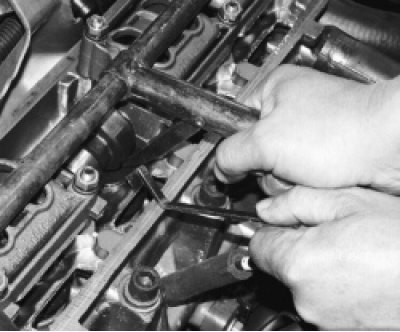

7. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…

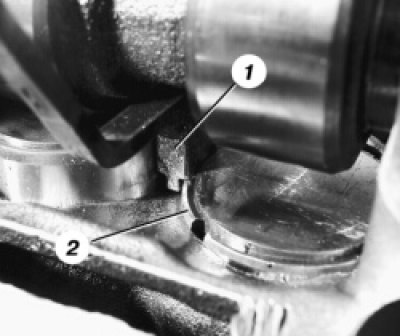

8. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.

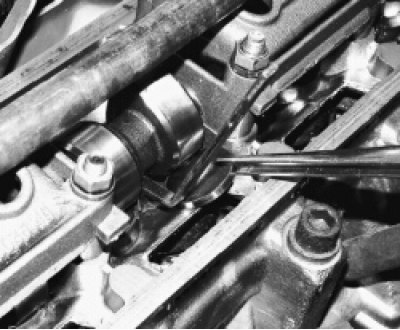

9. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.

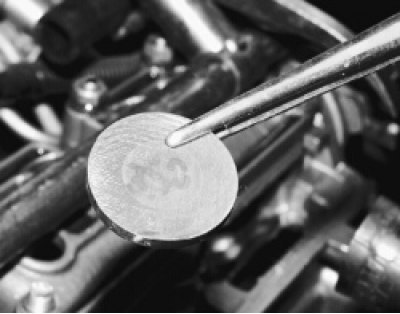

10. Запишите толщину регулировочной шайбы — она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.
11. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) Н = В+А-С, где
А — значение измеренного зазора;
В — толщина старой шайбы;
С — номинальный зазор;
Н — толщина новой шайбы.
Например (для впускного клапана):
А=0,26 мм, В=3,75 мм, С=0,2 мм, тогда Н=3,75+0,26-0,2=3,81 мм.
В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.
12. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.
13. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.
14. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.

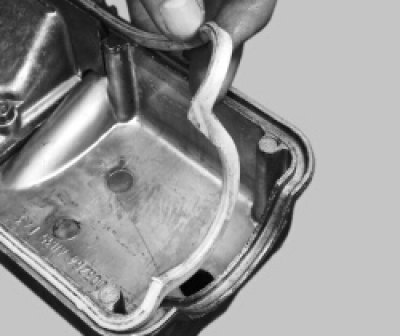

15. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее.
16. Установите снятые детали в порядке, обратном снятию.
