Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Тогх», отвертка.
Предупреждение! Прокладка головки блока однократного использования, поэтому при каждом снятии головки блока необходимо заменять прокладку.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
4. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления в системе питания».
5. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы».
6. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

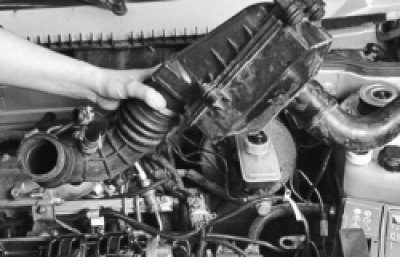

7. Отсоедините колодку жгута проводов от датчика массового расхода воздуха, ослабьте хомут крепления воздухоподводящего патрубка к дроссельному узлу и снимите с дроссельного узла патрубок с корпусом воздушного фильтра и воздухозаборным шлангом (см. «Снятие и установка воздушного фильтра»).

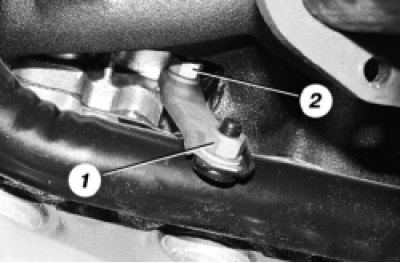

8. Отверните гайку 1 крепления кронштейна подводящей трубы водяного насоса. Ослабьте затяжку гайки 2 крепления кронштейна подводящей трубы к выпускному коллектору.

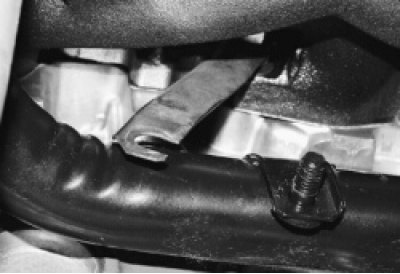

9. Отведите кронштейн в сторону.

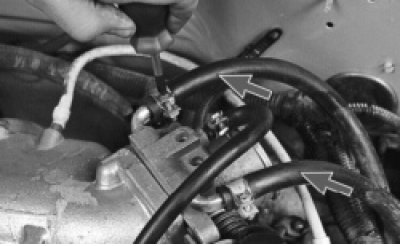

10. Ослабте хомуты.

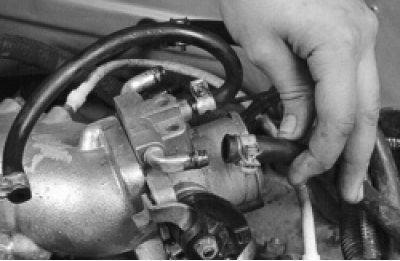

11. …и отсоедините подводящий и отводящий шланги системы охлаждения от дроссельного узла.

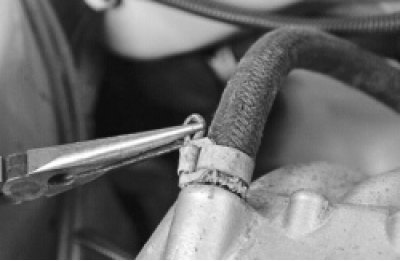

12. Ослабьте хомут крепления шланга вакуумного усилителя тормозов к штуцеру на ресивере…

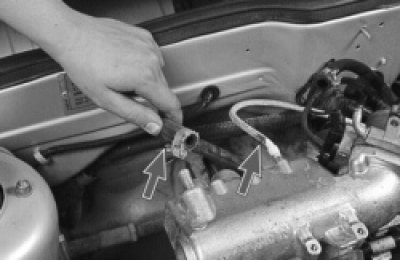

13. …и снимите шланг.

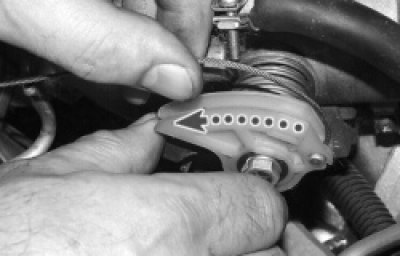

14. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

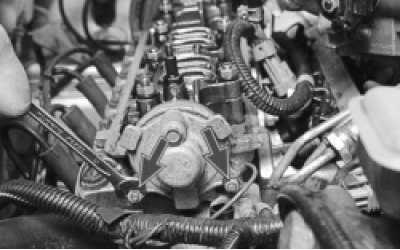

15. Отверните две гайки крепления наконечников «массовых» проводов к задней крышке головки блока…

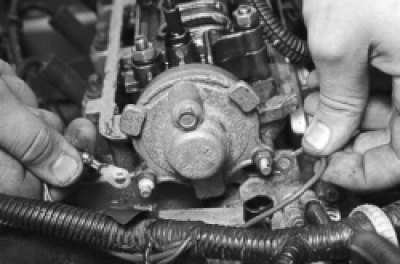

16. …и снимите провода со шпилек.

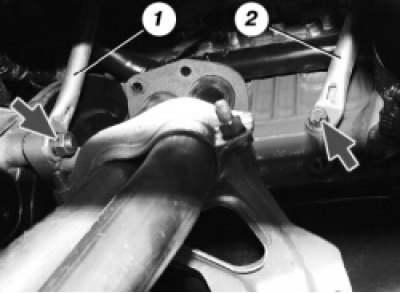

17. Отверните гайку нижнего крепления распорки 1 и выверните болт нижнего крепления распорки 2…

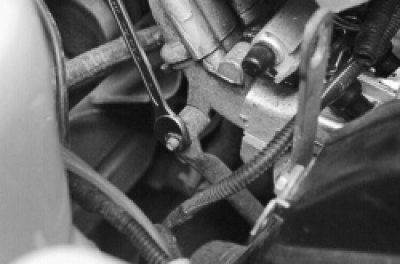

18. …отверните гайки верхних креплений распорок впускного коллектора с правой…

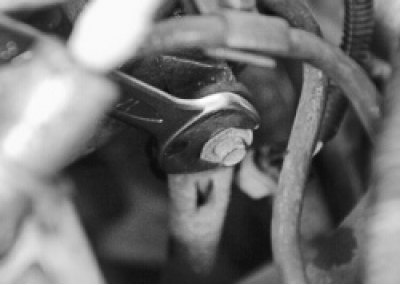

19. …и с левой стороны, снимите распорки.

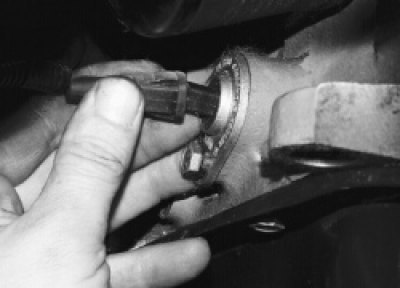

20, Отсоедините колодки жгутов проводов от датчиков уровня масла в картере двигателя…

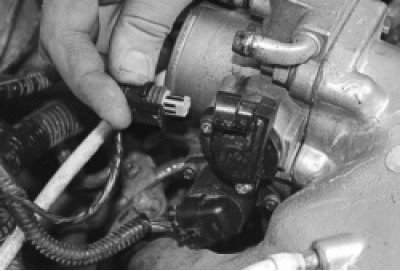

21. …от датчика положения дроссельной заслонки…

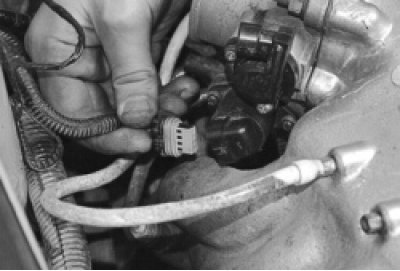

22. …от регулятора холостого хода…

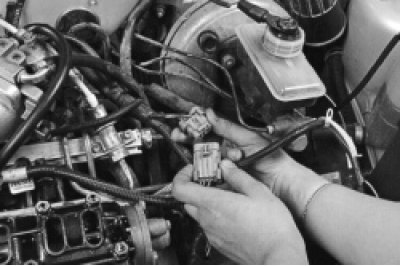

23. …от жгута проводов форсунок…

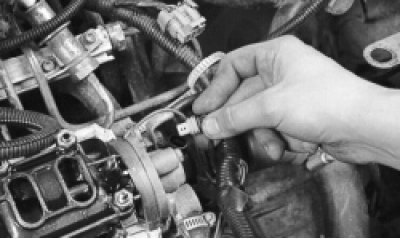

24. …от датчика температуры охлаждающей жидкости…

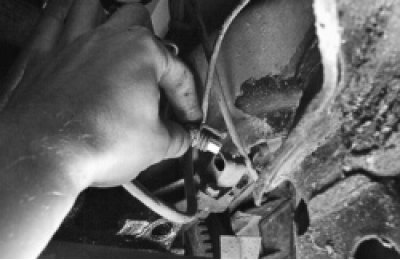

25. …от датчика положения коленчатого вала и датчика детонации.

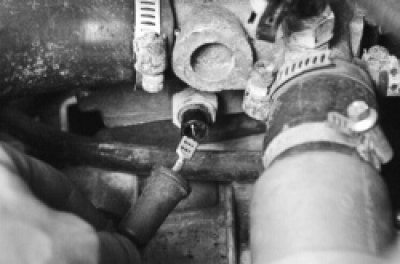

26. Отсоедините колодки проводов от датчика указателя температуры охлаждающей жидкости…

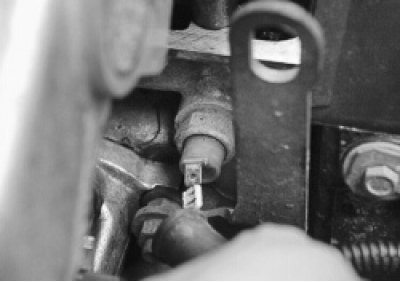

27. …и от датчика давления масла.

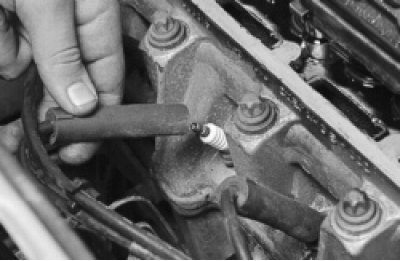

28. Отсоедините наконечники высоковольтных проводов от свечей зажигания.

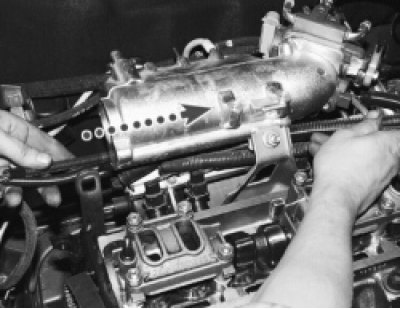

29. Вытяните жгут проводов из-под ресивера.

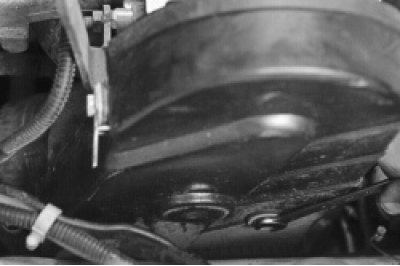

30. Выверните три винта крепления передней крышки ремня привода распределительного вала, снимите крышку…

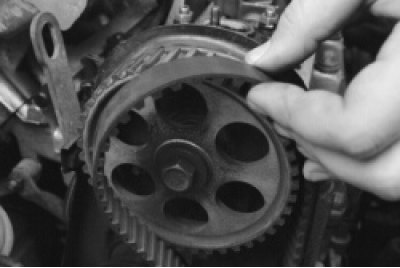

31. …и ремень (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).
Предупреждение! Запрещается поворачивать коленчатый и распределительный валы до установки ремня при вода распределительного вала.

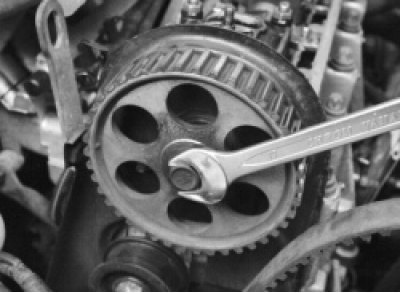

32. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, выверните болт крепления шкива к распределительному валу…

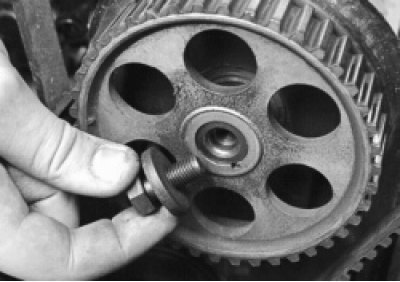

33. …и снимите болт вместе с шайбой.

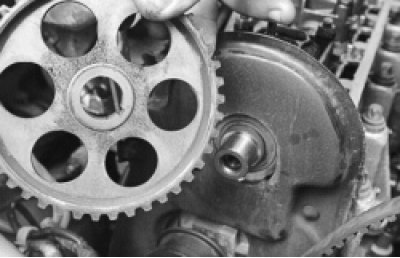

34. Снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
Примечание. Если шпонка сидит неплотно в пазу носка распределительного вала, выньте ее, чтобы не потерять.

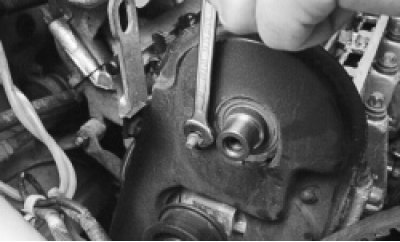

35. Отверните гайку крепления задней крышки привода распределительного вала в верхней части головки блока.
36. Выверните четыре болта (тремя из них также закреплен водяной насос) и снимите заднюю крышку (см. «Ремонт двигателя (разборка, дефектовка, сборка)»).

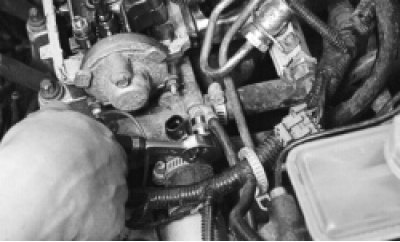

37. Отверните гайку крепления «массового» провода…

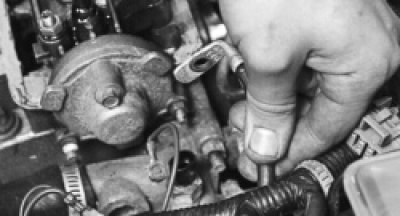

38. …и снимите провод со шпильки крепления выпускного патрубка системы охлаждения к головке блока цилиндров.

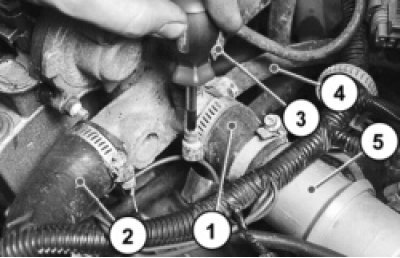

39. Ослабьте хомуты и снимите с выпускного патрубка подводящий патрубок радиатора 2, подводящие шланги дроссельного узла 4 и отопителя 3, отсоедините термостат 5 вместе со шлангом 1.

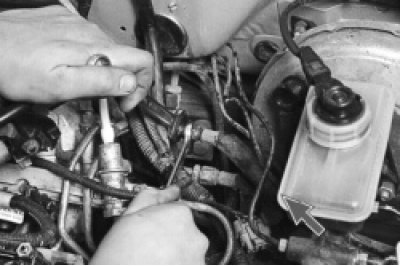

40. Отверните гайки крепления и отсоедините шланги подачи и слива топлива от топливных трубок, удерживая шланги от проворачивания вторым ключом.
41. Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца.
После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените.

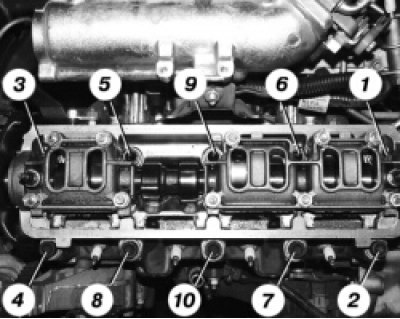

42. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки, выньте их вместе с шайбами и снимите головку.
Примечание. Выворачивать болты крепления головки блока цилиндров необходимо специальной торцовой головкой «Тогх».
Предупреждение! Не забивайте между головкой и блоком цилиндров отвертку или другие инструменты.
Полезный совет. Чтобы оторвать головку блока от прокладки, вставьте отвертку под выпускной коллектор. Используя ее как рычаг, приподнимите головку.

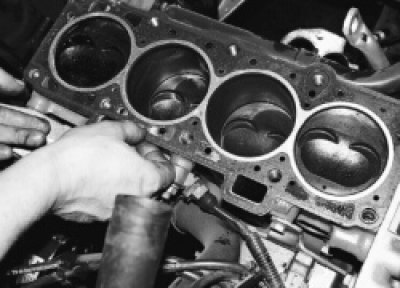

43. Снимите прокладку головки блока.
Примечание. Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.
44. Очистите привалочные поверхности (они должны быть сухими и чистыми) головки блока и блока цилиндров и удалите масло из резьбовых отверстий в блоке под болты крепления головки.

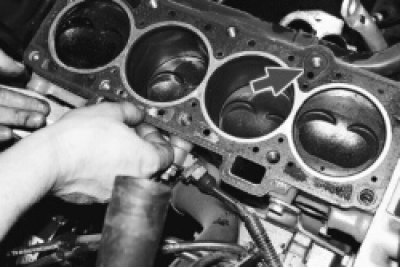

45. Установите на блок новую прокладку головки (прокладка должна быть сухой и чистой) по установочным втулкам так, чтобы отверстие для прохода масла в прокладке (с медной окантовкой) находилось между 3-м и 4-м цилиндрами.

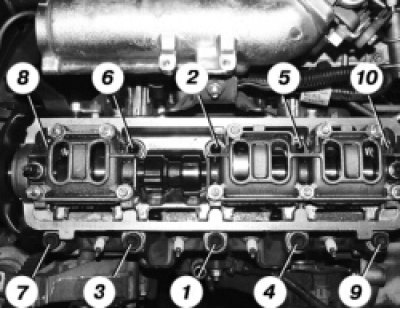

46. Установите головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки в указанной последовательности в четыре этапа:
1 — моментом 20 Н-м (2 кгс-м);
2 — моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м);
3 — доверните болты на 90°;
4 — окончательно доверните болты на 90°.

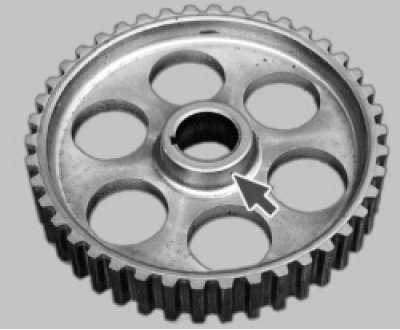

47. Установите на головку блока детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите шкив распределительного вала выступающей частью ступицы к двигателю.
Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»). Отрегулируйте натяжение ремня привода распределительного вала (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).
