На автомобиле с карбюраторным двигателем снимаем кожух вентилятора (см. Снятие кожуха вентилятора карбюраторного двигателя). На фото капот снят для наглядности.

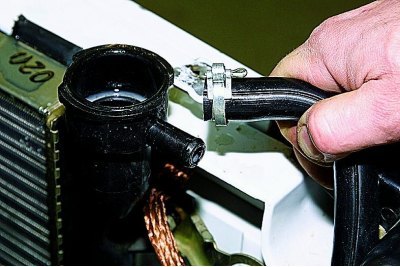

Ослабив хомут, отсоединяем от радиатора шланг расширительного бачка.
Ослабляем хомуты отводящего и подводящего шлангов радиатора.

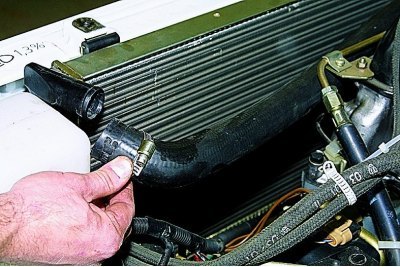

Снимаем отводящий...
...и подводящий шланги.
На автомобиле с впрысковым двигателем приподнимаем и отводим в сторону бачок омывателя ветрового стекла.

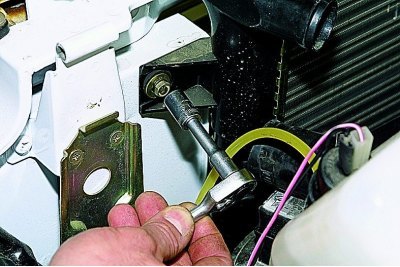

Головкой «на 10» отворачиваем болты...

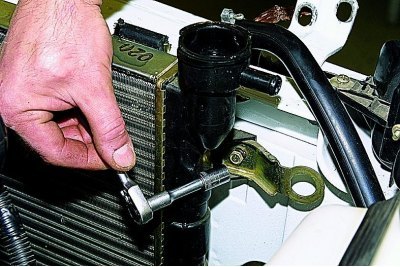

...левого...

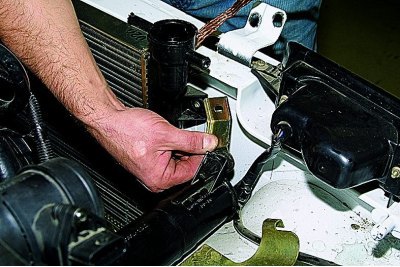

...и правого крепления радиатора.
Отводим кронштейн заборника воздуха.

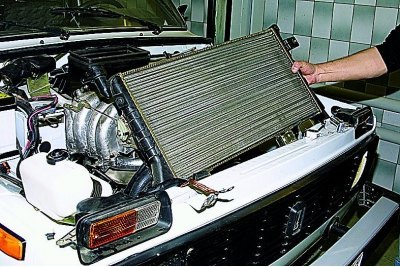

Наклонив радиатор к двигателю,...
...вынимаем его.

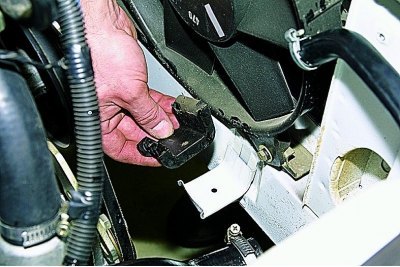

На фото 6 корпус воздушного фильтра с заборником воздуха (впрыскового двигателя) сняты для наглядности.
Радиатор опирается на кронштейн через резиновые подушки.
За радиатором расположен либо направляющий кожух радиатора (на автомобиле с карбюраторным двигателем), либо электровентиляторы (на автомобиле с впрысковым двигателем).
