Для доступа к предохранителям и диагностическому разъему системы управления двигателем…

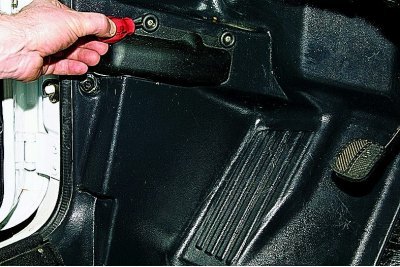

…крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

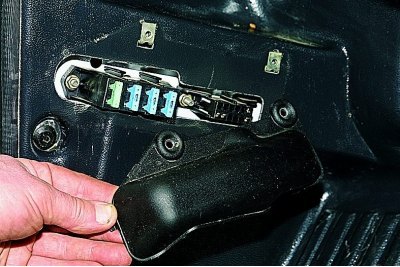

Снимаем кожух.

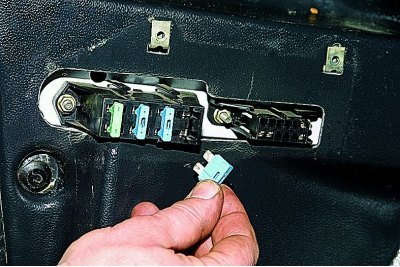

Извлекаем предохранитель.
Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.
Для снятия блока предохранителей…

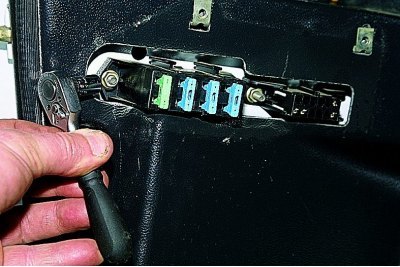

…головкой «на 8» отворачиваем две гайки крепления блока…

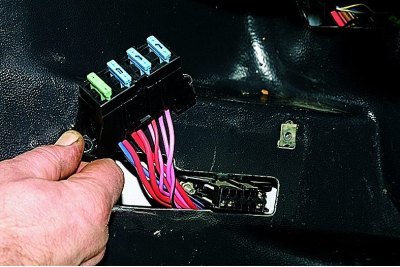

...и снимаем его.
Устанавливаем блок предохранителей в обратной последовательности.

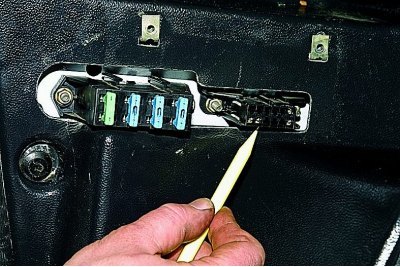

Рядом с блоком предохранителей находится диагностический разъем.
