Разборка
Для разборки насоса:
- отсоедините корпус 5 (рис. 2-62) насоса от крышки 3;

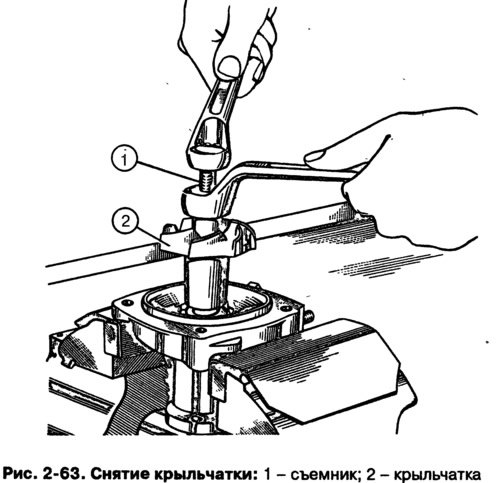

- закрепите крышку в тисках, используя прокладки, и снимите крыльчатку 2 (рис. 2-63) с валика съемником А.40026;

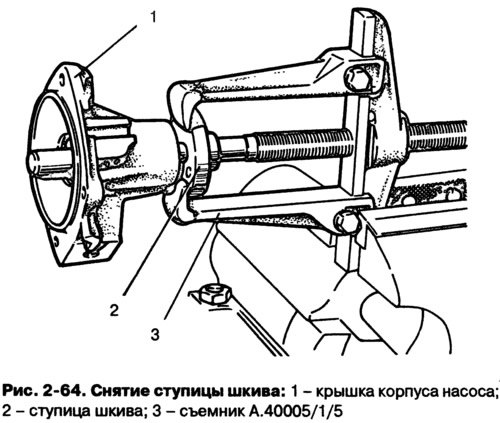

- снимите ступицу 2 (рис. 2-64) шкива вентилятора с валика при помощи съемника А.40005/1/5;
- выверните стопорный винт 8 (рис. 2-62) и выньте подшипник с валиком насоса. Усилие выпрессовки надо прикладывать к наружной обойме подшипника;
- удалите сальник 7 из крышки 3 корпуса.
Рис. 2-62. Продольный разрез насоса охлаждающей жидкости: 1 - ступица шкива; 2 - валик; 3 - крышка; 4 - крыльчатка; 5 - корпус; 6 - упорное кольцо; 7 - сальник; 8 - стопорный винт подшипника; 9 - шкив; 10 - вентилятор; 11 - накладка; 12 - ступица вентилятора.
Контроль
Проверьте осевой зазор в подшипнике. Эту операцию надо делать обязательно, если отмечался значительный шум насоса. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник замените в сборе с валиком новыми.
[Оригинал выложен на портале: www.Autoinstruction.ru]
Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять новыми.
Осмотрите корпус и крышку насоса, деформации или трещины не допускаются.
Сборка
Сборку производите в следующем порядке:
- установите оправкой сальник, не допуская перекоса, в крышку корпуса;
- запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса насоса. Усилие запрессовки должно действовать на наружное кольцо подшипника;
- заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал;
- напрессуйте с помощью приспособления А.60430 (рис. 2-65) на валик ступицу шкива, выдержав размер (84,4±0,3) мм. Если ступица изготовлена из металлокерамики, напрессовывайте только новую ступицу;
- напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечив размер (48-0,2) мм, показанный на рисунке 2-62. При этом между лопатками крыльчатки и корпусом насоса будет обеспечен необходимый зазор;
- соберите корпус насоса с крышкой, установив между ними прокладку.

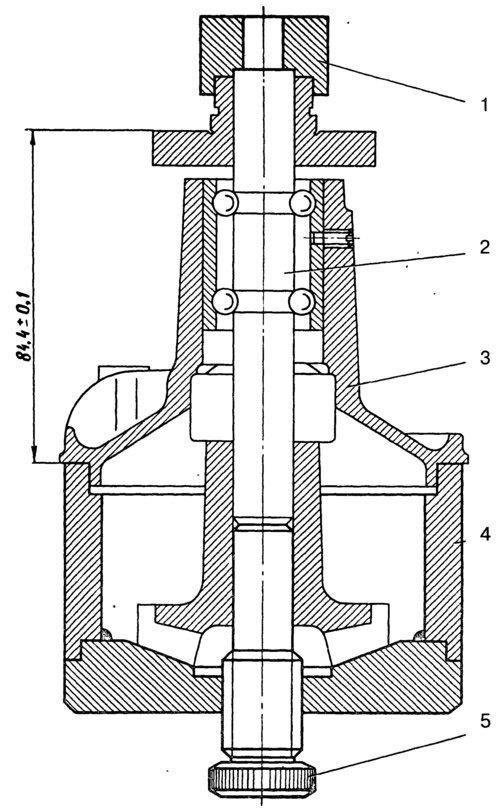

Рис. 2-65. Напрессовка крыльчатки на валик насоса приспособлением А.60430: 1 - опора; 2 - валик насоса; 3 - крышка корпуса насоса; 4 - стакан; 5 - установочный винт.
