Разборка
Для разборки насоса:
- отсоедините корпус насоса от крышки 2 (рис. 2-62);

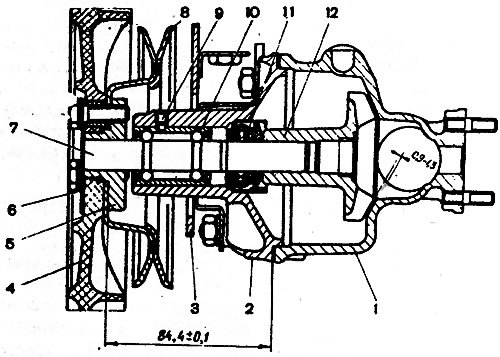

Рис. 2-62. Продольный разрез насоса охлаждающей жидкости: 1 - корпус; 2 - крышка; 3 - кронштейн крепления кожуха вентилятора; 4 - вентилятор; 5 - ступица шкива; 6 - накладка; 7 - валик; 8 - шкив; 9 - стопорный винт подшипника; 10 - подшипник; 11 - сальник; 12 - крыльчатка

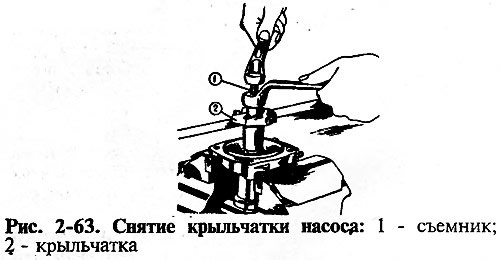

- закрепите крышку в тисках, используя прокладки, и снимите крыльчатку с валика съемником А.40026 (рис. 2-63);

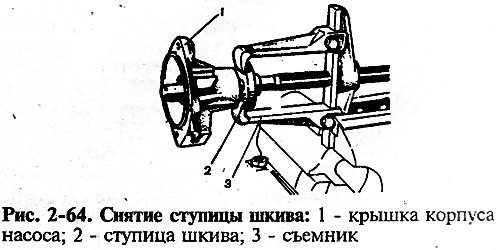

- снимите ступицу 2 (рис 2-64) шкива вентилятора с валика при помощи съемника А.40005/1/5;
- выверните стопорный винт 9 (рис. 2-62) и выньте подшипник с валиком насоса;
- удалите сальник 11 из крышки 2 корпуса.
Контроль
Проверьте осевой зазор в подшипнике. Эту операцию надо делать обязательно, если отмечался значительный шум насоса. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник замените. Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять.
Осмотрите корпус и крышку насоса, деформации или трещины не допускаются.
Сборка
Сборку насоса производите в следующем порядке:
- установите оправкой сальник, не допуская перекоса, в крышку корпуса.
- запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса насоса;
- заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал;
- напрессуйте с помощью приспособления А.60430 (рис. 2-65) на валик ступицу шкива, выдержав размер
- 84,4 ±0,1 мм. Если ступица из металлокерамики, напрессовывайте только новую ступицу;
- напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечив зазор между лопатками крыльчатки и корпусом насоса 0,9-1,3 мм;
- соберите корпус насоса с крышкой, установив между ними прокладку.

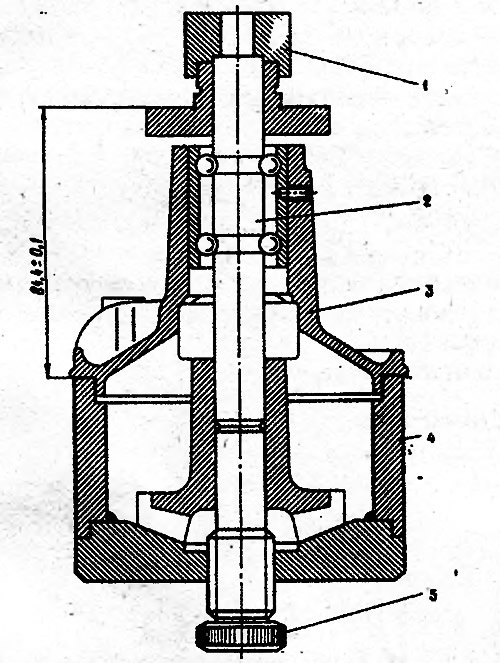

Рис. 2-65. Напрессовка крыльчатки на валик насоса приспособлением А.60430: 1 - опора; 2 - валик насоса; 3 - крышка корпуса насоса; 4 - стакан; 5 - установочный винт
