Деформация осей нижнего и верхнего рычагов определяется осмотром.
Деформация поперечины передней подвески определяется замером расстояния между наружными поверхностями кронштейнов поперечины в зоне болтов крепления осей верхних рычагов. Это расстояние должно быть 736±1,5 мм.
Если поперечина деформирована так, что невозможно отрегулировать углы установки колес шайбами при удовлетворительном состоянии всех элементов подвески, поперечину замените.
Состояние резинометаллических шарниров проверяется в следующем порядке:
- убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины подвески; вывесите передние колеса автомобиля;
- замерьте радиальное смещение А (рис. 4-2) наружной втулки 2 относительно внутренней втулки 6 и расстояние В между упорной шайбой 5 и внешним торцом наружной втулки 2.

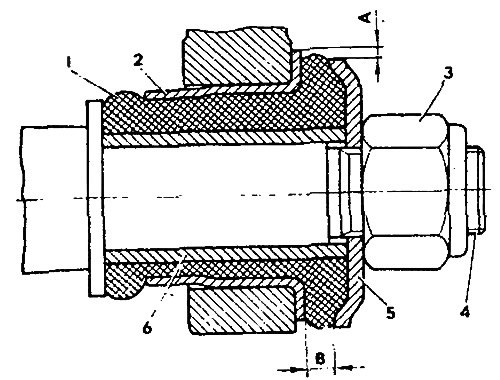

Рис. 4-2. Проверка состояния резинометаллического шарнира рычага передней подвески: 1 - резиновая втулка; 2 - наружная втулка; 3 - гайка крепления оси, 4 - ось рычага подвески; 5 - упорная шайба шарнира; 6 - внутренняя втулка
[Смотрите полную версию на сайте AutoInstruction]
Резинометаллические шарниры верхних и нижних рычагов подлежат замене:
- при разрывах и одностороннем «выпучивании» резины,
- при подрезании и износе резины по торцам шарниров;
- если радиальное смещение «А» наружной втулки относительно внутренней превышает 2,5 мм;
- если размер В не укладывается в пределы 3-7,5 мм.
Если размер В выходит за указанные пределы, следует проверить правильность запрессовки резинометаллического шарнира в гнездо рычага.
Проверка зазора в верхних шаровых шарнирах проводится в следующем порядке:
- установите автомобиль на ровной горизонтальной площадке с твердым покрытием;
- поднимите правую (левую) переднюю часть автомобиля и снимите колесе;
- поставьте под нижний рычаг, ближе к шаровому пальцу, деревянную колодку высотой 230 мм и опустите на нее автомобиль;
- убедитесь, что смела не выступает из литникового отверстия корпуса верхнего шарового пальца; при необходимости зачистите ее напильником, чтобы не было погрешностей при замере;
- закрепите кронштейн 4 (рис. 4-3) индикатора приспособления на верхнем конце поворотного кулака:
- установите индикатор 2 по центру сферы корпуса 3 шарового пальца с небольшим предварительным поджатием, а затем совместите нулевое деление шкалы индикатора со стрелкой;
- закрепите на верхнем рычаге передней подвески вильчатый рычаг 5 длиной 0,7 м;
- создайте динамометрическим ключом 6 в вертикальном направлении нагрузку 196 Н·м (20 кгс·м) (на конце вильчатого рычага 294 Н) сначала на вдавливание, а затем на выдергивание шарового пальца из корпуса шарнира;
- зафиксируйте соответствующие максимальные отклонения стрелки индикатора;
- подсчитайте значение зазора в верхнем шаровом шарнире, сложив величины отклонении от нулевого положения;
- суммарные показания индикатора не должны превышать 0,8 мм.

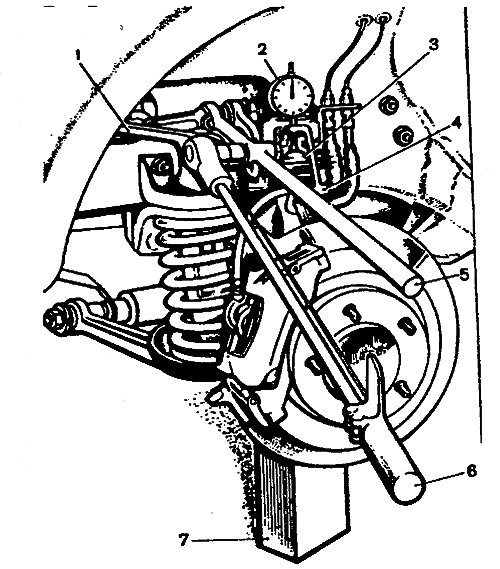

Рис. 4-3. Проверка зазора в верхних шаровых шарнирах подвески на автомобиле: 1 - верхний рычаг; 2 - индикатор; 3 - корпус верхнего шарового шарнира; 4 - кронштейн крепления индикатора; 5 - рычаг; 6 - динамометрический ключ; 7 - колодка
