2. Прогрейте двигатель до рабочей температуры. Для этого проедьте на автомобиле до тех пор, пока вентилятор радиатора не включится, а затем снова не выключится.
3. Дизельный двигатель 1.9 л: Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

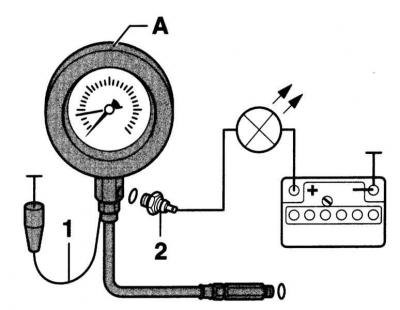

4. Выверните датчик давления масла(2) на фланце масляного фильтра и вверните прибор для проверки (А).
5. Вверните прибор вместо датчика давления в держатель масляного фильтра.
6. Соедините коричневый провод (1) прибора с массой (-).
Оригинал расположен на ресурсе (www.autoinstruction.ru)
7. Присоедините контрольную диодную лампу к положительному контакту батареи (+) и к реле давления масла. Светодиод не должен загореться.
8. Если светодиод загорается, замените реле давления масла.
Если светодиод не загорается
1. Запустите двигатель.
Предостережение: Во время запуска стартёра следите за светодиодом, т.к. точка включения датчика давления может быть пройдена уже при запуске.
2. Бензиновый двигатель: При давлении масла 1.2 – 1.6 атм. светодиод должен загореться, в противном случае датчик давления необходимо заменить.
3. Дизельный двигатель 1.9 л: При давлении масла 0.55 - 0.85 атм. светодиод должен загореться, в противном случае датчик давления необходимо заменить.
4. Дизельный двигатель 2.5 л: При давлении масла 0.75 – 1.05 атм. светодиод должен загореться, в противном случае датчик давления необходимо заменить.
Проверка давления масла
1. Запустите двигатель на холостые обороты. Снимите значение давления масла с прибора и сравните его со значением, приведённым в Спецификациях.
2. Увеличьте число оборотов до 2000 об/мин. Считайте значение давления масла с прибора и сравните его со значением, приведённым в Спецификациях.
Если требуемое значение давления масла не достигается
1. Проверьте наличие механических повреждений в двигателе, например, повреждение подшипников коленчатого вала (работа СТО).
2. При необходимости, замените держатель масляного фильтра с предохранительным клапаном или масляный насос.
Предостережение: При повышении числа оборотов двигателя давления масла не должно превысить 7.0 атм. В противном случае проверьте масляные каналы. При необходимости, замените держатель масляного фильтра с предохранительным клапаном.
3. Дизельный двигатель 1.9 л: Установите на место верхнюю крышку двигателя.
