Снятие
1. Установите колёса автомобиля прямо.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
Предостережение: Обязательно соблюдайте указания по мерам безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
3. Снимите подушку безопасности на рулевом колесе, обратитесь к Разделу Снятие и установка блока подушки безопасности.
4. Полностью вытяните рулевое колесо с помощью устройства для регулировки его положения и опустите колесо вниз.
5. Снимите рулевое колесо, обратитесь к Разделу Снятие и установка рулевого колеса.

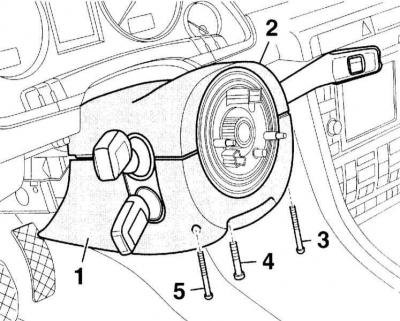

6. Выверните винты (3), (4) и (5).
7. Отсоедините верхнюю облицовку (2) от нижней облицовки (1). Снимите облицовки с подрулевого переключателя.

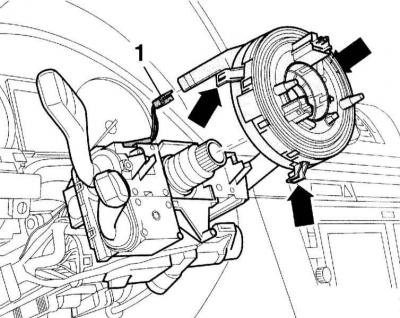

8. Рассоедините разъём (1) контактной спирали.
Информация представлена на сайте autoinstruction.ru
9. Осторожно освободите стопорный крючок (стрелки) и отсоедините контактную спираль от подрулевого переключателя.
Предостережение: Обязательно следите за тем, чтобы не была скручена из своего среднего положения контактная спираль. Если все-таки это произошло, то после установки отрегулируйте положение контактной спирали датчика угла поворота рулевого колеса на СТО.

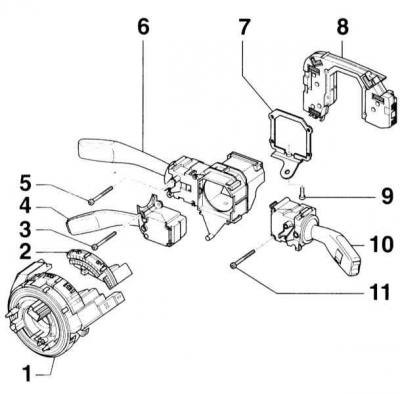

10. Выверните винт (9).
- 1 — Контактная спираль
- 2 — Датчик угла поворота рулевого колеса
- 3 — Винт
- 4 — Выключатель темпостата
- 5 — Винт
- 6 — Переключатель указатель поворота/дальний свет
- 7 — Хомут
- 8 — Блок управления рулевой колонкой
- 9 — Винт
- 10 — Выключатель стеклоочистителя
- 11 — Винт
11. Рассоедините все разъёмы подрулевого переключателя.
10. Выньте осторожно подрулевой переключатель с блоком управления (8) с рулевого вала.
Установка
1. Установите колёса автомобиля прямо.
2. Установите подрулевой переключатель на рулевой вал, состыкуйте разъём и вверните винт (9).
3. Установите контактную спираль на рулевой вал и осторожно зафиксируйте.
Предостережение: Следите за тем, чтобы контактная спираль не скручивалась.
4. Состыкуйте разъём (1) контактной спирали.
5. Установите на место нижнюю облицовку рулевой колонки и вставьте верхнюю облицовку в нижнюю. Закрепите облицовки.
Предостережение: Обязательно соблюдайте указания по мерам безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
6. Установите на место рулевое колесо и блок подушки безопасности, обратитесь к Разделам Снятие и установка рулевого колеса и Снятие и установка рулевого колеса.
7. Присоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
