Внимание: Для снятия плафона внутреннего освещения необходим вытяжной крюк, например, 3370 или HAZET 2520-1. Для этой цели можно применить также пластмассовый клин, например, HAZET 1965-20 (обратитесь к иллюстрации ниже).
1. Выключите выключатель соответствующего плафона.
2. Выключите зажигание.
Передний потолочный плафон/плафон подсветки для чтения
1. Вытяните с помощью крюка крышку плафона и снимите её.
2. Выверните винты (стрелки на сопроводительной иллюстрации).
3. Опустите передний плафон вниз и выньте из установочного проема в потолке.
4. Рассоедините разъём плафона.
5. Установка выполняется в последовательности, обратной снятию.
Замена лампы накаливания плафона подсветки для чтения
1. Вдавите лампу (1) и (2) в патрон, поверните и выньте. Замените лампу на новую.
Замена лампы накаливания потолочного плафона

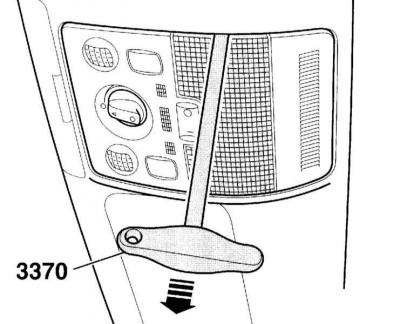

1. Выньте с помощью крюка рассеиватель потолочного плафона и снимите его.
2. Выньте софитную лампу (1) и (2) из патрона и замените на новую.
Задний плафон подсветки для чтения
1. Выньте с помощью крюка плафон из установочного проема в потолке.
2. Рассоедините разъём лампы.
3. Установка выполняется в последовательности, обратной снятию.
Замена лампы накаливания
1. Нажмите на лампу с обратной стороны плафона, поверните и выньте её. Замените лампу на новую.
Лампа подсветки вещевого ящика
Внимание: Некоторые лампы, например, лампа дверного сигнализатора, лампа освещения входа, передняя лампа освещения района ног и лампа освещения багажника (седан) вынимаются аналогично лампе подсветки вещевого ящика.
1. Лампа подсветки вещевого ящика: Откройте вещевой ящик.

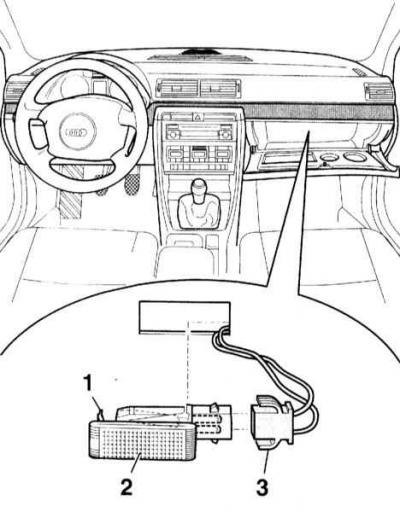

2. Выньте лампу (2) с помощью пластмассового клина, например, HAZET 1965-20 из установочного проема. При этом поставьте клин в паз. (1) – стопорная планка.
3. Рассоедините разъём (3) лампы.
4. Установка выполняется в последовательности, обратной снятию. При этом вставьте лампу со стороны штекера в отверстие и зафиксируйте с другой стороны.
Замена лампы накаливания

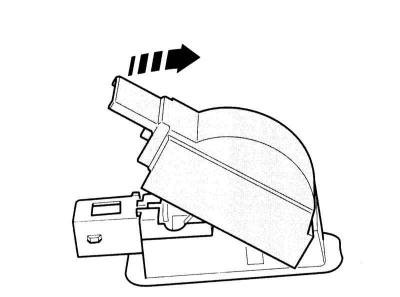

1. При необходимости, откиньте вверх крышку с обратной стороны лампы (стрелка на сопроводительной иллюстрации).
2. Выньте лампу из патрона и замените на новую.
Плафон освещения грузового отсека (Универсал)
1. Выньте плафон с помощью крюка из установочного проема в потолке.
2. Рассоедините разъём лампы.
3. Установка выполняется в последовательности, обратной снятию.
Замена лампы накаливания

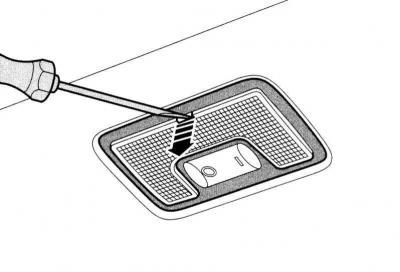

1. Поставьте отвёртку у паза, подденьте и снимите рассеиватель.
2. Выньте софитную лампу из патрона и замените на новую.
Плафон двери задка (Универсал)
1. Выньте с помощью крюка плафон из установочного отверстия в направлении движения автомобиля (стрелка на сопроводительной иллюстрации).
2. Рассоедините разъём лампы.
3. Установка выполняется в последовательности, обратной снятию. При этом вставьте плафон в отверстие и проем и зафиксируйте его зажимами.
Замена лампы накаливания

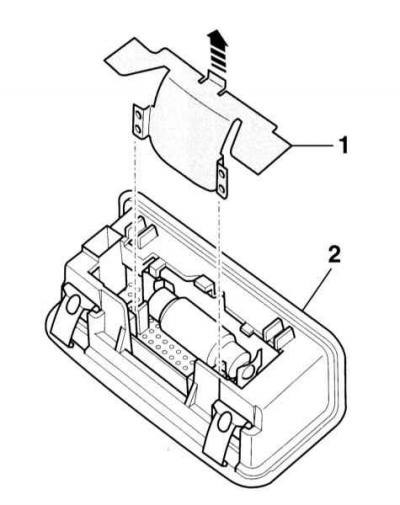

1. Выньте отражатель (1) с обратной стороны плафона (2) и затем софитную лампу. Замените лампу на новую.
Задний плафон освещения района ног
1. Сдвиньте плафон в сторону внешней стороны автомобиля (стрелка на сопроводительной иллюстрации) и выньте его из установочного проема.
2. Рассоедините разъём лампы.
3. Установка выполняется в последовательности, обратной снятию. При этом лампу вставьте в проем штекерной стороной.
Замена лампы накаливания
1. Освободите стопорные планки (стрелки на сопроводительной иллюстрации), подденьте с обратной стороны и снимите крышку.
2. Выньте лампу из патрона и замените её новой.
Плафон подсветки косметического зеркала
1. Поставьте отвёртку в паз, подденьте и выньте плафон из установочного отверстия в потолке.
2. Рассоедините разъём лампы.
3. Установка выполняется в последовательности, обратной снятию. При этом вставьте лампу в проем за штекерной стороной и зафиксируйте с обратной стороны.
Замена лампы накаливания

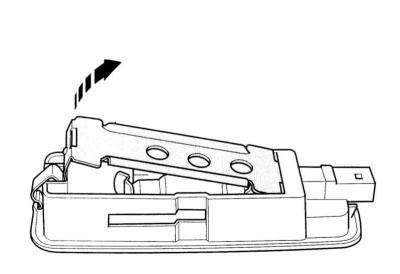

1. Откиньте крышку с обратной стороны плафона (стрелка на сопроводительной иллюстрации) и выньте софитную лампу из патрона. Замените лампу на новую.
Освещение ручки двери
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
2. Снимите обивку двери, обратитесь к Разделу Снятие и установка облицовки передней двери.
3. Выньте лампу (1) из держателя на обивке двери.
4. Рассоедините разъём (2) лампы.
5. Установка выполняется в последовательности, обратной снятию. При этом вставьте лампу в установочный проем и зафиксируйте.
