Снятие

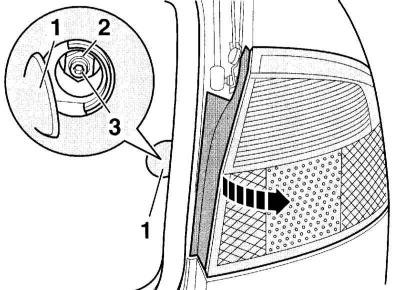

1. Откройте отверстие (1) в облицовке багажника.
2. Выверните винт (3) и откиньте задний фонарь наружу, вынув при этом из крыла шаровой палец.
3. Рассоедините разъём на ламповой панели.
Установка
1. Состыкуйте разъём на ламповой панели.
2. Установите задний фонарь на кузове так, чтобы пальцы вдавились во втулки (7). При этом следите за правильным положением уплотнения.
- 1 — Габаритный фонарь
- 2 — Стоп-сигнал/габаритный фонарь
- 3 — Указатель поворота задний
- 4 — Фонарь заднего хода
- 5 — Туманный фонарь
- 6 — Присоединительный штекер
- 7 — Втулки
3. Затяните винт (3) моментом 6Нм.
4. Если необходимо, отверните гайку (2) и выставите задний фонарь так, чтобы обеспечить равномерный зазор по отношению к прилегающими частями кузова. Гайку затяните моментом 12Нм.
Первоисточник расположен на портале: AutoInstruction.ru
Замена ламп накаливания

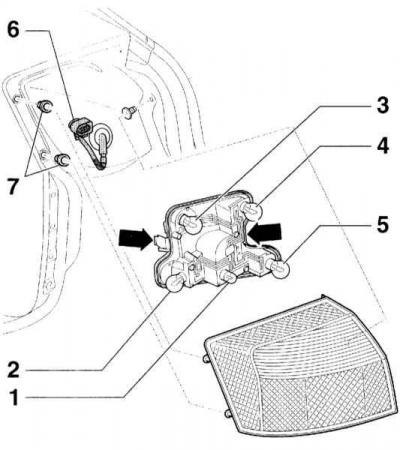

1. Сожмите 2 стопорные планки (стрелки) и снимите с заднего фонаря ламповую панель.
- 1 — Габаритный фонарь
- 2 — Стоп-сигнал/габаритный фонарь
- 3 — Указатель поворота задний
- 4 — Фонарь заднего хода
- 5 — Туманный фонарь
- 6 — Присоединительный штекер
- 7 — Втулки
2. Вдавите лампы с (1) по (5) в патроны, поверните и выньте. Замените лампы на новые.
Внимание: Если лампа фонаря заднего хода после замены все-таки не горит, необходимо проверить выключатель. Выключатель находится на КПП над фланцем приводного вала.
Универсал
Снятие

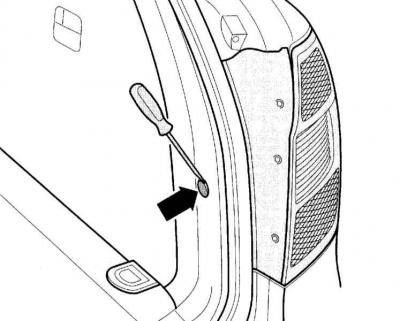

1. Откройте дверь задка и выньте из облицовки заглушку.

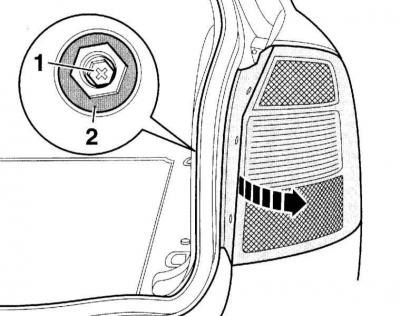

2. Выверните болт (1). Откиньте задний фонарь наружу, вынув при этом шаровой палец из крыла.
3. Рассоедините разъём ламповой панели.
Установка
1. Состыкуйте разъём ламповой панели.

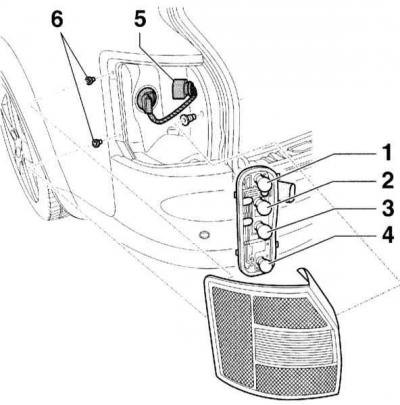

2. Установите задний фонарь на кузове так, чтобы пальцы вдавились в сальники (6). При этом следите за правильным положением уплотнения.
- 1 — Туманный фонарь
- 2 — Указатель поворота задний
- 3 — Фонарь заднего хода
- 4 — Стоп-сигнал/габаритный огонь
- 5 — Присоединительный штекер
- 6 — Втулки для пальцев
3. Затяните винт (1) моментом 6Нм.
4. Если необходимо, отверните гайку (2) и выставите задний фонарь так, чтобы получить равномерный зазор по отношению к прилегающим элементам кузова. Гайку затяните моментом 12 Нм.
Замена ламп накаливания
1. Нажмите на четыре стопорные планки наружу (стрелки на сопроводительной иллюстрации) и снимите ламповую панель с заднего фонаря.
2. Вдавите лампы накаливания с (1) по (4) в патроны, поверните и выньте. Замените лампы на новые.
- 1 — Туманный фонарь
- 2 — Указатель поворота задний
- 3 — Фонарь заднего хода
- 4 — Стоп-сигнал/габаритный огонь
- 5 — Присоединительный штекер
- 6 — Втулки для пальцев
Внимание: Если лампа фонаря заднего хода после замены все-таки не горит, необходимо проверить выключатель. Выключатель находится на КПП над фланцем приводного вала.
