Снятие
1. Установите колёса прямо.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
Обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Меры безопасности при работах с подушкой безопасности.
[Информация размещена на интернет-сайте: www.Autoinstruction.ru]
3. Снимите рулевое колесо, обратитесь к Разделу Снятие и установка рулевого колеса.
Внимание! Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.
4. Выверните винты крепления (1) контактной спирали при стоящих прямо передних колёсах так, чтобы можно было вынуть спираль.
Внимание! Не отворачивайте винты полностью. В противном случае контактная спираль оказывается разобранной и её снова придется собирать в среднем положении (работа СТО).
5. Осторожно выньте контактную спираль из подрулевого переключателя. Разъём подрулевого переключателя при этом автоматически расстыковывается.
6. Выверните 3 винта.
7. Разомкните разъёмы подрулевого переключателя (1) путем сжатия и выньте из подрулевого переключателя.
Модели с темпостатом
1. Снимите крышку под панелью приборов, обратитесь к соответствующему разделу.
2. Отсоедините штекер выключателя темпостата (2) от выключателя зажигания.

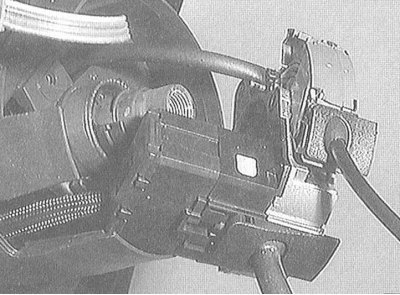

3. Выньте подрулевой переключатель с выключателем темпостата, если последний установлен, и отсоедините штекер от подрулевого переключателя.
Установка
Внимание! Обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Меры безопасности при работах с подушкой безопасности.
1. Убедитесь, что колёса автомобиля стоят прямо.
2. Состыкуйте разъём подрулевого переключателя и установите выключатель на место.
3. Вставьте 2 разъёма в переключатель и зафиксируйте.
4. Если имеется темпостат, состыкуйте разъём выключателя зажигания и установите крышку под панелью приборов, обратитесь к соответствующему разделу.
5. Закрепите подрулевой переключатель тремя винтами.
6. Установите контактную спираль до упора на рулевой шпиндель. Зафиксируйте разъём.

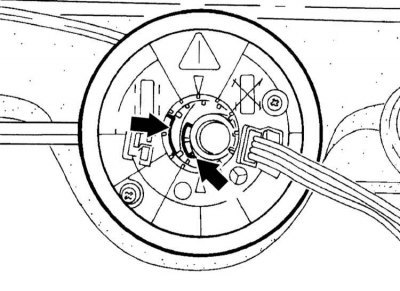

7. Закрепите 2 разъёма. При этом следите за тем, чтобы совпали обе маркировки (стрелки на иллюстрации).
8. Установите на место рулевое колесо. При этом соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Меры безопасности при работах с подушкой безопасности.
9. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
