- 1 — Сопло обогрева ветрового стекла
- 2 — Панель приборов
- 3 — Сопло обогрева бокового стекла переднего пассажира
- 4 — Воздушное сопло со стороны переднего пассажира
- 5 — Воздушное сопло центральное
- 6 — Воздушное сопло со стороны водителя
- 7 — Сопло обогрева бокового стекла со стороны водителя
- 8 — Промежуточный элемент/канал обогрева стекол
- 9 — Всасывание свежего воздуха через фильтры грубой и тонкой очистки, установленный в водосборном отсеке
- 10 — Всасывание циркуляционного воздуха под вещевым ящиком из района расположения ног переднего пассажира
- 11 — Кондиционер
- 12 — Центральный воздухопровод
- 13 — Переднее сопло района расположения
- 14 — Промежуточный элемент воздуховода
- 15 — Промежуточный элемент воздуховода
- 16 — Воздуховод заднего сопла района расположения ног, сторона водителя
- 17 — Воздуховод заднего сопла района расположения ног, сторона переднего пассажира
- 18 — Накладка с отверстиями
- 19 — Пробка. Только для автомобилей без холодильника вещевого ящика
- 20 — Воздуховод вещевого ящика. Только для автомобилей с холодильником вещевого ящика
Указание: Вентиляция салона происходит посредством двух вентиляционных рамок, расположенных в багажнике слева и справа в районе бампера.
Снятие
1. Для снятия воздушных сопел необходим вытяжной крюк, например, 3370 или HAZET 2520-1.
Предостережение: Зацепите крюк сзади за корпус, чтобы не повредить воздушное сопло.
Центральное воздушное сопло

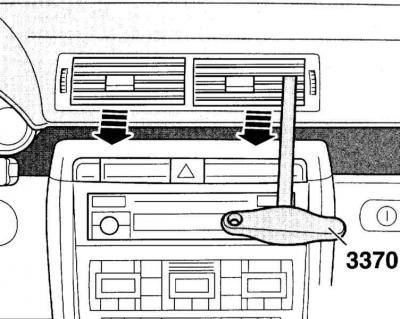

1. Вставьте вытяжной крюк AUDI 3370 в центральное воздушное сопло и осторожно вытяните сопло попеременнослева и справа назад из панели приборов.
Боковое воздушное сопло

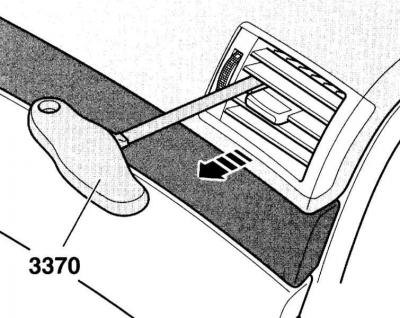

1. Вставьте вытяжной крюк AUDI 3370 в боковое воздушное сопло и осторожно вытяните его назад из панели приборов.
[Текст взят с портала проекта: Autoinstruction]
Установка
1. Вставьте воздушное сопло в панель приборов и зафиксируйте.
