Снятие и установка электродвигателя привода вентиляционной заслонки (Audi A4 B6)

Оглавление: Снятие ↓ Электродвигатель привода заслонки…↓ Электродвигатель привода правой…↓ Электродвигатель привода центральной…↓ Электродвигатель привода левой…↓ Проверка электродвигателя ↓ Установка ↓

Вентиляционные заслонки приводятся в движение электродвигателем. Все электродвигатели крепятся одинаково на коробке отопителя/кондиционера. Для доступа к месту установки необходимо снимать различные крышки. Для облегчения ориентирования электродвигатели окрашены в различные цвета.

Внимание: После установки электродвигатели необходимо согласовать с блоком управления. На СТО для этой цели имеется специальный диагностический прибор.

Снятие

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

2. Снимите вещевой ящик, обратитесь к Разделу Снятие и установка вещевого ящика.

Электродвигатель привода заслонки обогрева стекол

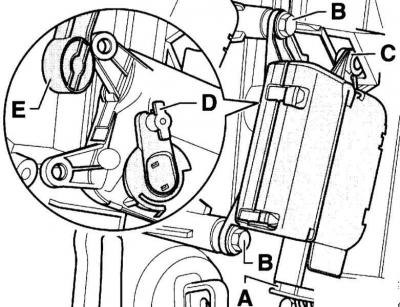

1. Рассоедините разъём (А) и выверните винты (В).

2. Отсоедините электродвигатель от держателя (С).

3. Отсоедините рычаг (D) электродвигателя от соединительной штанги.

Электродвигатель привода правой заслонки регулировки температуры воздуха

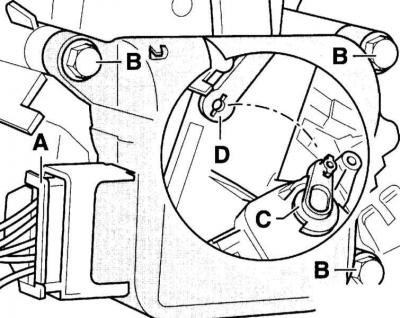

1. Рассоедините разъём (А) и выверните винт (В).

2. Отсоедините рычаг (С) электродвигателя от соединительной штанги (D) и снимите электродвигатель.

Электродвигатель привода центральной заслонки

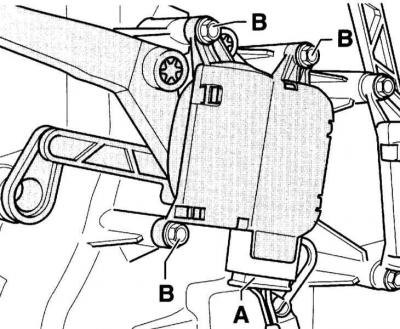

1. Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.

2. Рассоедините разъём (А), выверните винт (В) и снимите электродвигатель.

Электродвигатель привода левой заслонки регулировки температуры воздуха

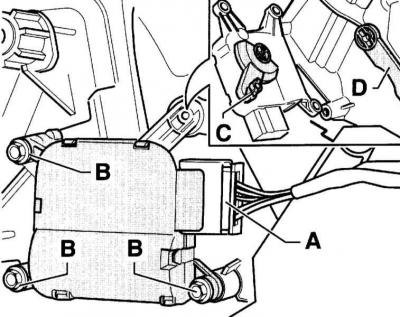

1. Рассоедините разъём (А) и выверните винты (В).

2. Отсоедините рычаг (С) электродвигателя от соединительной штанги (D) и снимите электродвигатель.

Проверка электродвигателя

Для проверки электродвигателя необходимо изготовить специальный кабель.

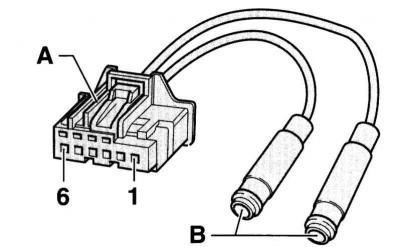

1. Используйте штекер (А) AUDI 8D0 972 706. К контактам (5) и (6) присоедините провода сечением 0.25 мм². К другим концам проводов присоедините обычные штекеры-крокодилы (В).

2. Штекер присоедините к электродвигателю, а штекер-крокодил к источнику постоянного тока напряжением 12 В. Электродвигатель должен переместиться до упора. При перемене полярности должно измениться направление вращения.

Установка

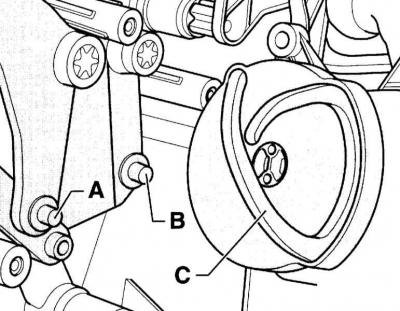

1. Установите электродвигатель так, чтобы цапфы (А) и (С) вошли в паз кулачковой шайбы (С).

Внимание: На сопроводительной иллюстрации показан электродвигатель привода центральной заслонки.

2. Жгут проводов проложите так, чтобы он не соприкасался с движущимися частями, например, рычагом электродвигателя.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.

4. Присоедините отрицательный кабель (-) аккумуляторной батареи.
