Предупреждение: Обращайтесь с воздушной подушкой безопасности предельно осторожно, так чтобы ее крышка не была направлена в вашу сторону. При сомнении в исправности подушки или ее цепи управления обратитесь к дилерам.
Предупреждение: Ставьте подушку крышкой вверх. Учтите, что подушка безопасности на должны находиться при температуре выше 100°С.
Не пытайтесь вскрывать или ремонтировать подушку и не вмешивайтесь для этого в электрическую часть системы. Поврежденную (и, в частности, в результате неумелого обращения) подушку использовать нельзя.
Блок воздушной подушки безопасности водителя
1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
Предупреждение! В качестве меры предосторожности выдержите паузу (как минимум 15 мин) на случай непреднамеренного срабатывания подушки безопасности. Это время необходимо для рассеивания заряда конденсатора.
2. Поверните рулевое колесо так, чтобы одно из отверстий, в котором установлен крепежный болт, располагалось над верхним кожухом рулевой колонки.
3. Выверните крепежный болт. Затем поверните рулевое колесо на поп-оборота и выверните остальные болты (см. рис. 28.3).

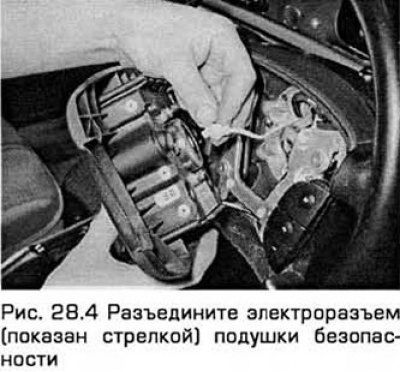

4. Аккуратно вытащите узел подушки безопасности из рулевого колеса настолько, чтобы можно было разъединить электроразъем. Затем снимите узел подушки (см. рис. 28.4).
5. Установка - в порядке, обратном снятию.
Блок воздушной подушки безопасности пассажира переднего сиденья
6. Отсоедините отрицательный провод аккумулятора (глава 5А).
Предупреждение: Обращайтесь с воздушной подушкой безопасности предельно осторожно, так чтобы ее крышка не была направлена в вашу сторону. При сомнении в исправности подушки или ее цепи управления обратитесь к дилерам.
7. Снимите перчаточный ящик (глава 11).
Смотрите полную версию на сайте Autoinstruction.ru
Модели выпуска до 1996 года
8. Выверните три винта из панели, расположенной за перчаточным ящиком. Снимите панель.
9. Выверните винт крепления конца воздуховода вентиляции и отсоедините воздуховод от лицевой панели и дефлектора.
10. Разъедините два электроразъема проводки устройства надувания подушек, запоминая их положение.
11. Поддерживая узел подушки, выверните четыре винта его крепления и снимите узел.
12. Установка - в порядке, обратном снятию.
Модели выпуска с 1997 года
13. Выверните три винта из панели, расположенной за перчаточным ящиком, затем удалите фиксатор с ее правой стороны. Снимите панель. Отсоедините патрон лампочки.
14. Аккуратно обрежьте связи жгута проводки на верху проема под перчаточный ящик.
15. Снимите аудиоблок (параграф 23).
16. Внутри проема под аудиоблок выверните винты крепления воздуховода вентиляции на стороне пассажира к дефлектору лицевой панели.
17. Отсоедините воздуховод от дефлектора и снимите дефлектор с лицевой панели.
18. Разъедините электроразъем проводки на торце подушки безопасности.
19. Поддерживая узел подушки, выверните четыре винта его крепления и снимите узел.
20. Установка - в порядке, обратном снятию.
Блок боковой воздушной подушки безопасности
21. Эти узлы встроены в передние сиденья. Для их снятия требуется удалить обивку. Поэтому такую работу следует заказывать дилерам.
