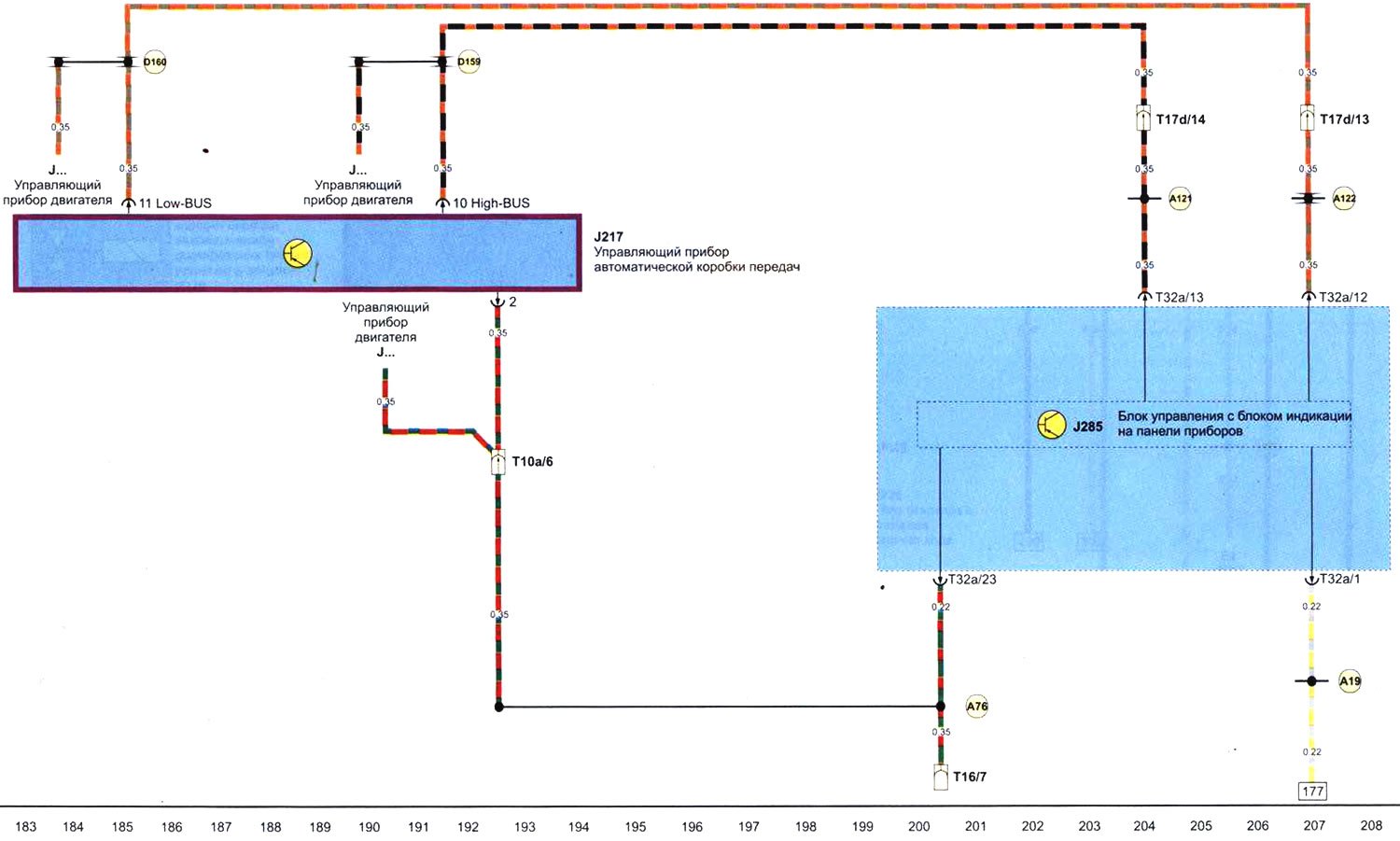

Управляющий прибор автоматической коробки передач (Audi A4 B6)

Управляющий прибор автоматической коробки передач

Открыть большую картинку в новой вкладке »

---

• Т10а - штекерный разъем, 10-контактный, коричневый, соединительная станция, у бачка радиатора
• Т16 - штекерный разъем, 16-контактный, черный, диагностический разъем
• T17d - штекерный разъем, 17-контактный, красный соединительная станция, у бачка радиатора
• Т32а - штекерный разъем, 32-контактный, зеленый
• (А19) - соединение (58d), в жгуте проводов приборной панели
• (А76) - соединение (К-диагностический сигнал), в жгуте проводов приборной панели
• (А121) - соединение (High-BUS), в жгуте проводов приборной панели
• (А122) - соединение (Low-BUS), в жгуте проводов приборной панели
• (D159) - соединение (High-BUS), в жгуте проводов моторного отсека
• (D160) - соединение (Low-BUS), в жгуте проводов моторного отсека
