Фары
Снятие

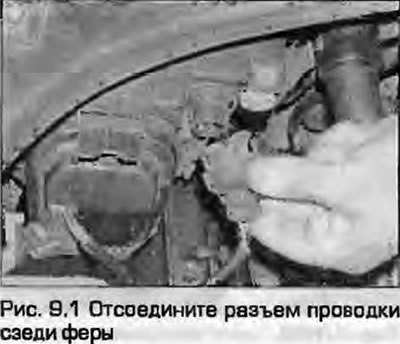

1. Отсоедините разъем проводки сзади фары (рис. 9.1).
2. Как описано в параграфе 7, снимите ближайший указатель поворотов.
3. Отверните болты крапления фары-один у нижнего края и два - вдоль верхнего края фары к передней поперечина кузова.
4. Сдвиньте фару в сторону, чтобы отцепить фиксатор у нижнего ее края.

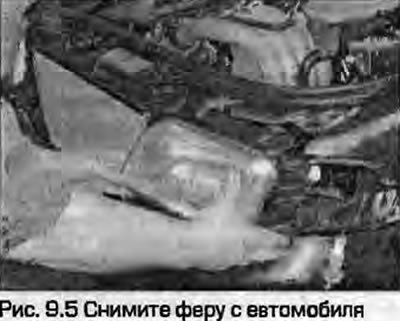

5. Приподнимите фару, наклоните ее вперед и выньте из передней панели наружу (рис. 9.5).
Установка
6. Установка - обратная процедура. Проверьте работоспособность фары и при первой же возможности отрегулируйте направление света фар (см. ниже).
Смотрите полную версию на сайте: Autoinstruction.ru
Электрокорректор света фар
Снятие
7. Снимите фару, как описано выше.
8. Разверните мотор (по часовой стрелке в левой фаре, против часовой стрелки в правой фаре) до освобождения от корпуса фары.

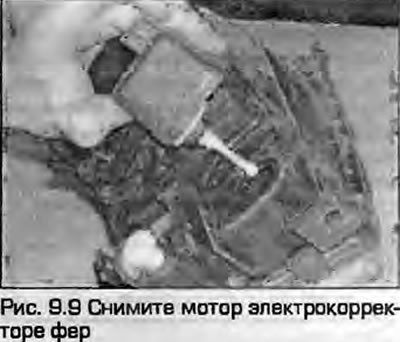

9. Отклоните мотор в сторону так, чтобы шарнир на регулировочном валу вышел из зацепления с гнездом на отражателя. Снимите мотор (рис. 9.9).
Установка

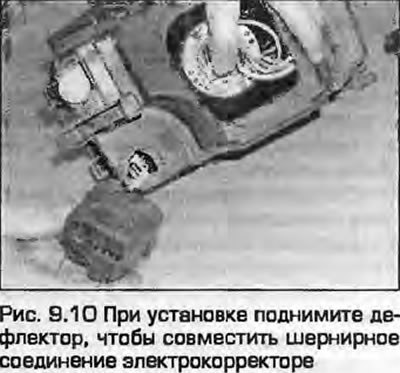

10. Установка - обратная процедура. Может потребоваться приподнять отражатель, чтобы совместить шарнирное соединение мотора (рис. 9.10). Проверьте работоспособность мотора и при первой же возможности проведите регулировку направления света фар.
Регулировка направления света фар
Галогеновые лампы
11. Точная регулировка возможна только с применением специального оборудования-эту работу следует поручить специалистам дилерского автосервиса или соответствующим образом оборудованной мастерской.

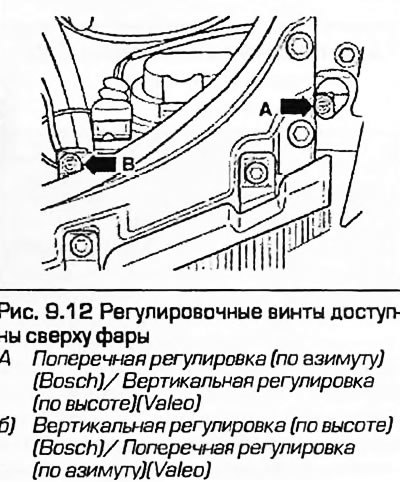

12. Для справки, регулируют направление свата фар регулировочными винтам и, доступ к которым имеется вверху каждой фары (рис. 9.12).
13. Некоторые модели оборудованы электрокорректором света фар, с управлением переключателем на лицевой панели. При регулировке света фар винтами в этих моделях, прежде уста ловите переключатель в базовое положение ("О").
Ксеноновые фары
14. Направление света фар корректируется блоком электронного управления, получающим сигналы от датчиков дорожного просвета автомобиля, установленные в передней и задней подвесках. Для проведения регулировки необходимо обратиться к специалистам дилерского автосервиса.
