- а) Отсоедините отрицательный провод от аккумулятора, как описано в параграфе 1.
- б) Помните, что если лампа только что светилась, она очень горячая.
- в) Всегда проверяйте контакты лампы и патрона. Они должны быть абсолютно чистыми, свободными от ржавчины. Перед установкой грязь и ржавчину удалите.
- г) При установке ламп байонетного типа проверьте состояние центрального пружинного контакта(тов).
- д) Убедитесь в том, что устанавливаемая лампа имеет предписанное напряжение и мощность, особенно это касается ламп фар.
Фары
Примечание: Здесь не рассматривается замена ламп ближнего света ксеноновых фар - обратитесь к описанию параграфа 11.
2. Если снимаете правую фару, отверните два винта крепления впускного воздуховода к передней панели кузова, снимите воздуховод и отведите в сторону.

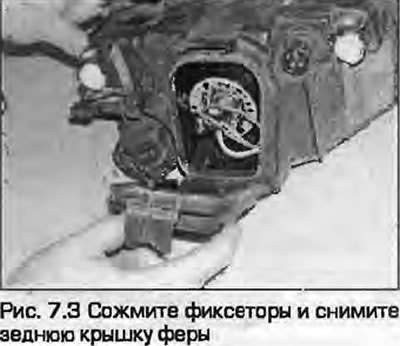

3. Сожмите фиксаторы и снимите заднюю крышку фары (рис. 7.3).

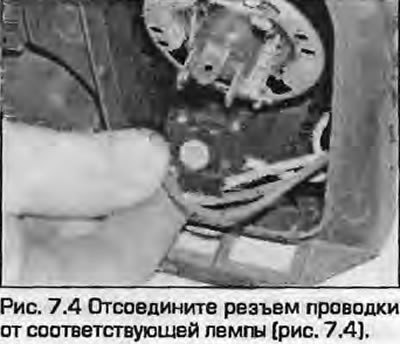

4. Отсоедините разъем проводки от соответствующей пампы (рис. 7.4). На фарах с раздельными лампами ближнего/дальнего света лампа ближнего света устанавливается снаружи, дальнего - внутри. На других моделях пампы объединены в одну.

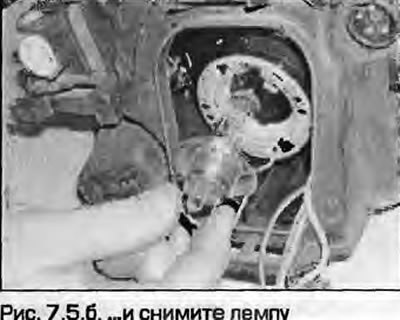

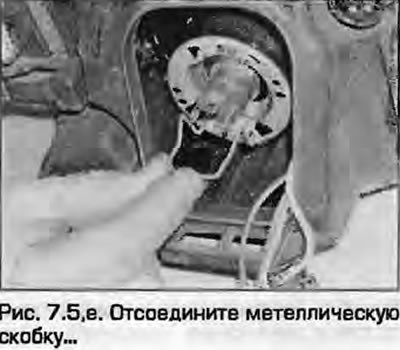

5. Отсоедините металлическую скобку и снимите лампу (рис. 7.5, а, б).
 |
 |
6. Установка - обратная процедура. Не касайтесь пальцами баллонов новых ламп. Если случайно коснулись, протрите их спиртом.
Передние габаритные огни
7. Снимите крышку сзади фары (см. рис. 7.3).

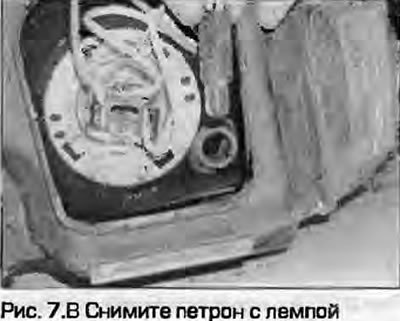

8. Снимите патрон с лампой (рис. 7.8).

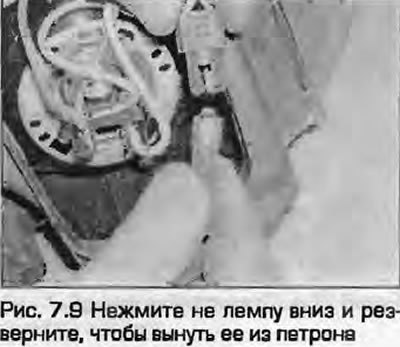

9. Нажмите на лампу вниз и разверните, для того, чтобы вынуть ее из патрона (рис. 7.9).
10. Установка - обратная процедура.
Передние противотуманные фары

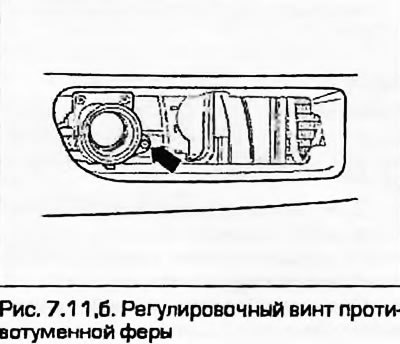

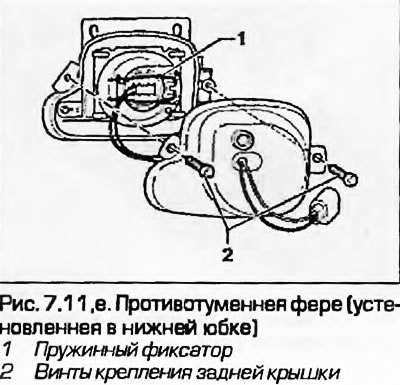

11. На моделях с противотуманными фарами, встроенными в блок-фары замена их ламп аналогична замене ламп дальнего/ ближнего света. Противотуманные лампы в этом случае установлены ниже всех остальных. На моделях с противотуманными фарами, встроенными в бампер/передний спойлер, с тыльной стороны бампера отверните два винта и снимите крышку с задней части фары. Лампу можно вынуть, отцепив металлическую скобку и отсоединив разъем проводки. В любом случае, при установке совместите выемку на цоколе пампы с выступом в держателе. Если фара требует вертикальной регулировки, отцепите соседнюю решетчатую панель и вращайте регулировочный винт, установленный у нижнего внутреннего края монтажного фланца (рис. 7.11, а, б).
 |
 |
Передний указатель поворотов

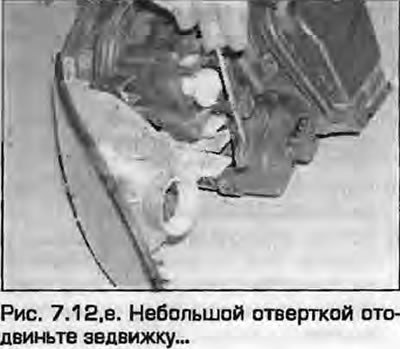

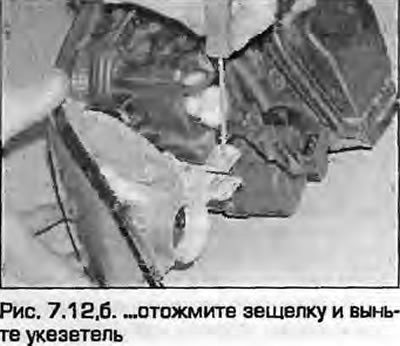

12. В задней части фонарика указателя поворотов отыщите задвижку. Небольшой отверткой отодвиньте ее, отожмите за щепку и выньте указатель (рис. 7.12).
 |
 |

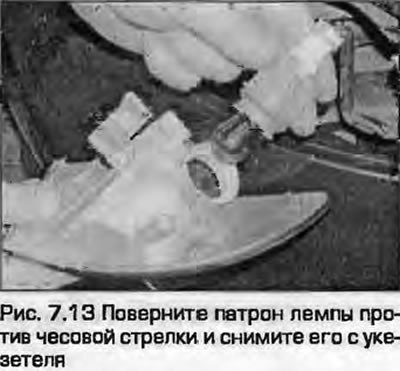

13. Поверните патрон пампы против часовой стрелки и снимите его с указателя (рис. 7.13).

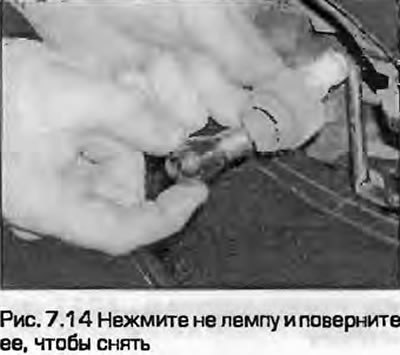

14. Нажмите на лампу и поверните ее,чтобы снять (рис. 7.14).

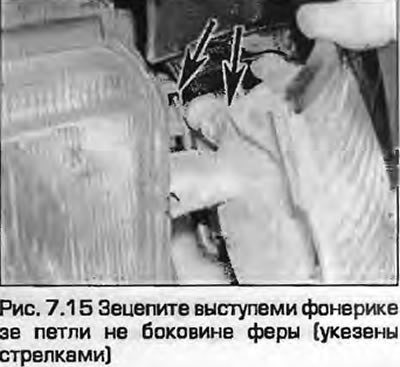

15. Установка - обратная процедура. При установке зацепите выступами фонарика за петли на боковине фары (рис. 7.15). Защелкните задвижку в задней части фонарика.
Передний повторитель указателя поворотов

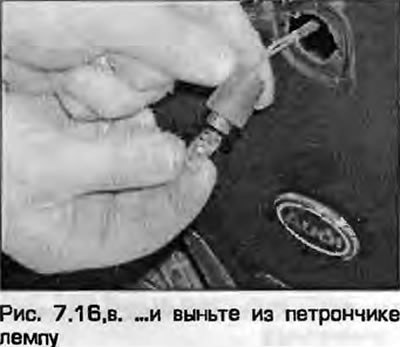

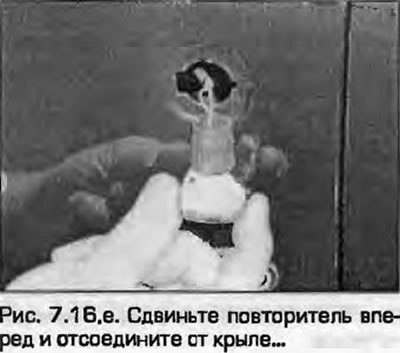

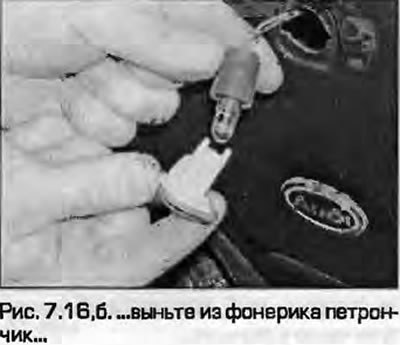

16. Сдвиньте повторитель вперед и отсоедините от крыла. Выньте из фонарика патрончик и выньте из патрончика лампу (рис. 7.16, а-в).
 |
 |
17 Установка - обратная процедура.
Задний фонарь - модели Седан

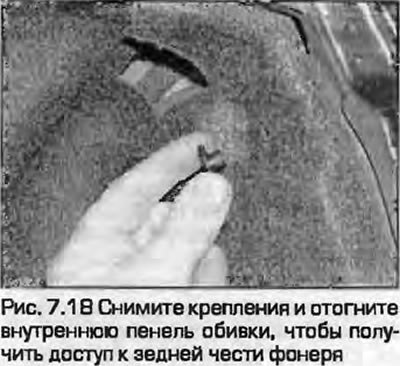

18. Снимите крепления и отогните внутреннюю панель обивки, чтобы получить доступ к задней части фонаря (рис. 7.18).

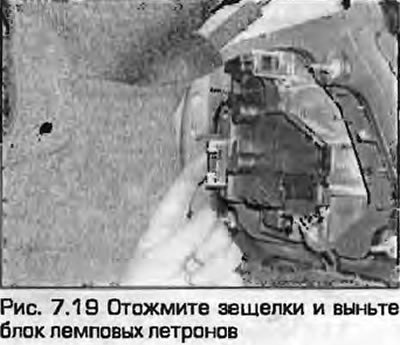

19. Отожмита защелки и выньте блок ламповых патронов (рис. 7.19).

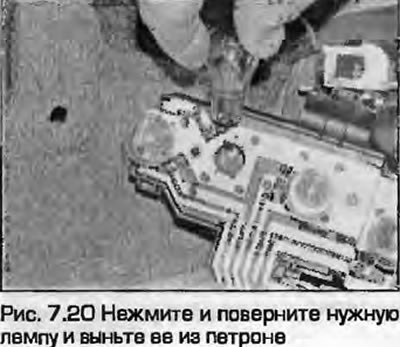

20. Нажмите и поверните нужную лампу и выньте ее из патрона (рис. 7.20).

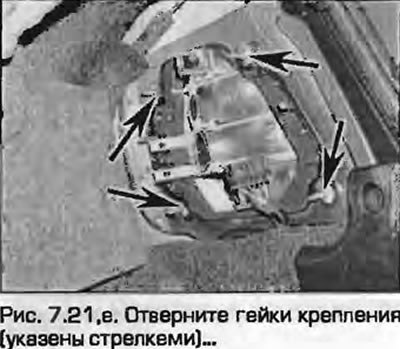

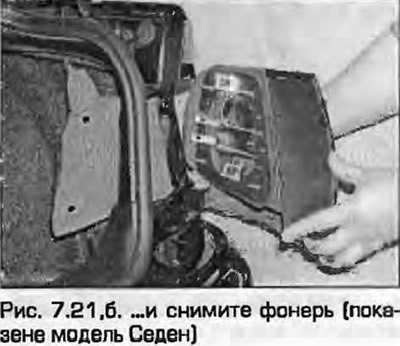

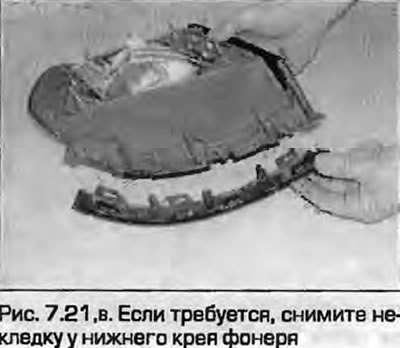

21. Чтобы снять фонарь, снимите блок патронов, как описано выше. Отверните гайки крепления. Сняв фонарь, открепите накладку внизу (рис. 7.21, а-в).
 |
 |

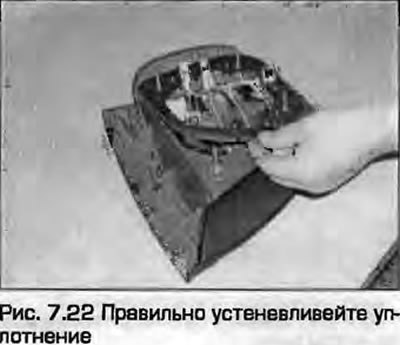

22. Установка - обратная процедура (рис. 7.22). Правильно устанавливайте уплотнение. Проверьте работоспособность всех огней.
Задний фонарь - модели Универсал

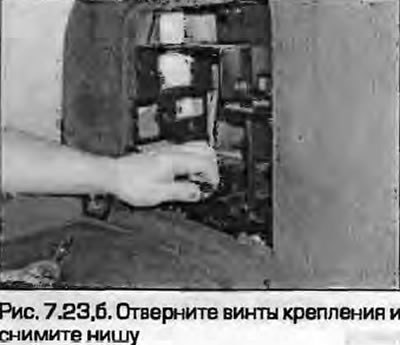

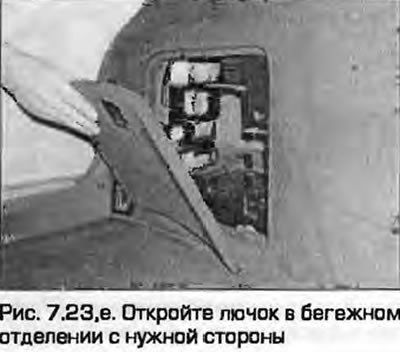

23. Откройте лючок в багажном отделении с нужной стороны. Если предстоит работать с левой стороны, снимите трансивер (приемо-передатчик) мобильного телефона или иное радиооборудование, устанавливаемое в ниже за лючком. Отверните винты крепления и снимите нишу (рис. 7.23, а, б).
 |
 |

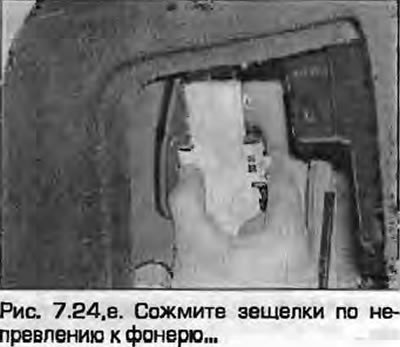

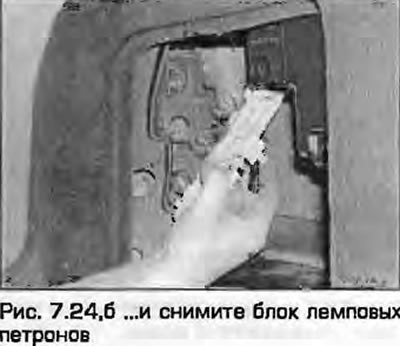

24. Сожмите защелки по направлению к фонарю и снимите блок ламповых патронов (рис. 7.24, а, б).
 |
 |

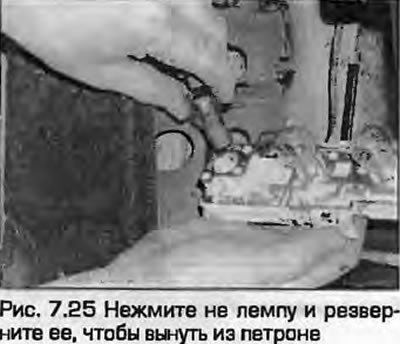

25. Нажмите на лампу и разверните ее, чтобы вынуть из патрона (рис. 7.25).

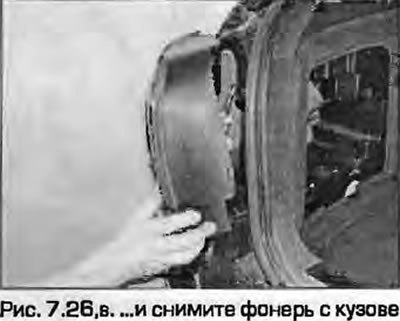

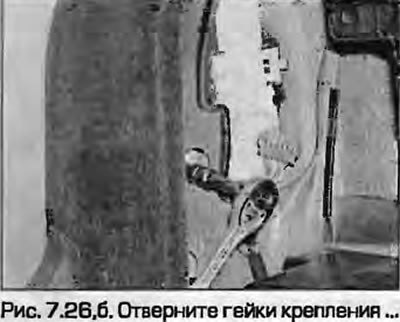

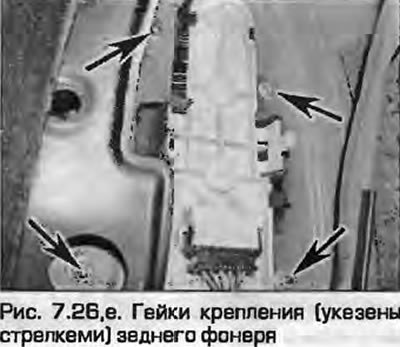

26. Для того, чтобы снять фонарь, отверните гайки крепления и снимите его с кузова (рис. 7.26, а-в).
 |
 |
27. Установка - обратная процедура. Проверьте работоспособность всех огней.
Освещение номерного знака

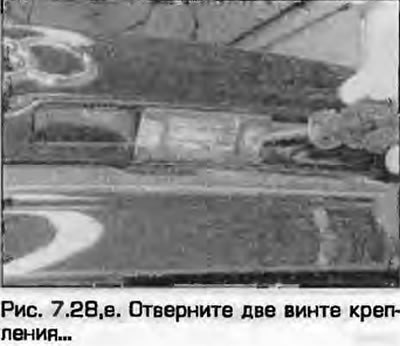

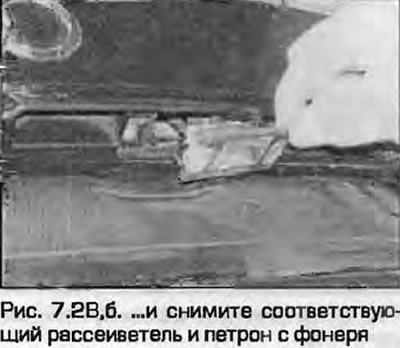

28. Фонари освещения номерного знака установлены в крышке багажника или в пятой двери, над пластиной номера. Откройте багажник или пятую дверь. Отверните два винта крепления и снимите соответствующий рассеиватель и патрон с фонаря (рис. 7.28, а, б).
 |
 |

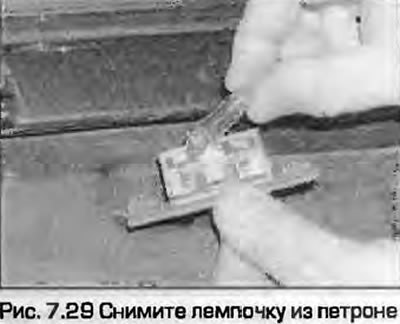

29. Снимите лампочку из патрона (рис. 7.29).
30. Установка - обратная процедура. Проверьте работоспособность фонаря.
Третий стоп-сигнал (модели Седан)

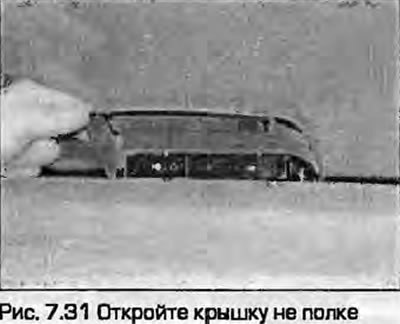

31. Откройте крышку на полке (рис. 7.31).

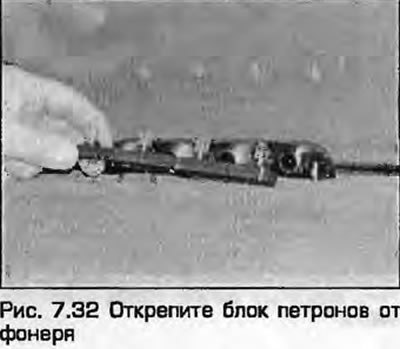

32. Открепите блок патронов от фонаря (рис. 7.32).

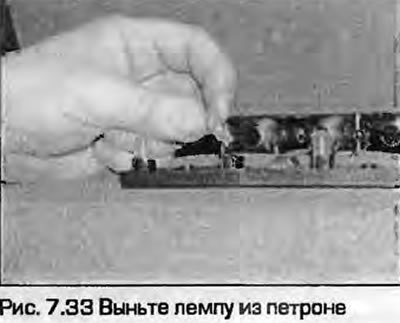

33. Выньте лампу из патрона (рис. 7.33).
34. Установка - обратная процедура.
Третий стоп-сигнал (модели Универсал)
35. Снимите панель обивки пятой двери, как описано в параграфе 14 главы 11.

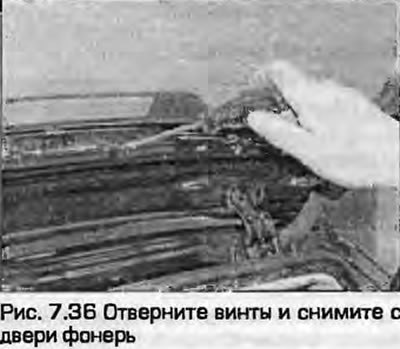

36. Отверните винты и снимите с двери фонарь (рис. 7.36).

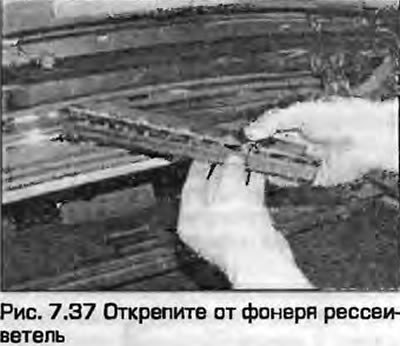

37. Открепите от фонаря рассеиватель (рис. 7.37).

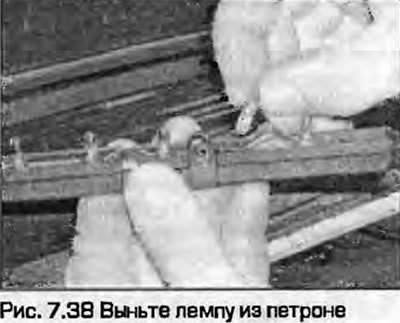

38. После этого выньте лампу из патрона (рис. 7.38).
39. Установка - обратная процедура.
