Предупреждение: Перед началом процедуры всегда выключайте зажигание.
Основные фары
1. Снимите передний бампер, как описано в главе 11.
2. На моделях V70 обведите маркером боковые направляющие кронштейны бампера и отверните винты их крепления (см. рис.).

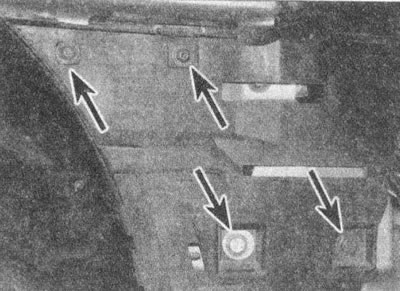

Рис. 10.2. На моделях V70 обведите маркером боковые направляющие кронштейны бампера и отверните винты их крепления
3. На всех моделях отсоедините от снимаемой фары разъем проводки.
4. Отверните два болта и сдвиньте мотор стеклоочистителя фары с места (см. рис.).

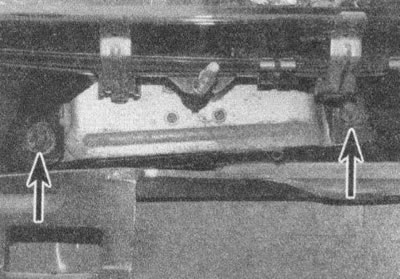

Рис. 10.4. Отверните два болта и сдвиньте мотор стеклоочистителя фары с места
5. На моделях S80 снимите передний указатель поворотов, как описано в настоящем параграфе.
6. На всех моделях отверните болты крепления и снимите фару с автомобиля (см. рис.).

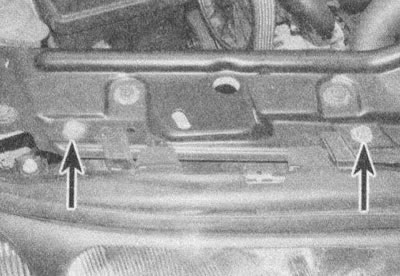

Рис. 10.6, а. Отверните два верхних болта крепления (указаны стрелками)...

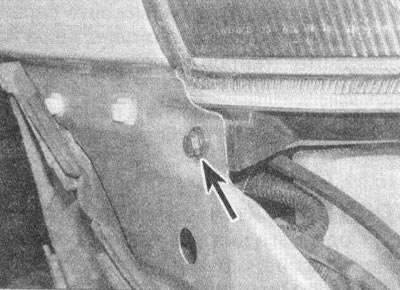

Рис. 10.6, б. ...болт под направляющим кронштейном бампера (только модели V70 — указан стрелкой)

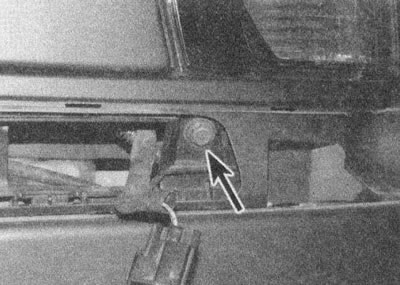

Рис. 10.6, в — или один в отверстии за боковым габаритным огнем (указан стрелкой — только модели S80)...

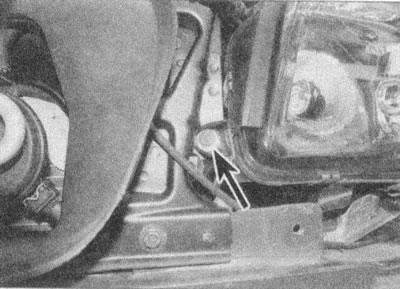

Рис. 10.6, г. ...и один — с внутреннего края
7. Установка — обратная процедура. В заключение проверьте направление света фары (см. параграф 11).
Передняя противотуманная фара
8. Затяните стояночный тормоз, поднимите переднюю часть автомобиля домкратом и установите страховочные опоры (см. Поднятие автомобиля домкратом и установка страховочных опор).
9. Отверните два винта крепления грязеотбойника, освободите фиксаторы переднего края и, потянув назад, снимите грязеотбойник под передним бампером (см. рис.).

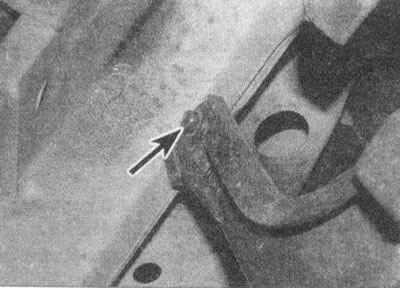

Рис. 10.9, а. Отверните два винта крепления грязеотбойника...

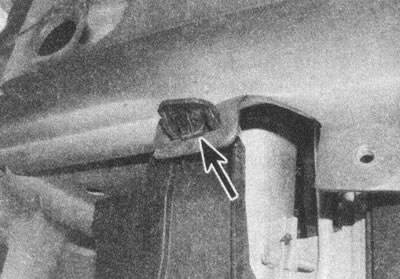

Рис. 10.9, б. ...освободите фиксаторы переднего края
10. Отсоедините разъем проводки от противотуманной фары, отверните три винта и снимите фару (см. рис.).

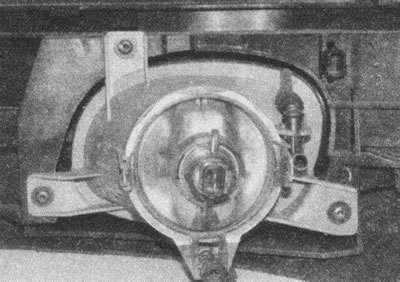

Рис. 10.10. Отверните три винта и снимите фару
11. Установка — обратная процедура.
Передний указатель поворотов
Только модели S80
12. Откройте капот и отожмите пластиковую защелку за разъемом, которая крепит фонарик. Аккуратно снимите его (см. рис. 8.37, а и 8.37, 6).
13. Отсоедините сзади патрона разъем проводки.
14. Установка — обратная процедура. Проследите за надежной фиксацией защелки, чтобы указатель поворота не вывалился на ходу.
Боковой повторитель указателя поворотов
15. Специалисты Volvo рекомендуют открыть дверь наполовину и просунуть руку за крыло, чтобы вытолкнуть повторитель из отверстия в крыле. Однако мы полагаем это затруднительным для тех, у кого руки больше, чем у малолетнего ребенка. Да и опасно это: ветром захлопнет дверь — прощай, здоровая рука. Исходя из этого, представляется целесообразным высверлить 4 заклепки крепления нижнего края локера и уже затем просунуть руку между локером и крылом, чтобы сжать пластиковые защелки и вытолкнуть фонарик (см. рис.).
16. Отсоедините разъем проводки.
17. Установка — обратная процедура.
Блоки задних фонарей
Модели V70
18. Снимите накладку стойки «Г», как описано в параграфе 26 главы 11.
19. Отсоедините разъем проводки от верхнего блока. Вначале снимается верхний блок, затем нижний.
20. Отверните две гайки крепления и снимите верхний блок фонарей (см. рис.). Если требуется, открепите от верхнего блока накладку крыши.

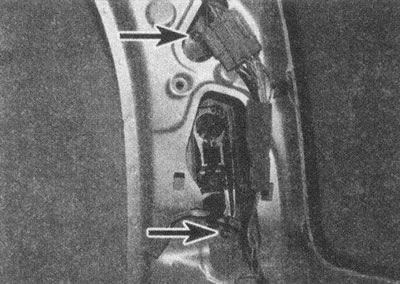

Рис. 10.20. Отверните две гайки крепления и снимите верхний блок фонарей
21. Отверните три гайки крепления и снимите нижний фонарь с автомобиля (см. рис.). Снимая, отсоедините разъем проводки.

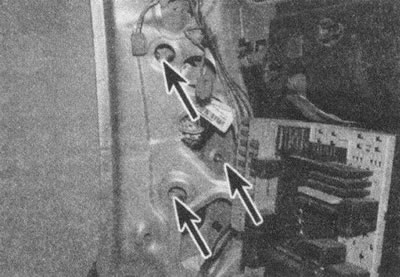

Рис. 10.21. Отверните три гайки крепления и снимите нижний фонарь с автомобиля
22. Установка — обратная процедура. Верхний фонарь крепится за нижний (см. рис.).

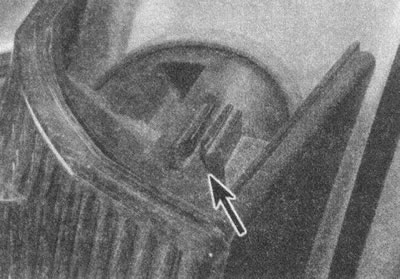

Рис. 10.22. Верхний фонарь должен вдвинуться в канавку (указана стрелкой) нижнего фонаря
Модели S80
23. Изнутри багажного отделения откройте лючок фонаря.
24. Отсоедините разъем(ы) проводки заднего фонаря.
25. Отверните четыре гайки и снимите фонарь с автомобиля (см. рис.).

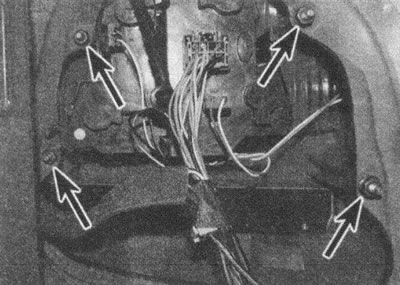

Рис. 10.25. Отверните четыре гайки (указаны стрелками — только модели S80)
26. Установка — обратная процедура.
Третий стоп-сигнал
Модели V70
27. Снимите панели обивки задней двери, как описано в главе 11.
28. Вдавите центральный штифт и выньте пластиковый пистон в середине фонаря (см. рис.).

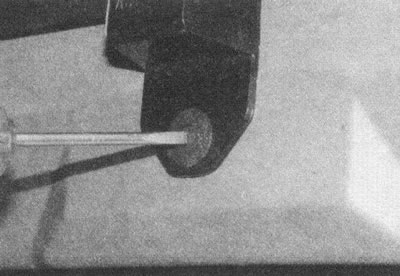

Рис. 10.28. Вдавите центральный штифт и выньте пластиковый пистон в середине фонаря
29. Отсоедините разъем проводки фонаря.
30. Сдвиньте фонарь влево и снимите его (см. рис.).

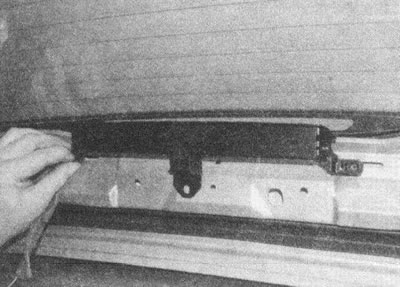

Рис. 10.30. Сдвиньте фонарь влево и снимите его
31. Установка — обратная процедура.
Модели S80
32. Снятие третьего стоп-сигнала на этих моделях требует частичного демонтажа потолка — сложная и канительная процедура. Чтобы ничего не повредить, требуется известный опыт и навыки. Исходя из сказанного, рекомендуем доверить эту операцию специалистам дилерского или иного специализированного автосервиса. Тем более что в этом фонаре вместо ламп применены светодиоды, которые заменяются только вместе с фонарем.
Фонарь подсветки номерного знака
33. Отверните винт крепления неисправного фонаря к крышке багажника/пятой двери (см. рис. 8.60).
34. Аккуратно поддев, снимите фонарь (см. рис. 8.61).
35. Развернув патрон против часовой стрелки, выньте его из фонаря.
36. Установка — обратная процедура.
